离散系统z域分析：一阶IIR高通滤波器设计

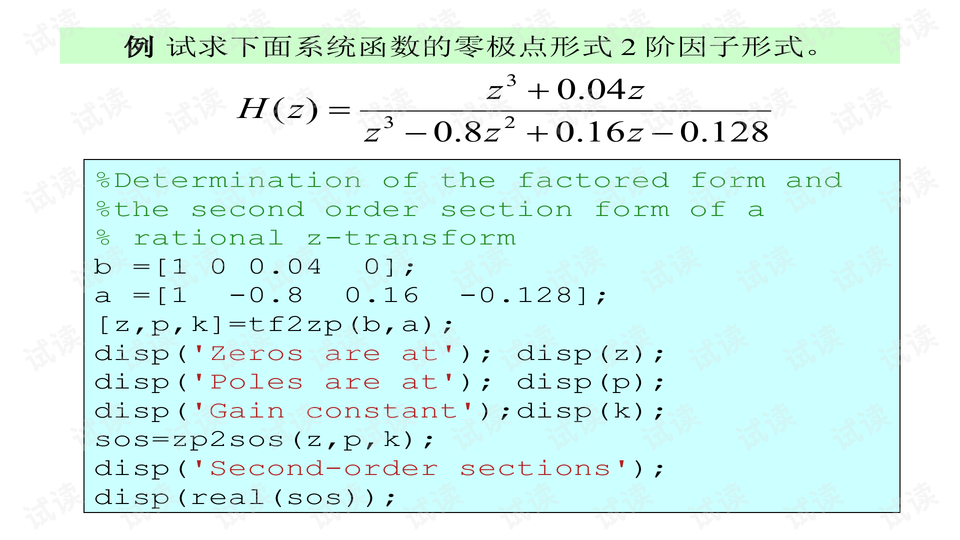

"该资源是一份关于离散系统在Z域分析的PPT，主要讲解了一阶无限 impulse response (IIR) 高通滤波器的设计与分析，重点关注了3dB截止频率。" 在数字信号处理领域，离散系统Z域分析是一种重要的工具，它用于理解和设计离散时间系统，如滤波器。Z域分析是通过Z变换将时域信号转化为Z域表示，从而更好地研究其频率响应和稳定性。系统函数H(z)是Z变换方法的核心，它是输入信号X(z)和输出信号Y(z)之间的关系，即Y(z) = H(z)X(z)。 对于一阶IIR高通滤波器，其特点是具有无限长的脉冲响应。这种滤波器通常由一个或多个反馈路径组成，导致系统响应在无限时间内不衰减。在Z域中，一阶IIR滤波器的系统函数H(z)可以表示为z的有理函数，即分子和分母都是z的多项式。对于高通滤波器，其设计目标是让低频信号受到较大的衰减，而高频信号通过较少的衰减，实现高通特性。 3dB截频是滤波器的重要参数，它定义了滤波器开始显著衰减信号的频率点。在Z域中，3dB截频对应于系统函数H(z)模值等于其最大值的一半的频率点。对于一阶IIR高通滤波器，这个频率点决定了滤波器的通带边界。 离散系统的差分方程是另一种描述系统行为的方式。例如，一个系统可能由以下形式的差分方程描述： \[ \sum_{n=0}^{N} a_n y[k-n] = \sum_{n=0}^{M} b_n x[k-n] \] 其中，\( a_n \) 和 \( b_n \) 是系统的系数，y[k]是输出，x[k]是输入。如果所有的 \( a_n \) 都为零除了 \( a_0 \)，那么系统是FIR（有限脉冲响应）系统；如果 \( a_n \) 中至少有一个非零项，那么系统是IIR系统。 系统函数H(z)的不同表示形式包括： 1. z-1的有理函数表示，即 \( H(z) = \frac{\sum_{n=0}^{M} b_n z^{-n}}{\sum_{n=0}^{N} a_n z^{-n}} \) 2. z的有理函数表示，即 \( H(z) = \frac{b_0 + b_1 z^{-1} + ... + b_M z^{-M}}{a_0 + a_1 z^{-1} + ... + a_N z^{-N}} \) 3. 零点、极点和增益常数表示，即 \( H(z) = K \frac{(z-z_1)(z-z_2)...(z-z_p)}{(z-pole_1)(z-pole_2)...(z-pole_q)} \) 4. 二阶因子表示，适用于二阶系统，如巴特沃斯、切比雪夫等滤波器设计。 MATLAB作为强大的数学软件，提供了转换不同表示形式的系统函数的功能，使得滤波器设计和分析更加便捷。 总结来说，这份PPT涵盖了离散系统Z域分析的基本概念，特别是针对一阶IIR高通滤波器的系统函数和3dB截止频率的讨论，为理解和设计这类滤波器提供了理论基础。
