示波器探头选择与使用指南

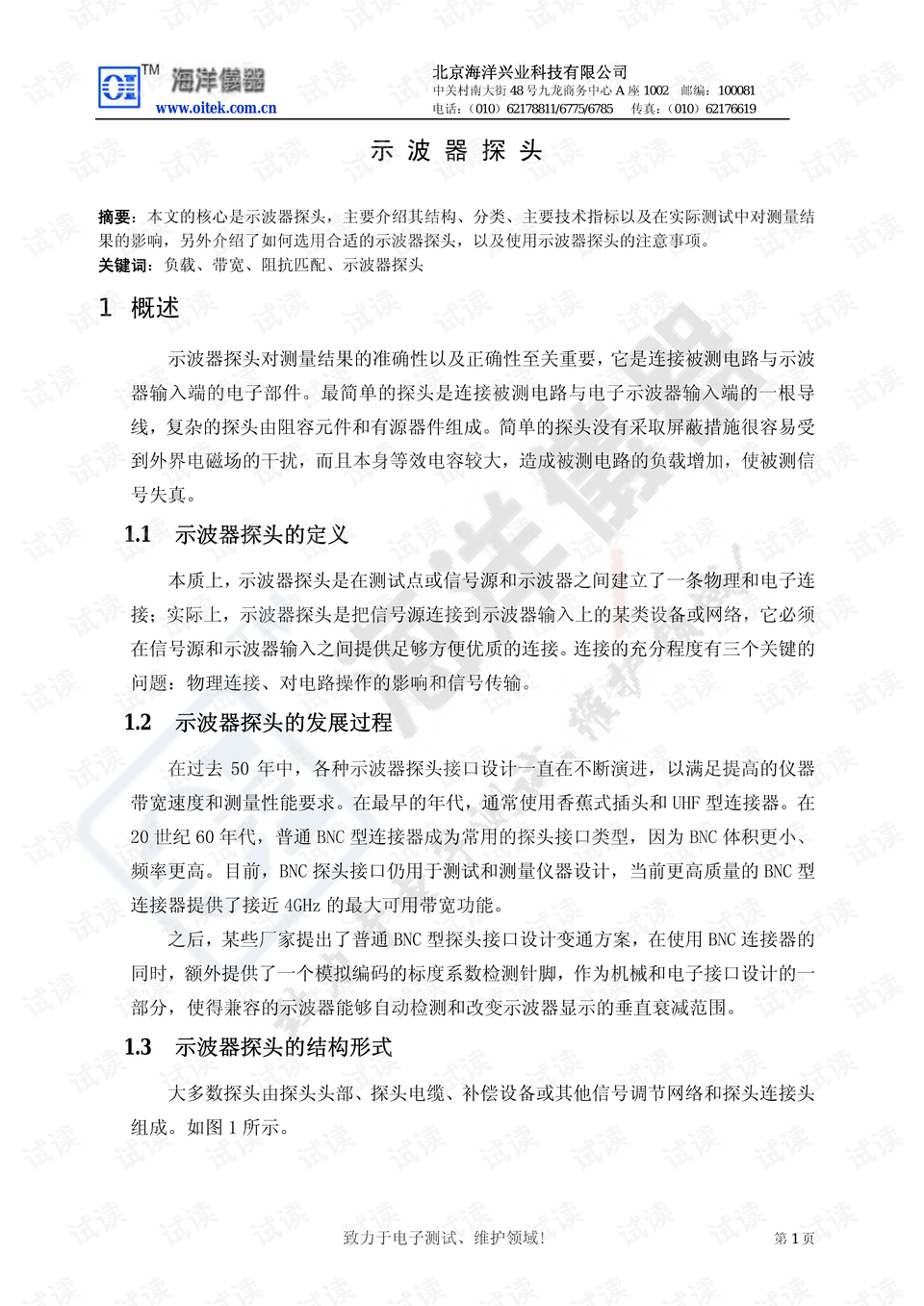

"示波器探头详解" 本文详尽阐述了示波器探头的相关知识，包括其结构、分类、技术指标以及在实际应用中的考量因素。示波器探头是连接被测电路与示波器的关键部件，对测量结果的精确性和有效性有着直接影响。探头的类型和质量直接影响到示波器对信号的捕捉和分析。 1.1 示例波器探头的定义 示波器探头不仅提供物理连接，还在信号源和示波器之间建立了电子连接。它必须确保信号在传输过程中的质量和完整性，同时尽可能减少对被测电路的影响。 1.2 探头的发展历程 示波器探头接口随着技术的进步而不断进化。早期的香蕉插头和UHF型连接器逐渐被BNC型连接器取代，因为BNC具有更高的频率响应和更小的体积。现代探头接口设计甚至加入了自动检测和调整示波器垂直衰减范围的功能，以提升兼容性和测量精度。 1.3 探头的结构组成 探头通常由探头头部（接触测试点的部分）、探头电缆（传输信号的线路）、补偿设备（用于校正探头的电气特性）以及连接头（与示波器相连的部分）构成。这些组件共同确保了信号的准确传输。 1.4 探头的技术指标 - **负载**：探头的等效电容会加载到被测电路，增加负载可能导致信号失真。低负载探头能更好地保护信号的原始形态。 - **带宽**：示波器探头的带宽决定了它可以准确测量的信号频率范围。带宽越高，能捕获的高频信号越精确。 - **阻抗匹配**：探头的输入阻抗应与被测电路相匹配，以减少反射和信号损失，保持信号完整。 2. 如何选择和使用示波器探头 选择探头时需考虑被测信号的特性，包括信号频率、幅度和电压等级。同时，注意探头的衰减因子，它决定了示波器上显示的信号幅度与实际信号幅度的关系。 使用示波器探头时应注意： - **正确连接**：确保探头与示波器及被测电路的连接牢固，避免接触不良。 - **补偿**：根据探头类型进行适当的补偿，以消除因电缆电容引起的相位和幅度误差。 - **使用适配器**：对于不匹配的接口，可以使用适配器来连接探头和示波器。 - **注意安全**：遵守安全规定，避免过高电压导致损坏或人身伤害。 理解示波器探头的原理和使用方法是进行精确电子测量的关键。正确选择和使用探头，能确保示波器测量结果的准确性和可靠性。
