"RFID天线制作教程,涉及天线设计的理论和实践"
在射频识别(RFID)系统中,天线起着至关重要的作用,它不仅影响系统的通信距离,还关乎数据传输的可靠性和效率。RFID天线的设计需要考虑多个因素,包括电感的品质因数(Q值)、谐振频率、带宽和能量传输。

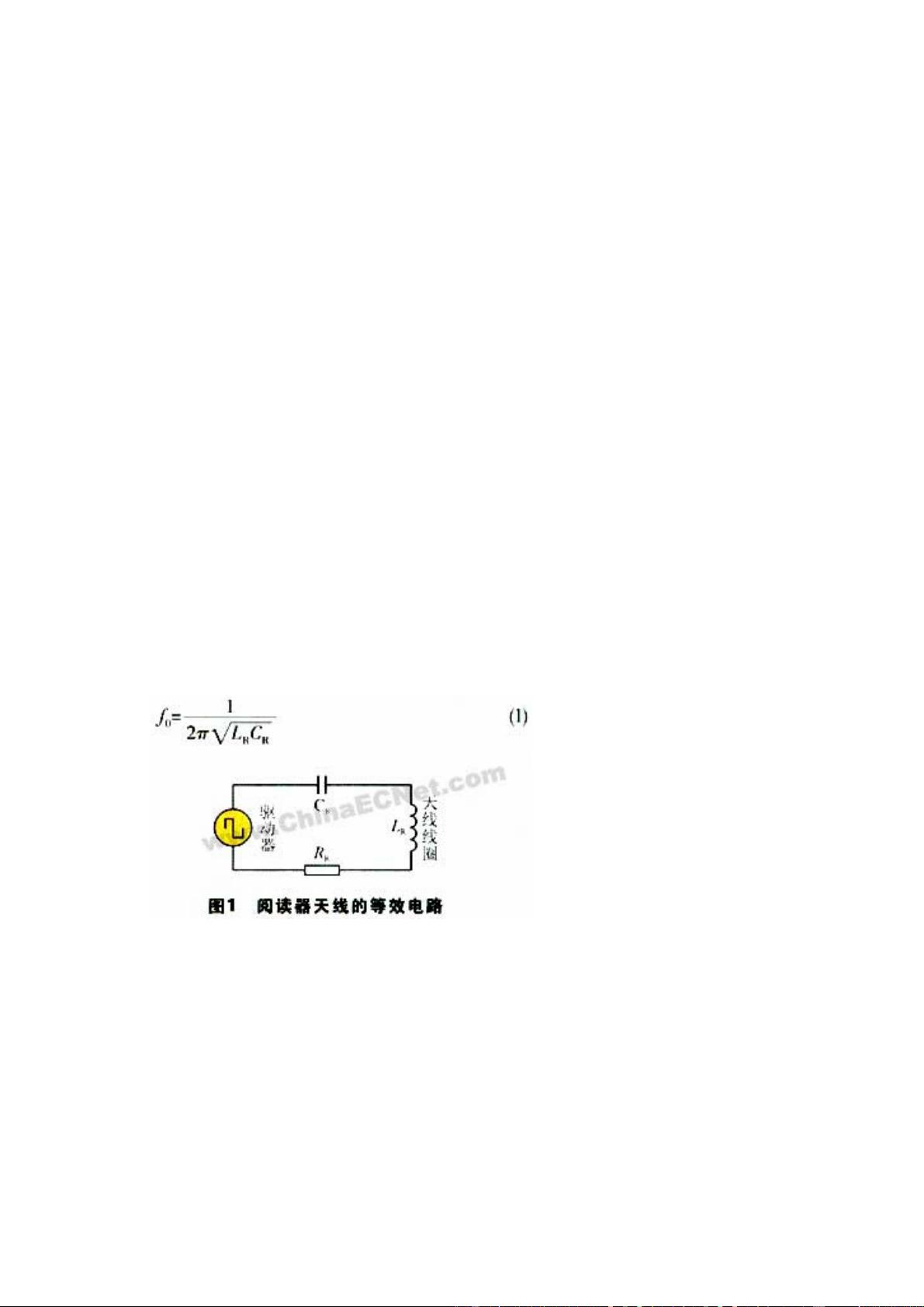

电感的品质因数Q值是衡量电感性能的重要参数,它定义了电感在特定频率下感抗与损耗电阻的比值。Q值越高,电感的损耗越小,效率越高。在RFID应用中,天线通常与谐振电容构成串联谐振回路,以达到最佳的工作状态。谐振频率f0由公式f0 = 1/(2π√LC)确定,其中L是电感,C是电容。这个频率点上,串联谐振回路的阻抗最大,电流最小,电压最大,因此是理想的工作频率。
品质因数Q对系统的读写距离有直接影响。高Q值意味着更高的天线电压,增加了RFID卡的能量传输,从而可能增加读写距离。然而,Q值过高会减小天线的传输带宽,这可能导致调制边带的接收减弱,影响数据的完整恢复。因此,选择合适的Q值是设计中的平衡点,既要保证足够的读写距离,也要确保数据传输的稳定性。
RFID天线的带宽与Q值成反比,由公式Q = f0/B给出,其中f0是谐振频率,B是带宽。根据香农采样定理,阅读器为了能够准确地解码从应答器接收的数据,需要足够的带宽来捕捉信号的细节。这意味着设计时必须确保天线的带宽能够覆盖所有可能的数据传输速率。
在实际应用中,如RFID卡片,由于尺寸和无源性的限制,其天线无法封装得很大,导致接受的能量有限,进而限制了读写器的有效工作距离,通常在100毫米以内。因此,优化天线设计以提高能量采集效率,同时保持足够的通信带宽,是RFID技术的一个关键挑战。
在制作RFID天线时,还需要考虑电磁兼容性(EMC)、数据安全和电信规范。天线的形状、尺寸、材质以及与阅读器的耦合方式都会影响其性能。实际操作中,可能需要通过模拟软件进行仿真测试,或通过实验调整天线参数,以找到最佳的设计方案。
RFID天线的设计是一门综合了高频技术、电磁场理论、材料科学和工程实践的学问。理解并掌握相关理论,结合实践经验,才能制作出满足特定需求的高效RFID天线。
