有限元法与ANSYS应用——支架应力分析
需积分: 10 120 浏览量
更新于2024-07-11
收藏 1.26MB PPT 举报

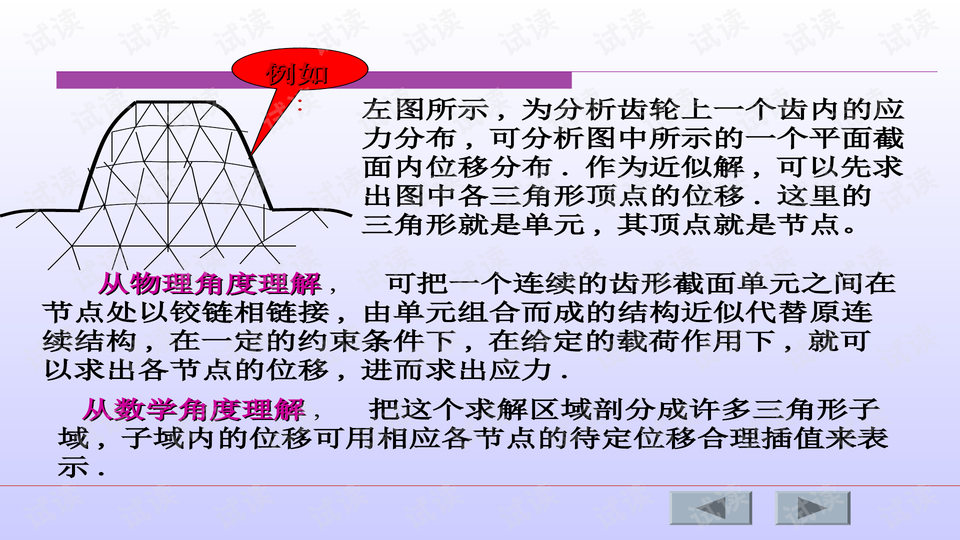

有限元法(Finite Element Method, FEM)是一种强大的数值计算方法,用于解决各种工程和物理问题,特别是涉及复杂几何形状、非线性材料特性和边界条件的问题。这种方法将连续的求解区域分解为一系列互连的简单单元,如三角形或四边形,这些单元在节点处相互连接。每个单元内部的未知量,如位移,可以通过单元节点上的已知量进行插值表达。通过这种方式,复杂的数学问题被转化为大量线性或非线性代数方程的求解,这可以借助于计算机高效处理。
有限元法的发展历程始于20世纪40年代,由Courant首次提出,随后在50年代和60年代,随着计算机技术的进步,该方法逐渐成熟。它最初应用于航空航天领域,解决飞行器结构的应力分析问题。随着时间的推移,有限元法的应用范围不断扩大,涵盖了机械工程、土木工程、生物医学工程、热流体分析、电磁场分析等多个领域。
在有限元分析的典型步骤中,首先需要对问题进行数学建模,确定边界条件和载荷;接着,选择合适的单元类型和网格划分,将连续区域离散化;然后,根据选取的单元类型建立弱形式的方程;之后,施加边界条件,形成线性或非线性系统;最后,求解这个系统得到节点位移,进而获得应力、应变等工程量。
ANSYS是一款广泛使用的有限元软件,它提供了强大的功能,支持结构、热、流体、电磁和多物理场分析。学习ANSYS不仅需要理解有限元的基本原理,还需要掌握软件操作界面、模型构建、材料属性设置、载荷与约束的施加以及结果后处理等技能。为了更好地学习ANSYS,可以通过参加课程、查阅在线资源、参与论坛讨论等方式,尤其是像“明泉映雪*山东建筑大学论坛”这样的在线平台,可以获取答疑和交流经验。
在实践过程中,加强上机练习至关重要,因为有限元分析的核心在于将理论知识转化为实际应用。通过实际操作,可以加深对理论的理解,提高解决问题的能力。在14周的课程中,一周的综合训练提供了一个很好的机会,让学生将所学知识综合运用到实际项目中,从而实现理论与实践的紧密结合。
有限元法及其在支架应力分析中的应用是工程领域不可或缺的工具。通过学习和熟练掌握这一技术,工程师能够准确预测和优化结构性能,确保设计的安全性和效率。在沈孝芹老师的指导下,学生将有机会深入理解有限元方法,并通过ANSYS软件的实际操作,提升自身的工程分析能力。
