西南交大数电期中试卷及答案解析
需积分: 10 158 浏览量
更新于2024-09-25
1
收藏 180KB DOC 举报

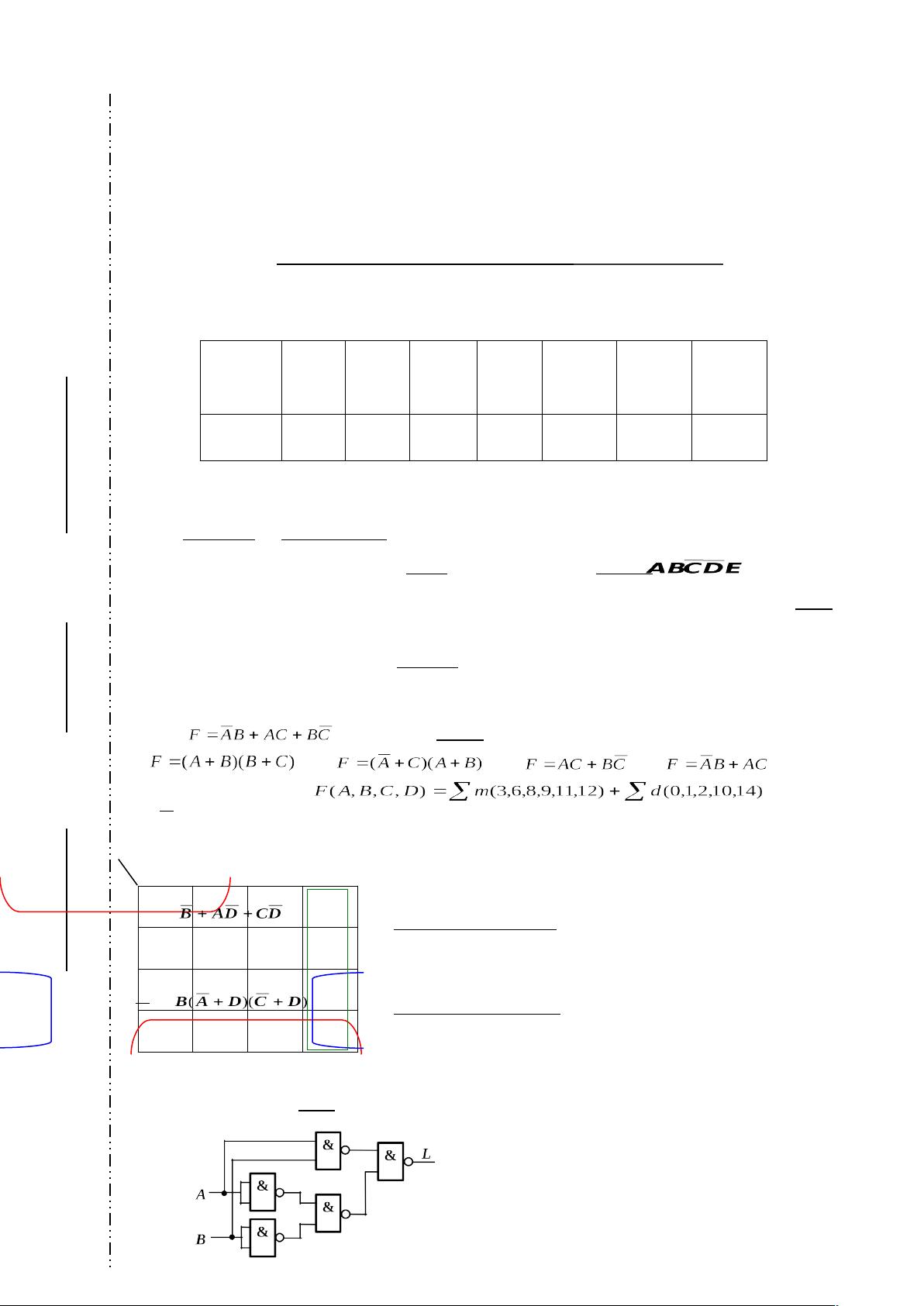

"这份资源是西南交通大学2009-2010学年第一学期的数字电子技术A课程期中试卷,包含了完整的试题和答案,对于西南交大的学生来说是一份宝贵的复习资料。试卷主要考察了数字电路的基础知识,包括选择与填空题和分析与设计题,涉及二进制转换、逻辑函数运算、组合逻辑电路的设计与简化等多个方面。"
详细知识点解释:
1. 二进制与BCD码转换:题目中出现了将8421BCD码与二进制之间的转换,这是数字电路基础中的重要内容。8421BCD码是一种十进制编码的二进制编码方式,每个数字位对应一个四位的二进制数,用于表示0-9的十进制数。
2. 逻辑函数运算:题目中涉及到逻辑函数的"与"操作,以及求两个函数F和G的"与"结果。这是数字逻辑设计的基础,通过分析最小项可以确定F和G的"与"结果。
3. 竞争冒险消除:在组合逻辑电路中,竞争冒险是指由于信号传输延迟导致的短暂错误输出。消除方法包括修改逻辑设计、在输出端加入滤波电容、后级加缓冲电路等。
4. 逻辑函数的卡诺图化简:卡诺图是一种简化逻辑函数的图形工具,通过合并相邻的最小项来减少函数的项数,从而简化表达式。题目中要求使用卡诺图化简逻辑函数,并写出其最简与或式和反函数的最简或与式。
5. 逻辑运算符理解:题目考察了逻辑异或(⊕)、逻辑同或(⊙)和逻辑加(+)的性质。比如,A⊙B相当于A的非与B的逻辑运算,而A⊙1等于A的非。
6. 全加器与全减器:全加器和全减器是数字逻辑中的基本组件,能够进行二进制数的加法和减法运算。当控制变量M改变时,电路需要在加法和减法模式之间切换。
7. 真值表的填写与逻辑函数表达式:题目要求根据条件列出真值表,并根据真值表化简逻辑函数,这涉及到布尔代数的基本原理。
8. MSI组合集成器件的选用:在实际电路设计中,可能会使用中规模集成电路(MSI)来实现逻辑功能。题目要求选择适当的MSI器件,如加法器、比较器等,并可能需要附加少量门电路进行接口设计。
这份试卷全面覆盖了数字电路的基本概念、逻辑运算、逻辑函数化简、真值表应用以及实际电路设计,是学习和复习数字电子技术的实用参考资料。通过解答这些题目,学生可以检验自己对数字电路理论的掌握程度,并提升实际问题解决能力。
