深入解析DCDC电源模块的降压变换原理与应用

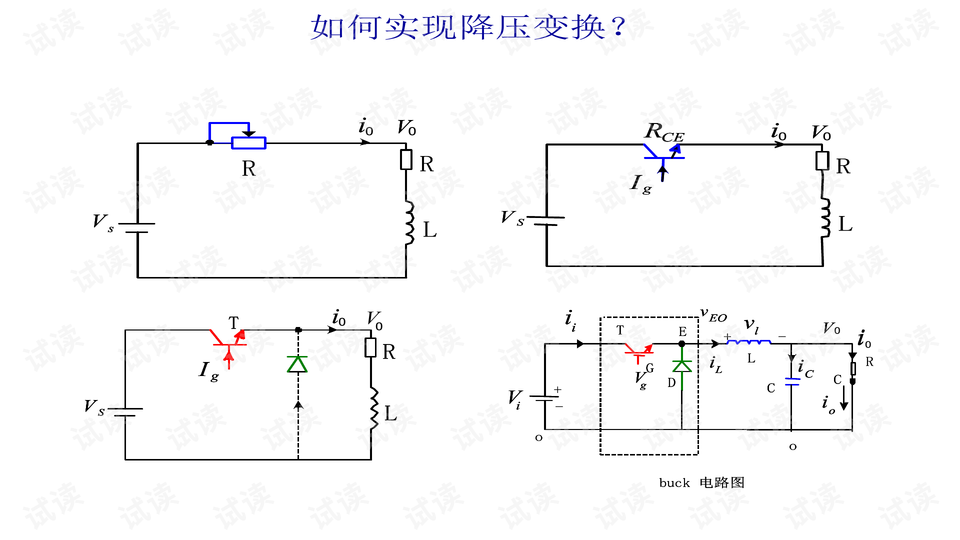

本文主要探讨了如何实现降压变换，重点介绍的是直流/直流变换器的不同类型及其工作原理。首先，文章分为以下几个部分来详细阐述： 1. 直流/直流变换器：这是电源转换技术的核心，包括降压（Buck）、升压（Boost）、升压降压（Boost-Buck或Cuk）变换器，以及两象限、四象限和多相多重变换器。这些变换器用于在不同应用场景下调整电压等级，以满足设备所需的电源需求。 2. 电路结构与降压原理：直流/直流降压变换器（Buck变换器）是关键部分，它通过开关管（如MOSFET）的开闭来控制输入电压和输出电压的关系。理想情况下，假设开关器件的过渡时间和电阻忽略不计，电感视为无损耗储能元件，线路阻抗为零。降压过程基于电压差分，当开关管导通时，电流通过电感并降低输出电压，达到降压目的。 - 电路结构通常包含开关管、二极管、电感和滤波电容。 - 降压原理是通过周期性地关闭开关管，使得输出电流通过电感线圈积累，然后通过负载，从而降低输出电压。 - 控制方式可以是脉宽调制（PWM），通过改变开关时间比例来调整输出电压。 3. 输出电压的LC滤波：为了得到平滑的直流输出，通常会采用LC滤波器，它能够滤除交流纹波，提供稳定电压。 - LC滤波器利用电感和电容的共振特性，去除高频噪声。 - 输出电压的计算涉及到输出电压与输入电压的比值，以及谐波分量的影响。 小结中，Buck变换器的电路结构和工作特性被进一步细分，解释了在电感电流连续和断流时的工作模式，并强调了降压过程中电压、电流和频率之间的关系。通过理解这些基本原理，设计者可以优化变换器性能，确保在实际应用中高效、稳定地进行电压转换。 实现降压变换涉及对不同类型的直流/直流变换器的选择和应用，以及深入理解它们的控制策略和滤波技术，这对于电力电子系统的设计至关重要。掌握这些知识点有助于工程师在实际项目中合理选择和优化电源管理解决方案。
