Goertzel算法在DTMF编解码中的应用

需积分: 32 3 下载量 198 浏览量 更新于2024-07-12 收藏 1.33MB PPT 举报

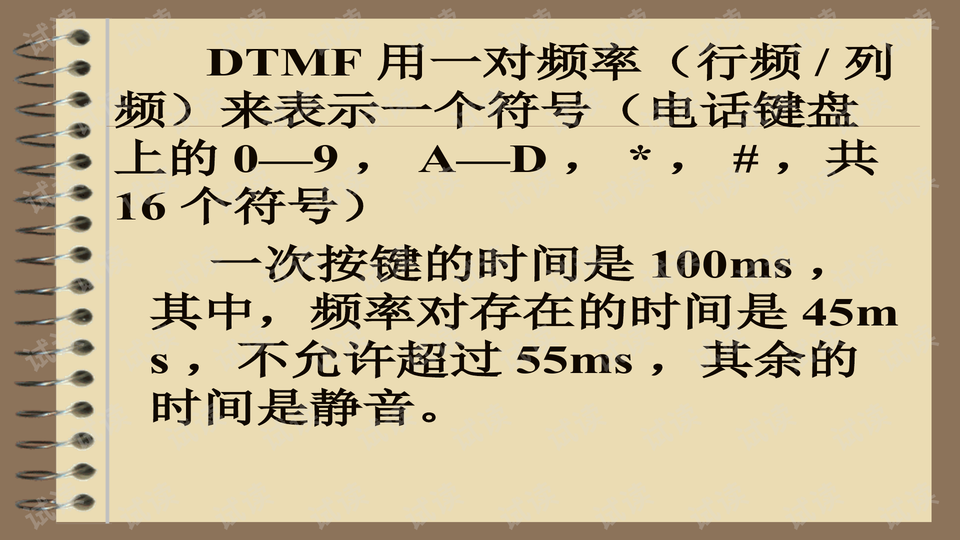

"Goertzel算法在工程中的应用主要体现在DTMF(双音多频)的编解码上,本文详细介绍了如何使用DSP实现DTMF的拨号产生和解码过程。" Goertzel算法,是一种专门针对离散傅立叶变换(DFT)的优化算法,尤其适用于实时信号处理和有限数据集的频率分析。在DTMF解码器中,Goertzel算法扮演了核心角色,因为它能有效地检测特定频率的存在,而无需完整地计算整个频谱,这大大减少了计算量。 DTMF是电话系统中广泛使用的编码方式,它通过组合高低两个频率来表示16个不同的符号,包括0-9的数字以及A-D、*和#。拨号时,每个键的持续时间为100毫秒,其中有效频率对的持续时间为45毫秒,其余时间保持静音。国际电报电话咨询委员会(CCITT)为DTMF设定了严格的性能指标,如低频范围的四个频率和高频范围的四个频率,以及信号到噪声比(SNR)、动态范围等。 在算法设计阶段,必须考虑计算量和存储需求,因为这直接影响到选择合适的DSP芯片。DTMF拨号的产生通常由两个二阶数字正弦波振荡器完成,分别生成行频和列频。Goertzel算法则用于音频检测,其结构简单,每个输入样本都会被单独处理,这使得它适合实时应用。 Goertzel算法的核心是一个两极点的IIR滤波器,但实际DTMF检测中仅需幅度信息,所以简化为实系数计算。相比于快速傅立叶变换(FFT),Goertzel算法更为高效,因为它只需要处理与DTMF相关的8个行/列频率及其二次谐波。在解码过程中,通过检查信号强度和扭曲度来验证DTMF的有效性,确保信号的准确识别。 系统实现包括硬件和软件设计,例如选择适当的DSP芯片,编写高效的固件代码,以实现对DTMF信号的精确生成和解码。系统调试则确保所有设计参数满足性能要求,例如信号强度阈值、扭曲度标准以及响应时间等。 Goertzel算法在DTMF编解码中的应用展示了其在数字信号处理中的独特优势,能够有效地处理实时的频率检测任务,同时满足了DTMF系统的性能需求。
