HD74LS32P芯片详解：四输入正逻辑OR门

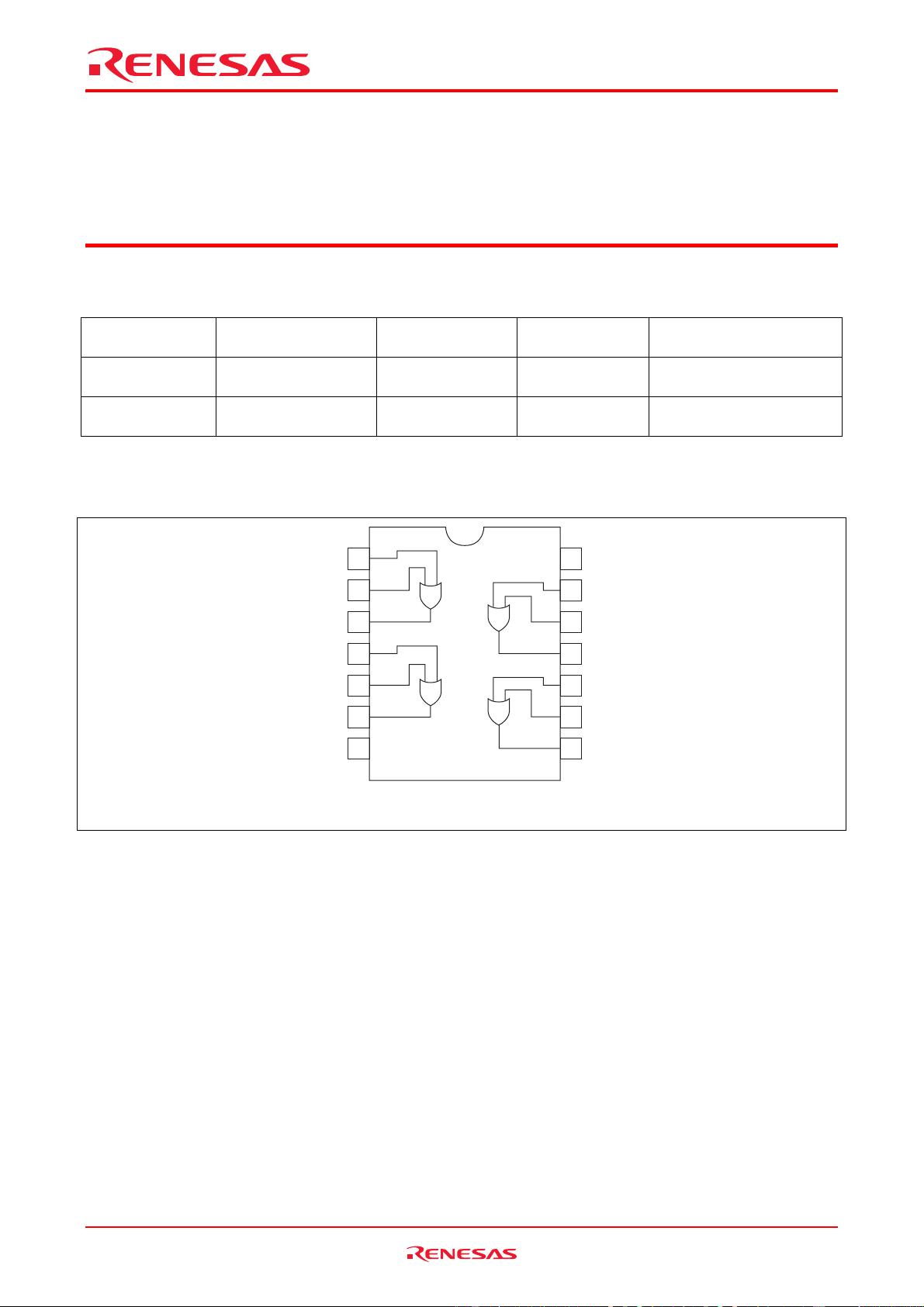

"该资源是关于74LS32P芯片的详细资料，包含了该芯片的数据手册，对芯片的功能、封装类型、引脚排列以及电路图等进行了全面的说明。" 74LS32P是一款四输入正逻辑或门集成电路，其在数字电路设计中广泛应用，常用于逻辑组合电路的构建。以下是对74LS32P芯片的详细说明： 1. **特性**： - 74LS32P采用DILP-14pin（双列直插式14引脚封装）和SOP-14pin（小外形封装）两种封装形式，分别对应的代码为PRDP0014AB-B和PRSP0014DF-B。 - 包含四个独立的两输入或门，每个门都能处理两个输入信号，并根据输入信号状态输出高电平或低电平。 - 芯片的额定工作电压范围为4.75V至5.25V，确保了在标准逻辑电路电压下的稳定工作。 2. **引脚排列**： - 引脚1和14分别为接地端(GND)和电源端(VCC)，确保电路的正常供电。 - 接下来四个引脚(1B, 1A, 2B, 2A)是第一组两输入或门的输入，1Y是其输出。 - 接下来的四个引脚(3B, 3A, 4B, 4A)是第二组两输入或门的输入，4Y是其输出。 - 剩余的引脚(8-13)按照同样的规律对应第三组和第四组或门。 3. **电路图**： - 芯片内部的电路图未在摘要中给出，但通常情况下，两输入或门由多个晶体管和电阻网络组成，以实现逻辑或功能。 4. **绝对最大额定值**： - 电源电压(VCC)不超过7V。 - 输入电压(VIN)同样限制在7V以内，以防止对内部电路造成损坏。 - 功耗不应超过400mW。 - 存储温度范围为-65℃至+150℃。 5. **推荐操作条件**： - 在正常工作时，建议的工作电源电压为5V。 - 输出高电平负载电流（IOH）的负值表示在输出为高电平时可吸收的最大电流，此处未给出具体数值。 6. **应用**： - 74LS32P广泛应用于各种数字系统，包括计算机、通信设备、工业控制系统以及家用电器的逻辑控制部分。 7. **注意事项**： - 电压值通常是以网络地端作为参考的，除非另有说明。 - 使用时应确保不超过芯片的绝对最大额定值，以保证其可靠性和寿命。 了解这些信息后，设计者可以根据需求选择74LS32P作为电路的一部分，并正确连接其输入和输出，以实现所需的逻辑功能。同时，考虑到电源、温度和负载条件，确保芯片能够在实际环境中正常工作。
