SDH传输系统详解:同步数字信号与标准架构

需积分: 3 9 下载量 14 浏览量 更新于2024-08-02 收藏 7.27MB PDF 举报

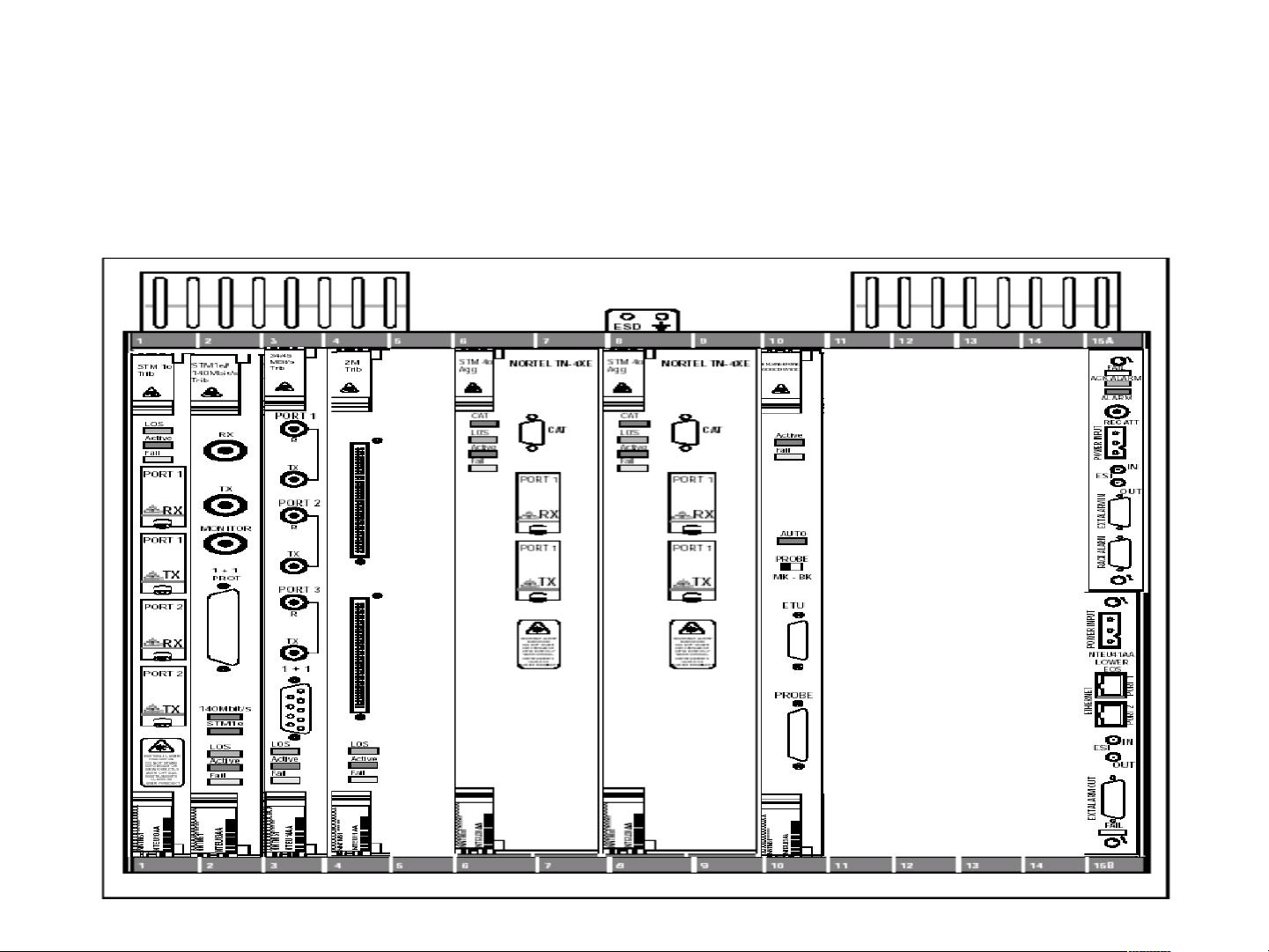

"SDH网络概论讲义PDF格式"提供了深入研究同步数字体系(SDH)传输系统的关键信息。SDH是一种在电信领域广泛应用的标准化光纤通信技术,其核心是确保数字信号的同步传输,即所有信号的比特率精确一致,即使信号之间可能存在相位差,也必须在预设范围内。 在SDH中,同步是非常关键的概念,因为它的目的是实现数据在不同设备之间的高效、准确传输。同步信号要求所有的数字转换都按照统一的速率进行,这对于网络的稳定性和可靠性至关重要。SDH规定了一套详细的规则,用于通过光纤将数据从源头可靠地传输到目的地,这包括对信号帧结构、时钟同步、数据流组织和速率等级的标准化。 SDH等级体系(Hierarchy)基于同步的信息结构,例如E1、E3/DS3和STM-1等不同的速率级别。这些级别的划分允许网络在灵活性和性能之间找到平衡,满足不同应用的需求,如基本的语音通信(E1),或更高级别的数据传输(STM-1,相当于155.520 Mbps)。此外,SDH还支持E1支路单元(Tributary Card)的接入,如TET16/TET21/TET28用于处理低速信号,TE31用于E3/DS3,而A011和A1E4则对应STM-1的变种。 为了实现高效的网络管理,SDH需要具备强大的网络管理层级,包括标准的接口和设备间互通能力,以便北美和欧洲系统的兼容性。此外,SDH设计允许直接从高速信号添加或删除分支,以适应动态变化的网络需求。标准化的设备管理流程使得整个网络的维护和升级更为便捷。 节点视图(NodeView)如TJ100MC1和TJ100MC4展示了SDH网络的物理架构,其中包含了诸如E1/TET16/TET21/TET28等线图卡和STM-1/TM-1e/E4等不同速率的子卡。这些图示有助于理解和配置实际网络中的设备连接。 SDH网络概论讲义PDF格式不仅涵盖了SDH技术的基础概念,还详细介绍了其在实际应用中的设计原则、层级结构、接口标准以及网络管理的重要性,为理解现代通信网络的构建和运维提供了扎实的理论基础。
