HMC5883L:三轴磁场传感器与电子罗盘技术
需积分: 17 182 浏览量
更新于2024-07-26
收藏 842KB PDF 举报

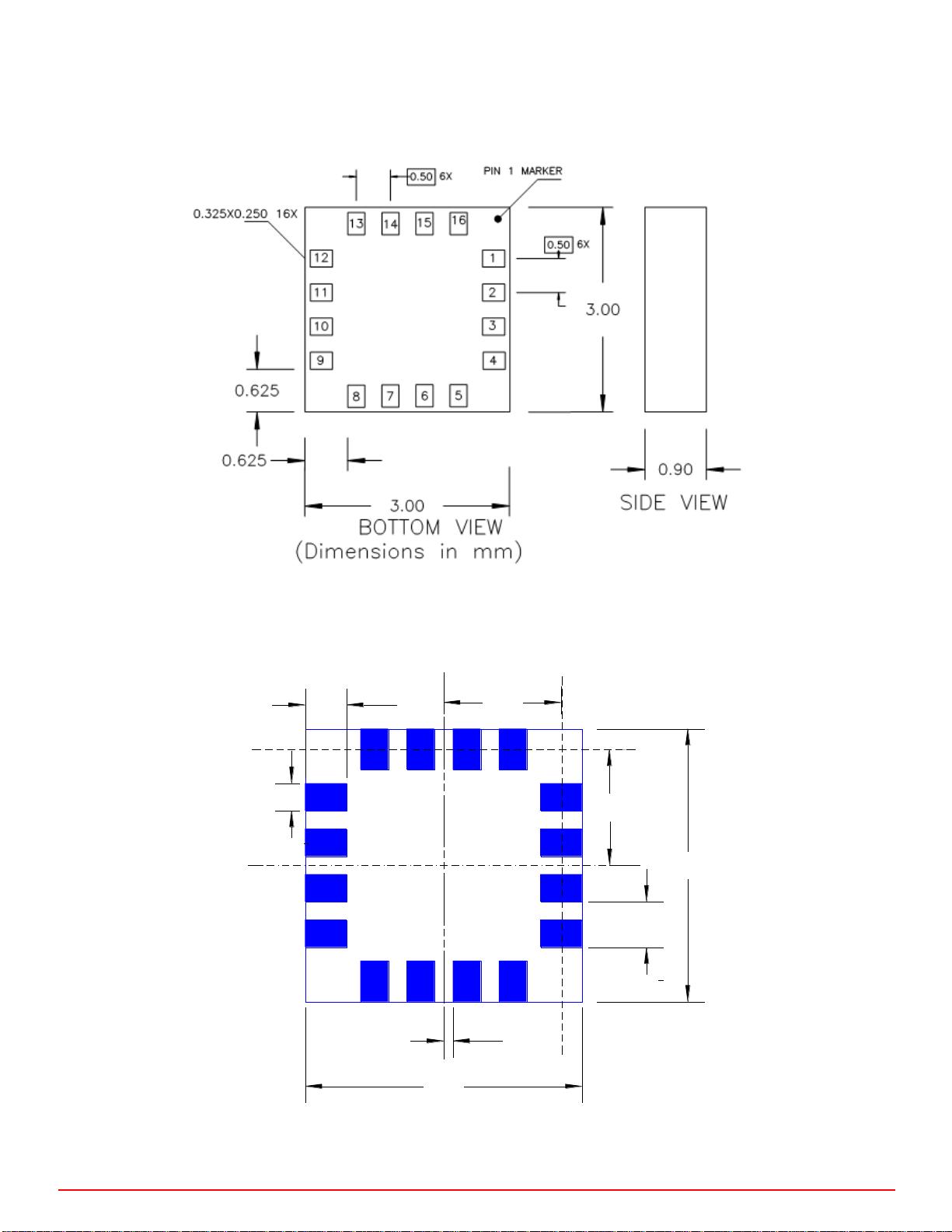

"HMC5883L是一款三轴数字罗盘集成电路,专门设计用于低场磁性感应,具有数字接口,适用于低成本罗盘、磁力计应用以及空间姿态和方位角定位。这款器件集成了霍尼韦尔的高分辨率HMC118X系列磁阻传感器和一个包含放大器、自动消磁带驱动器、偏置消除功能以及12位ADC的ASIC,从而实现了1°到2°的精确罗盘航向。它采用I2C串行总线,便于接口设计,封装尺寸为3.0x3.0x0.9mm的16引脚无引线芯片载体(LCC)。HMC5883L可应用于移动电话、上网本、消费电子产品、汽车导航系统和个人导航设备。此器件利用了霍尼韦尔的各向异性磁阻(AMR)技术,相比其他磁性传感器技术具有优势,其各向异性的方向传感器具有精确的轴向灵敏度和线性特性,且固态构造的交叉轴敏感度极低,能够同时测量磁场的方向和强度。"
HMC5883L的核心特性在于其集成的传感器技术和数字处理能力。传感器部分采用了霍尼韦尔的先进HMC118X系列磁阻传感器,这种传感器能够对低场磁性进行高分辨率的探测。磁阻传感器是一种对磁场变化敏感的电阻元件,其电阻值会随着磁场强度的变化而改变,通过检测电阻的变化可以确定磁场的方向和强度。
集成的ASIC(应用特定集成电路)包含放大器,能够将微弱的磁信号放大,提高信噪比,确保测量的准确性。自动消磁带驱动器用于消除磁偏置,这是因为在设备使用过程中,可能会受到周围环境磁场的影响,导致测量误差,自动消磁功能可以校正这些偏置。偏置消除功能则可以进一步补偿传感器在制造过程中的偏差,提高测量的精度。
12位ADC(模数转换器)是HMC5883L实现数字化输出的关键,它将传感器检测到的模拟信号转换为数字信号,使数据更容易被微处理器或微控制器处理。这种高分辨率的ADC允许罗盘提供1°到2°的高精度航向输出,这对于导航和其他对精确角度测量有需求的应用至关重要。
I2C(Inter-Integrated Circuit)串行总线是HMC5883L与主机系统通信的标准接口,这种接口只需要两根线即可实现双向通信,降低了系统复杂性和成本,同时提高了系统的可靠性。
HMC5883L的适用范围广泛,从移动设备如手机和上网本,到车载导航和个人导航设备,都得益于其小巧的尺寸和易于集成的特性。此外,AMR技术的使用使得该器件在敏感度和线性方面表现出色,降低了交叉轴干扰,提高了测量的稳定性和准确性。
HMC5883L是一个高性能、低功耗的三轴磁感应传感器,专为需要高精度磁场方向和强度测量的场合设计,其独特的技术特点和广泛的适用领域使其在现代电子设备中扮演着不可或缺的角色。
