嵌入式VGA显示技术:原理与时序实现

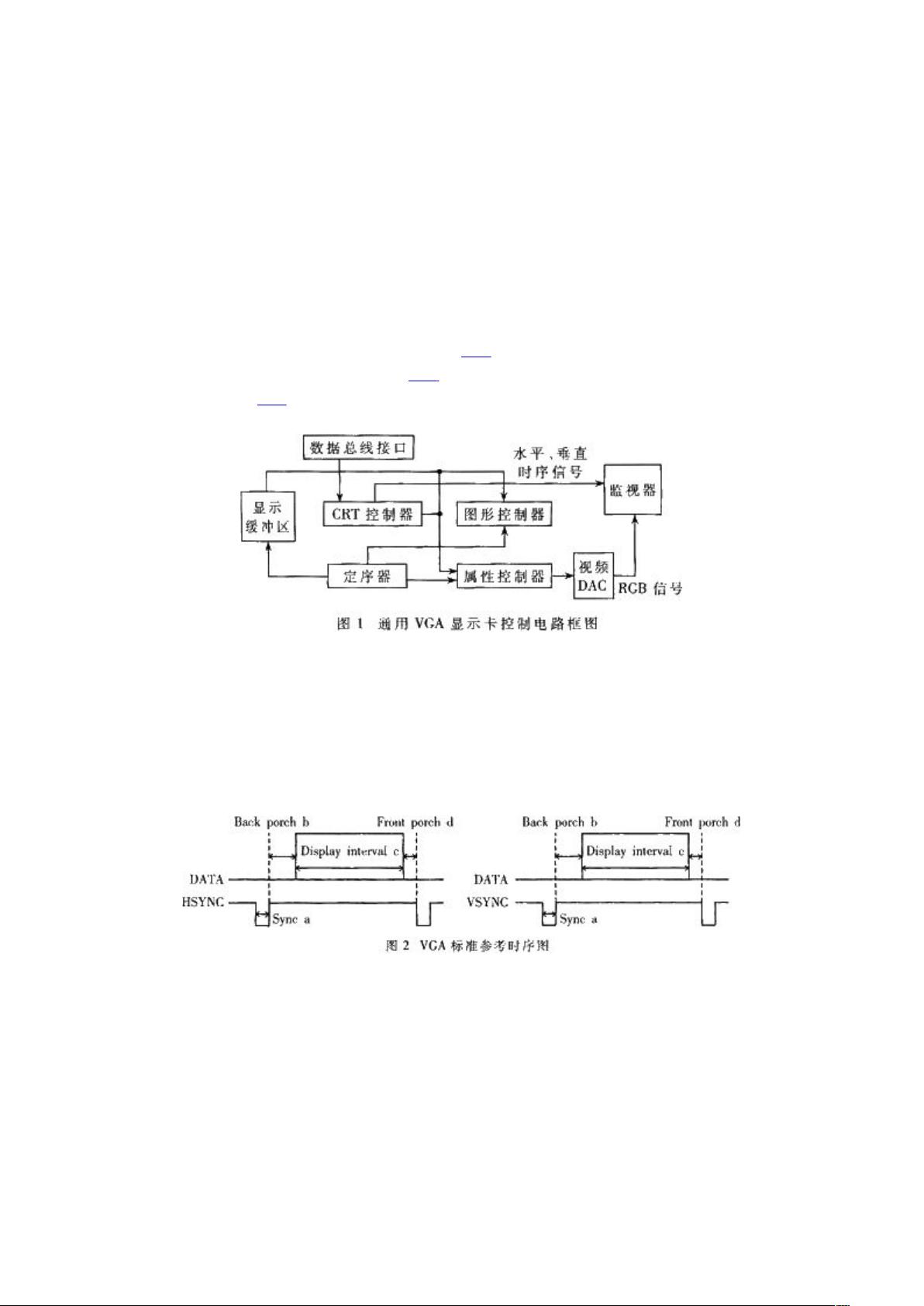

"本文探讨了VGA显示原理及其时序实现,主要关注在不依赖VGA显示卡和计算机的情况下,如何构建嵌入式VGA显示系统。该系统具有低成本、结构简洁和应用灵活的特点,适用于多种场合的信息显示。" VGA(Video Graphics Array)是一种由IBM于1987年推出的视频传输标准,因其高分辨率、快速显示速度和丰富的色彩表现,广泛应用于彩色显示器。传统的VGA技术主要依赖VGA显示卡和计算机,但在某些需要显示高分辨率彩色图像但无需完整计算机系统的设备中,VGA的应用相对较少。文章提出了一个嵌入式VGA显示系统的实现方法,可以独立地显示和控制VGA图像。 该嵌入式VGA显示系统的核心在于理解和实现VGA的显示原理及时序。一个典型的VGA显示卡系统包括控制电路、显示缓存区和视频BIOS程序。控制电路负责时序生成、缓冲区操作、主时钟选择和D/A转换;显示缓存区存储显示数据;视频BIOS则包含了控制程序。 VGA时序是其工作的关键。分析VGA时序,主要包括行时序和帧时序,两者都需要同步脉冲、显示后沿、显示时序段和显示前沿四个部分。这些时序参数在不同的显示模式下有所不同。通过图示,我们可以看到标准VGA的时序结构,并且有具体时序参数的表格供参考。 实现VGA时序的关键步骤首先是确定主时钟频率,它基于刷新频率。然后根据主时钟频率和图像分辨率计算出行总周期数。接着,将时序段(a、b、c、d)的时间转换为对应的时钟周期数。在可编程逻辑器件(如CPLD)中,通过计数器和RS触发器生成相应宽度和周期的脉冲信号,再组合这些信号以形成所需的VGA时序段,最终驱动D/A转换器输出图像数据。 理解并实现VGA时序对于构建一个独立的、基于VGA的显示系统至关重要。这样的系统不仅降低了成本,简化了结构,而且在各种公共信息显示、工业操作信息提示甚至是日常生活中的多媒体应用中都具有广阔的应用前景。通过精确的时序控制,可以确保VGA图像的高质量和稳定性。
