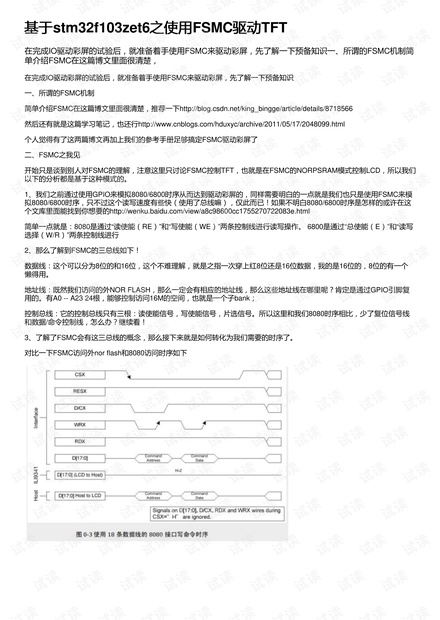

基于基于stm32f103zet6之使用之使用FSMC驱动驱动TFT
在完成IO驱动彩屏的试验后,就准备着手使用FSMC来驱动彩屏,先了解一下预备知识一、所谓的FSMC机制简
单介绍FSMC在这篇博文里面很清楚,
在完成IO驱动彩屏的试验后,就准备着手使用FSMC来驱动彩屏,先了解一下预备知识
一、所谓的FSMC机制
简单介绍FSMC在这篇博文里面很清楚,推荐一下http://blog.csdn.net/king_bingge/article/details/8718566
然后还有就是这篇学习笔记,也还行http://www.cnblogs.com/hduxyc/archive/2011/05/17/2048099.html
个人觉得有了这两篇博文再加上我们的参考手册足够搞定FSMC驱动彩屏了
二、FSMC之我见
开始只是谈到别人对FSMC的理解,注意这里只讨论FSMC控制TFT,也就是在FSMC的NORPSRAM模式控制LCD,所以我们
以下的分析都是基于这种模式的。
1、我们之前通过使用GPIO来模拟8080/6800时序从而达到驱动彩屏的,同样需要明白的一点就是我们也只是使用FSMC来模
拟8080/6800时序,只不过这个读写速度有些快(使用了总线嘛),仅此而已!如果不明白8080/6800时序是怎样的或许在这
个文库里面能找到你想要的http://wenku.baidu.com/view/a8c98600cc1755270722083e.html
简单一点就是:8080是通过“读使能(RE)”和“写使能(WE)”两条控制线进行读写操作。 6800是通过“总使能(E)”和“读写
选择(W/R)”两条控制线进行
2、那么了解到FSMC的三总线如下!
数据线:这个可以分为8位的和16位,这个不难理解,就是之指一次穿上红8位还是16位数据,我的是16位的,8位的有一个
懒得用。
地址线:既然我们访问的外NOR FLASH,那么一定会有相应的地址线,那么这些地址线在哪里呢?肯定是通过GPIO引脚复
用的。有A0 -- A23 24根,能够控制访问16M的空间,也就是一个子bank;
控制总线:它的控制总线只有三根:读使能信号,写使能信号,片选信号。所以这里和我们8080时序相比,少了复位信号线
和数据/命令控制线,怎么办?继续看!
3、了解了FSMC会有这三总线的概念,那么接下来就是如何转化为我们需要的时序了。
对比一下FSMC访问外nor flash和8080访问时序如下
