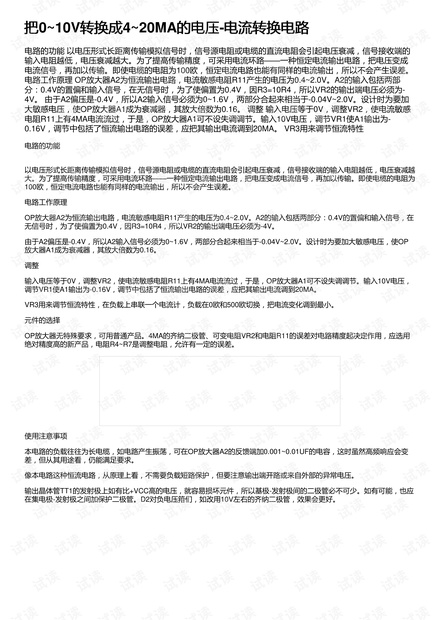

把0~10V转换成4~20MA的电压-电流转换电路

电路的功能 以电压形式长距离传输模拟信号时，信号源电阻或电缆的直流电阻会引起电压衰减，信号接收端的输入电阻越低，电压衰减越大。为了提高传输精度，可采用电流环路——一种恒定电流输出电路，把电压变成电流信号，再加以传输。即使电缆的电阻为100欧，恒定电流电路也能有同样的电流输出，所以不会产生误差。 电路工作原理 OP放大器A2为恒流输出电路，电流敏感电阻R11产生的电压为0.4~2.0V。A2的输入包括两部分：0.4V的置偏和输入信号，在无信号时，为了使偏置为0.4V，因R3=10R4，所以VR2的输出端电压必须为-4V。 由于A2偏压是-0.4V，所以A2输入信号必须为0~1.6V，两部分合起来相当于-0.04V~2.0V。设计时为要加大敏感电压，使OP放大器A1成为衰减器，其放大倍数为0.16。 调整 输入电压等于0V，调整VR2，使电流敏感电阻R11上有4MA电流流过，于是，OP放大器A1可不设失调调节。输入10V电压，调节VR1使A1输出为-0.16V，调节中包括了恒流输出电路的误差，应把其输出电流调到20MA。 VR3用来调节恒流特性
