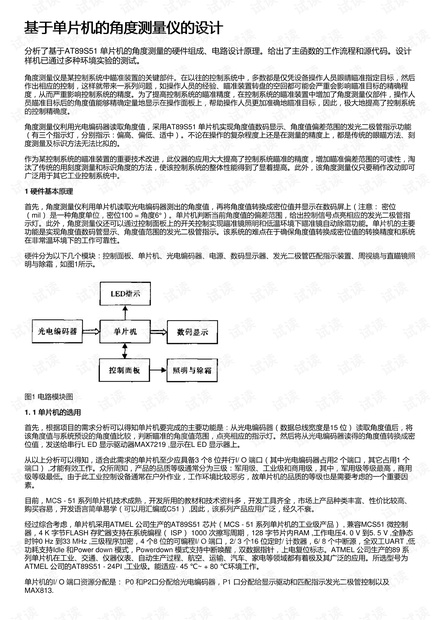

基于单片机的角度测量仪的设计基于单片机的角度测量仪的设计
分析了基于AT89S51 单片机的角度测量的硬件组成、电路设计原理。给出了主函数的工作流程和源代码。设计
样机已通过多种环境实验的测试。
角度测量仪是某控制系统中瞄准装置的关键部件。在以往的控制系统中，多数都是仅凭设备操作人员眼睛瞄准指定目标，然后
作出相应的控制，这样就带来一系列问题，如操作人员的经验、瞄准装置转盘的空回都可能会严重会影响瞄准目标的精确程
度，从而严重影响控制系统的精度。为了提高控制系统的瞄准精度，在控制系统的瞄准装置中增加了角度测量仪部件，操作人
员瞄准目标后的角度值能够精确定量地显示在操作面板上，帮助操作人员更加准确地瞄准目标，因此，极大地提高了控制系统
的控制精确度。
角度测量仪利用光电编码器读取角度值，采用AT89S51 单片机实现角度值数码显示、角度值偏差范围的发光二极管指示功能
（有三个指示灯，分别指示：偏高、偏低、适中）。不论在操作的复杂程度上还是在测量的精度上，都是传统的眼瞄方法、刻
度测量及标识方法无法比拟的。
作为某控制系统的瞄准装置的重要技术改进，此仪器的应用大大提高了控制系统瞄准的精度，增加瞄准偏差范围的可读性，淘
汰了传统的用刻度测量和标识角度的方法，使该控制系统的整体性能得到了显着提高。此外，该角度测量仪只要稍作改动即可
广泛用于其它工业控制系统中。
1 硬件基本原理硬件基本原理
首先，角度测量仪利用单片机读取光电编码器测出的角度值，再将角度值转换成密位值并显示在数码屏上（注意： 密位
（mil） 是一种角度单位，密位100 = 角度6°）。单片机判断当前角度值的偏差范围，给出控制信号点亮相应的发光二极管指
示灯。此外，角度测量仪还可以通过控制面板上的开关控制实现瞄准镜照明和低温环境下瞄准镜自动除霜功能。单片机的主要
功能是实现角度值数码管显示、角度值范围的发光二极管指示。该系统的难点在于确保角度值转换成密位值的转换精度和系统
在非常温环境下的工作可靠性。
硬件分为以下几个模块：控制面板、单片机、光电编码器、电源、数码显示器、发光二极管匹配指示装置、周视镜与直瞄镜照
明与除霜，如图1所示。
图1 电路模块图
1. 1 单片机的选用单片机的选用
首先，根据项目的需求分析可以得知单片机要完成的主要功能是：从光电编码器（数据总线宽度是15 位） 读取角度值后，将
该角度值与系统预设的角度值比较，判断瞄准的角度值范围，点亮相应的指示灯。然后将从光电编码器读得的角度值转换成密
位值，发送给串行L ED 显示驱动器MAX7219 ,显示在L ED 显示器上。
从以上分析可以得知，适合此需求的单片机至少应具备3 个8 位并行I/ O 端口（其中光电编码器占用2 个端口，其它占用1 个
端口） ,才能有效工作。众所周知，产品的品质等级通常分为三级：军用级、工业级和商用级，其中，军用级等级最高，商用
级等级最低。由于此工业控制设备通常在户外作业，工作环境比较恶劣，故单片机的品质的等级也是需要考虑的一个重要因
素。
目前，MCS - 51 系列单片机技术成熟，开发所用的教材和技术资料多，开发工具齐全，市场上产品种类丰富、性价比较高、
购买容易，开发语言简单易学（可以用汇编或C51） ,因此，该系列产品应用广泛，经久不衰。
经过综合考虑，单片机采用ATMEL 公司生产的AT89S51 芯片（MCS - 51 系列单片机的工业级产品） , 兼容MCS51 微控制
器，4 K 字节FLASH 存贮器支持在系统编程（ ISP） 1000 次擦写周期，128 字节片内RAM ,工作电压4. 0 V 到5. 5 V ,全静态
时钟0 Hz 到33 MHz ,三级程序加密，4 个8 位的可编程I/ O 端口，2/ 3 个16 位定时/ 计数器，6/ 8 个中断源，全双工UART ,低
功耗支持Idle 和Power down 模式，Powerdown 模式支持中断唤醒，双数据指针，上电复位标志。ATMEL 公司生产的89 系
列单片机在工业、交通、仪器仪表、自动生产过程、航空、运输、汽车、家电等领域都有着极及其广泛的应用。所选型号为
ATMEL 公司的AT89S51 - 24PI ,工业级。能适应- 45 ℃~ + 80 ℃环境工作。
单片机的I/ O 端口资源分配是： P0 和P2口分配给光电编码器，P1 口分配给显示驱动和匹配指示发光二极管控制以及
MAX813.
