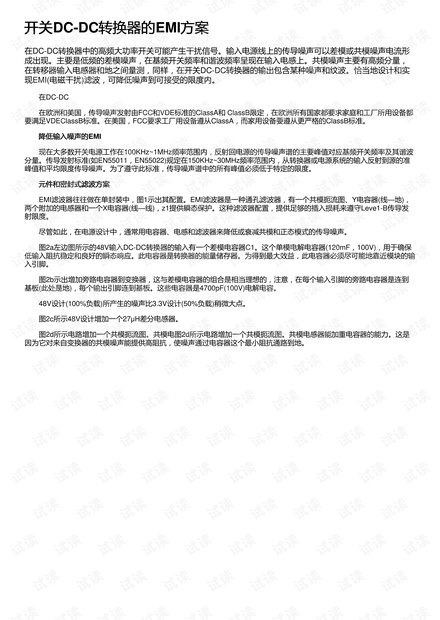

开关开关DC-DC转换器的转换器的EMI方案方案
在DC-DC转换器中的高频大功率开关可能产生干扰信号。输入电源线上的传导噪声可以差模或共模噪声电流形
成出现。主要是低频的差模噪声，在基频开关频率和谐波频率呈现在输入电感上。共模噪声主要有高频分量，
在转移器输入电感器和地之间量测，同样，在开关DC-DC转换器的输出包含某种噪声和纹波。恰当地设计和实
现EMI(电磁干扰)滤波，可降低噪声到可接受的限度内。
在DC-DC
在欧洲和美国，传导噪声发射由FCC和VDE标准的ClassA和 ClassB限定，在欧洲所有国家都要求家庭和工厂所用设备都
要满足VDEClassB标准。在美国，FCC要求工厂用设备遵从ClassA，而家用设备要遵从更严格的ClassB标准。
降低输入噪声的降低输入噪声的EMI
现在大多数开关电源工作在100KHz~1MHz频率范围内，反射回电源的传导噪声谱的主要峰值对应基频开关频率及其谐波
分量。传导发射标准(如EN55011，EN55022)规定在150KHz~30MHz频率范围内，从转换器或电源系统的输入反射到源的准
峰值和平均限度传导噪声。为了遵守此标准，传导噪声谱中的所有峰值必须低于特定的限度。
元件和密封式滤波方案元件和密封式滤波方案
EMI滤波器往往做在单封装中，图1示出其配置。EMI滤波器是一种通孔滤波器，有一个共模扼流图、Y电容器(线—地)，
两个附加的电感器和一个X电容器(线—线)，z1提供瞬态保护。这种滤波器配置，提供足够的插入损耗来遵守Leve1-B传导发
射限度。
尽管如此，在电源设计中，通常用电容器、电感和滤波器来降低或衰减共模和正态模式的传导噪声。
图2a左边图所示的48V输入DC-DC转换器的输入有一个差模电容器C1。这个单模电解电容器(120mF，100V)，用于确保
低输入阻抗稳定和良好的瞬态响应。此电容器是转换器的能量储存器。为得到最大效益，此电容器必须尽可能地靠近模块的输
入引脚。
图2b示出增加旁路电容器到变换器，这与差模电容器的组合是相当理想的，注意，在每个输入引脚的旁路电容器是连到
基板(此处是地)，每个输出引脚连到基板。这些电容器是4700pF(100V)电解电容。
48V设计(100%负载)所产生的噪声比3.3V设计(50%负载)稍微大点。
图2c所示48V设计增加一个27μH差分电感器。
图2d所示电路增加一个共模扼流图。共模电图2d所示电路增加一个共模扼流图。共模电感器能加重电容器的能力。这是
因为它对来自变换器的共模噪声能提供高阻抗，使噪声通过电容器这个最小阻抗通路到地。
