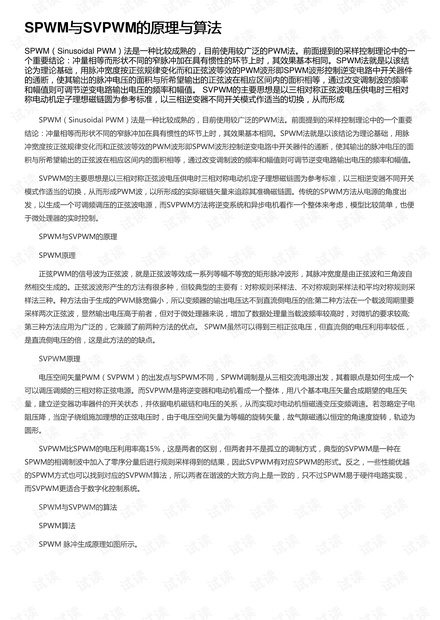

SPWM与与SVPWM的原理与算法的原理与算法
SPWM（Sinusoidal PWM）法是一种比较成熟的，目前使用较广泛的PWM法。前面提到的采样控制理论中的一
个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。SPWM法就是以该结
论为理论基础，用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件
的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率
和幅值则可调节逆变电路输出电压的频率和幅值。 SVPWM的主要思想是以三相对称正弦波电压供电时三相对
称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关模式作适当的切换，从而形成
SPWM（Sinusoidal PWM）法是一种比较成熟的，目前使用较广泛的PWM法。前面提到的采样控制理论中的一个重要
结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。SPWM法就是以该结论为理论基础，用脉
冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面
积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。
SVPWM的主要思想是以三相对称正弦波电压供电时三相对称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关
模式作适当的切换，从而形成PWM波，以所形成的实际磁链矢量来追踪其准确磁链圆。传统的SPWM方法从电源的角度出
发，以生成一个可调频调压的正弦波电源，而SVPWM方法将逆变系统和异步电机看作一个整体来考虑，模型比较简单，也便
于微处理器的实时控制。
SPWM与SVPWM的原理
SPWM原理
正弦PWM的信号波为正弦波，就是正弦波等效成一系列等幅不等宽的矩形脉冲波形，其脉冲宽度是由正弦波和三角波自
然相交生成的。正弦波波形产生的方法有很多种，但较典型的主要有：对称规则采样法、不对称规则采样法和平均对称规则采
样法三种。种方法由于生成的PWM脉宽偏小，所以变频器的输出电压达不到直流侧电压的倍;第二种方法在一个载波周期里要
采样两次正弦波，显然输出电压高于前者，但对于微处理器来说，增加了数据处理量当载波频率较高时，对微机的要求较高;
第三种方法应用为广泛的，它兼顾了前两种方法的优点。 SPWM虽然可以得到三相正弦电压，但直流侧的电压利用率较低，
是直流侧电压的倍，这是此方法的的缺点。
SVPWM原理
电压空间矢量PWM（SVPWM）的出发点与SPWM不同，SPWM调制是从三相交流电源出发，其着眼点是如何生成一个
可以调压调频的三相对称正弦电源。而SVPWM是将逆变器和电动机看成一个整体，用八个基本电压矢量合成期望的电压矢
量，建立逆变器功率器件的开关状态，并依据电机磁链和电压的关系，从而实现对电动机恒磁通变压变频调速。若忽略定子电
阻压降，当定子绕组施加理想的正弦电压时，由于电压空间矢量为等幅的旋转矢量，故气隙磁通以恒定的角速度旋转，轨迹为
圆形。
SVPWM比SPWM的电压利用率高15%，这是两者的区别，但两者并不是孤立的调制方式，典型的SVPWM是一种在
SPWM的相调制波中加入了零序分量后进行规则采样得到的结果，因此SVPWM有对应SPWM的形式。反之，一些性能优越
的SPWM方式也可以找到对应的SVPWM算法，所以两者在谐波的大致方向上是一致的，只不过SPWM易于硬件电路实现，
而SVPWM更适合于数字化控制系统。
SPWM与SVPWM的算法
SPWM算法
SPWM 脉冲生成原理如图所示。
