以太网 OAM(802.3ah)协议分析及测试关注点
DOCUMENT ID:
PRODUCT: RELEASE:2.0
FEATURE: SUBSYSTEM:
DISTRIBUTE TO:
2 以太网 OAM 简介..........................................................................................................................3
3 以太网 OAM 在网络上的应用......................................................................................................3
4 OAMPDU 报文解析及工作原理...................................................................................................4
4.1 报文解析..............................................................................................................................4
4.2 几种最常见的 OAMPDU 用法:.......................................................................................7
4.2.1 Information OAMPDU.............................................................................................7
4.2.2 Event Notification OAMPDU...................................................................................7
4.2.3 Loopback Control OAMPDU..................................................................................8
4.3 以太网 OAM 工作原理:...................................................................................................8
4.3.1 建立以太网 OAM 连接:........................................................................................8
4.3.2 链路监控.................................................................................................................10
4.3.3 远端故障检测.........................................................................................................12
4.3.4 远端环回.................................................................................................................13
5 Feature list.....................................................................................................................................14
5.1 主要功能............................................................................................................................14
5.2 工作原理............................................................................................................................14
Page 1 of 40

5.3 Event Notification 的处理.................................................................................................15
5.4 OAMPDU 报文..................................................................................................................17
5.5 Local Information TLVs.....................................................................................................18
5.6 Remote Information TLVs................................................................................................20
5.7 Link Event TLVs................................................................................................................20
5.8 Variables Descriptors and Containers (主要用于 mib 管理).......................................21
6 测试关注点:...............................................................................................................................22
6.1 概述:................................................................................................................................22
6.2 具体测试点:....................................................................................................................23
Page 2 of 40

1
2 以太网 简介
以太网OAM(Operations, Administration and Maintenance,操作、管理和维护)
是一种监控网络问题的工具。它工作在数据链路层,利用设备之间定时交互
OAMPDU(OAM Protocol Data Units,OAM 协议数据单元)来报告网络的状态,使网络
管理员能够更有效地管理网络。
3 以太网 在网络上的应用
随着数据业务的广泛应用,以太网在通信网络中扮演着越来越重要的作用,但是以太网
与传统的 相比,在网络故障告警、链路质量、维护手段等方面都略逊一筹。于是国
际标准化组织 ,先后推出了 和 两个标准化协议来
强化以太网在维护、告警方面的能力。
的以太网 主要是链路方面的监测和维护,是一种偏物理层的 ,它主
要应用在网络的边缘设备上(接入层),且 报文只能转发一跳,主要用来监测
链路质量、收集链路告警等。而 的以太网 是偏网络和应用的 ,主要
用在汇聚层和核心层上,它的 报文能够传输多跳。它不仅能够监测链路质量、
Page 3 of 40

收集告警,还能够实现电信级快速倒换以及 、 ! 等功能。在 "#$%$
上的 & 就部分参考了 的协议,大家有兴趣可以仔细研究下。
由于 "# 产品主要定位于接入网络边缘,因而目前只要求支持 的以太网
即可。
以太网 最主要的功能主要有三个方面,分别是:
、链路性能监测:可以对链路故障进行检测;
、故障侦测和告警:可以在链路出现故障时及时通知网络管理员;
、环路测试:通过将非 OAMPDU 环回来检测链路故障。
注:下文中“以太网 '如未特殊标明,均指 的以太网 。
4 报文解析及工作原理
4.1
报文解析

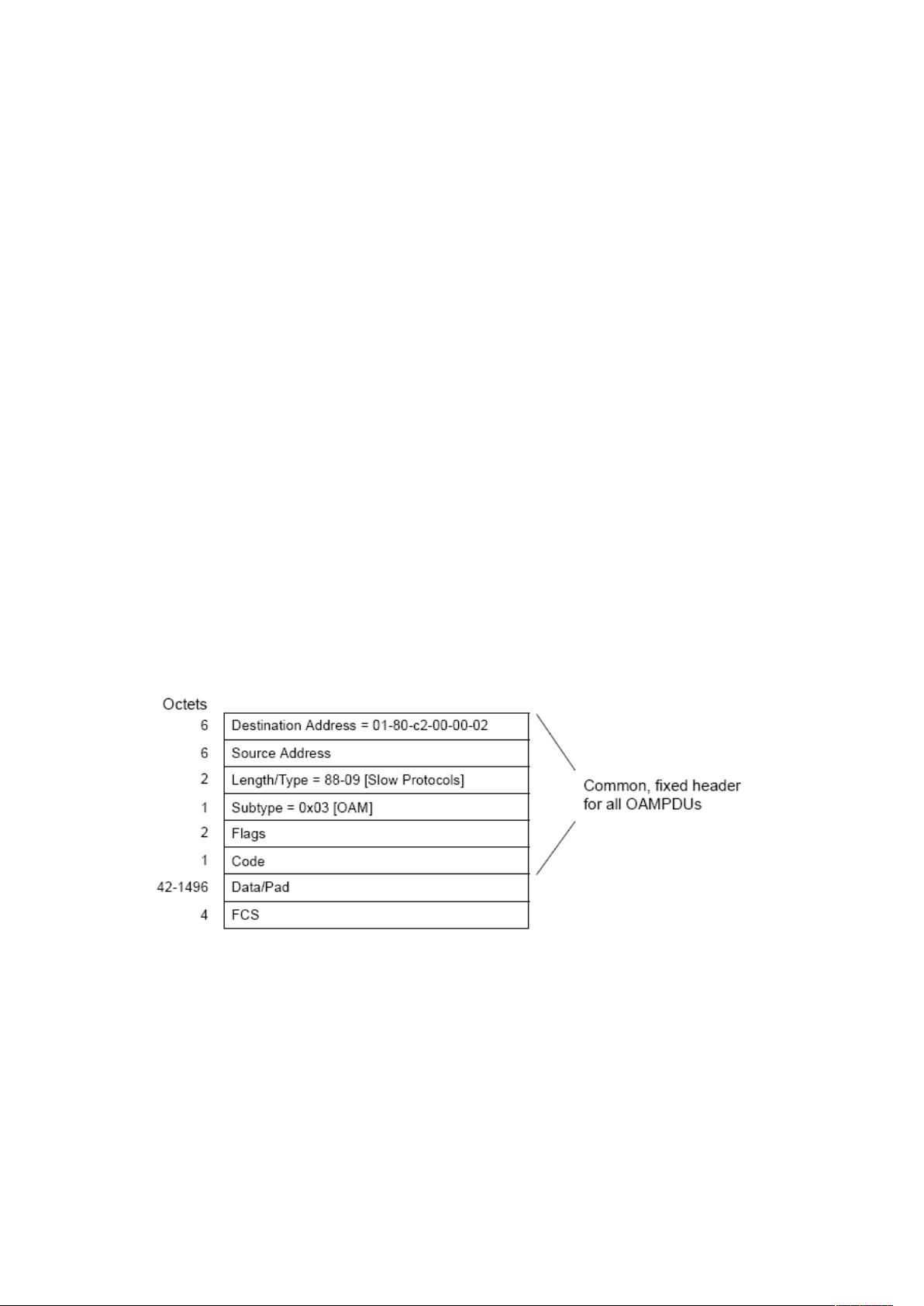

几个重要字段的含义如下:
。 Dest addr:以太网OAM 报文的目的MAC 地址,为组播MAC 地址
0180c2000002。
。Source addr:以太网OAM 报文的源MAC 地址,为发送端的桥MAC 地址,
该地址是一个单播MAC 地址。
Page 4 of 40

。Type:以太网OAM 报文的协议类型,为0x8809。
。Subtype:以太网OAM 报文的协议子类型,为0x03。
。Flags:Flags 域,包含了以太网 OAM 实体的状态信息。
。Code:本字段指明了OAMPDU的报文类型。
0x00 表示Information OAMPDU、
0x01 表示Event Notification OAMPDU 、
0x04 表示Loopback Control OAMPDU
Page 5 of 40
