第 1 章 概述
电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各
种工作交由计算机来协助完成。如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文
件的制作执行电路仿真（ Simulation ）等设计工作。随着电子工业的发展，大规模、超大
规模集成电路的使用是电路板走线愈加精密和复杂。电子线路 CAD 软件产生了， Protel 是
突出的代表，它操作简单、易学易用、功能强大。
1.1 Protel 的产生及发展
1985 年 诞生 dos 版 Protel
1991 年 Protel for Widows
1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具
1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了 PCB 信号完整性
分析的板级仿真，构成从电路设计到真实板分析的完整体系。
2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。
2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。
2003 年 Protel 2004 对 DXP 进行完善。
2006 年 Altium Designer 6.0 集成了更多工具，使用方便，功能更强大，特别在 PCB 设计
这一块性能大大提高。

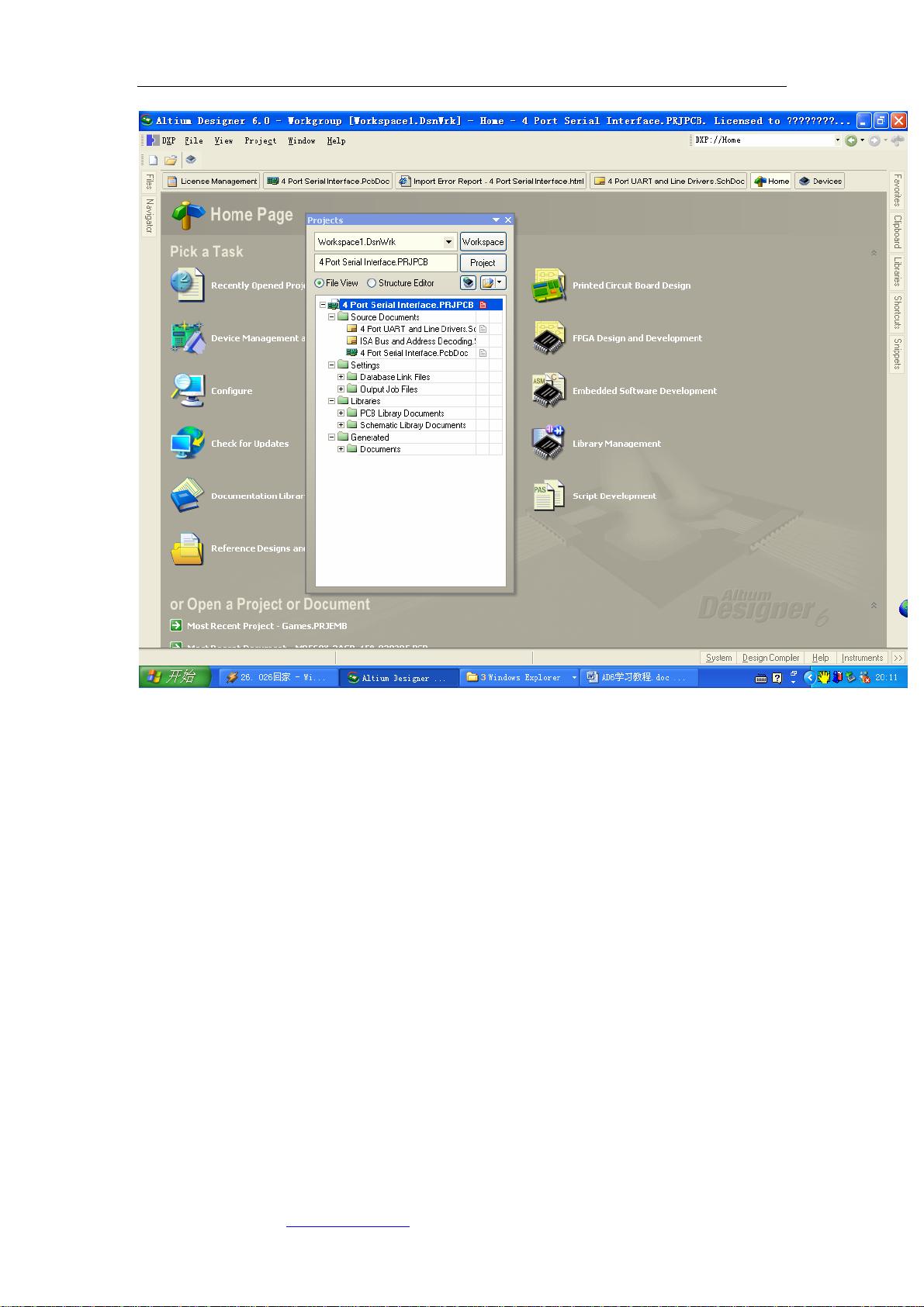

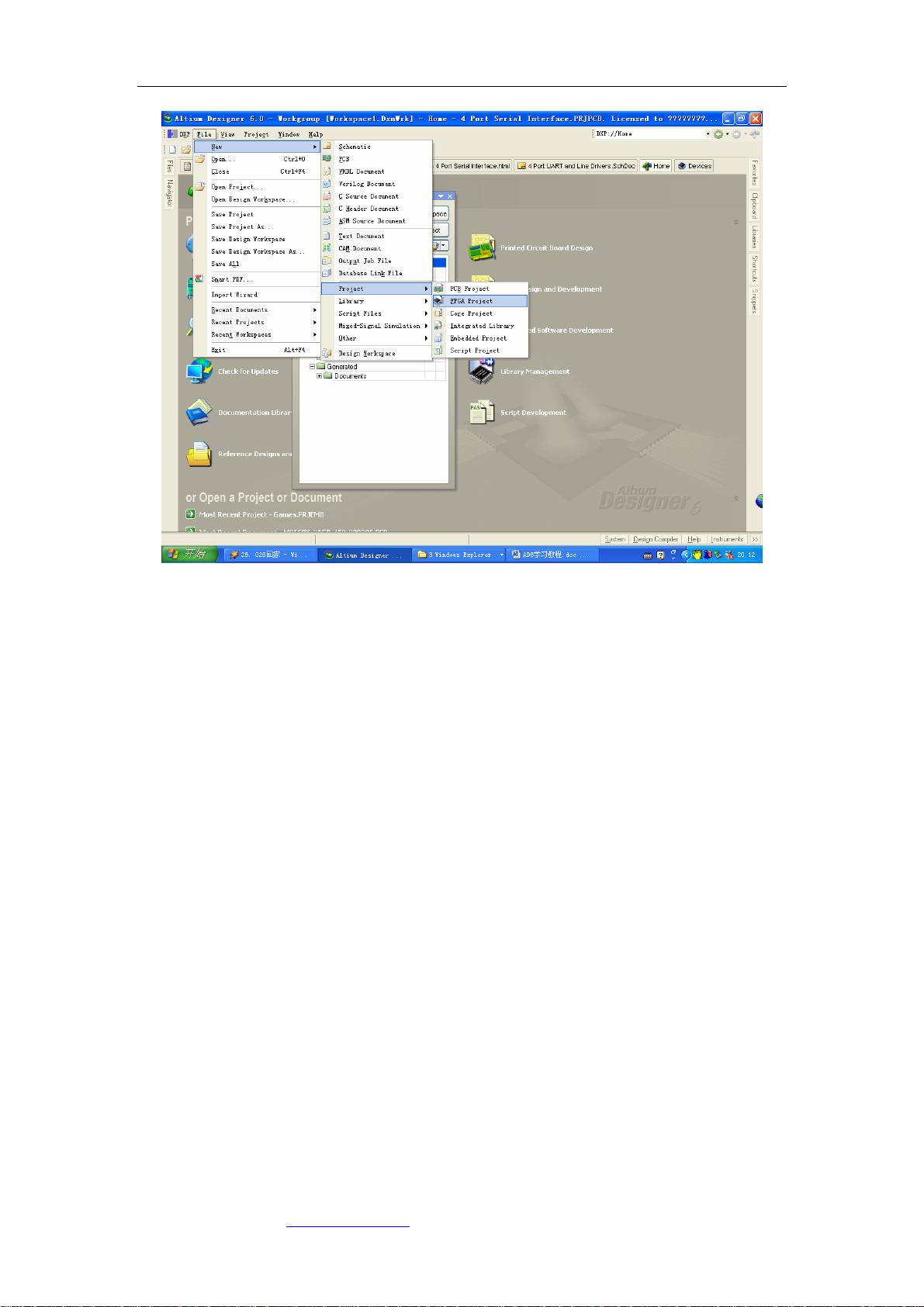

1.2 Altium Designer 6.0 主要特点
1 、通过设计档包的方式，将原理图编辑、电路仿真、 PCB 设计，FPGA 设计及打印这些功
能有机地结合在一起，提供了一个集成开发环境。
2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方
便。
3 、提供了丰富的原理图组件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，
简化了封装设计过程。
4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组
开发方式成为可能。
5 、提供了强大的查错功能。原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设
计规则检查）工具能帮助设计者更快地查出和改正错误。
6 、全面兼容 Protel 系列以前版本的设计文件，并提供了 OrCAD 格式文件的转换功能。
7 、提供了全新的 FPGA 设计的功能，这好似以前的版本所没有提供的功能。
1.3 PCB 板设计的工作流程
1 、方案分析
决定电路原理图如何设计，同时也影响到 PCB 板如何规划。 根据设计要求进行方案比较、
选择，元器件的选择等，开发项目中最重要的环节。
2 、电路仿真
在设计电路原理图之前，有时候会对某一部分电路设计并不十分确定，因此需要通过电路仿
真来验证。还可以用于确定电路中某些重要器件参数。
3 、设计原理图组件
Altium Designer 6.0 提供了丰富的原理图组件库，但不可能包括所有组件，必要时需动手
设计原理图组件，建立自己的组件库。
4 、绘制原理图
找到所有需要的原理组件后，开始原理图绘制。根据电路复杂程度决定是否需要使用层次原
理图。完成原理图后，用 ERC （电气法则检查）工具查错。找到出错原因并修改原理图电
路，重新查错到没有原则性错误为止。
5 、设计组件封装
和原理图组件库一样， Altium Designer 6.0 也不可能提供所有组件的封装。需要时自行
设计并建立新的组件封装库。
6 、设计 PCB 板
