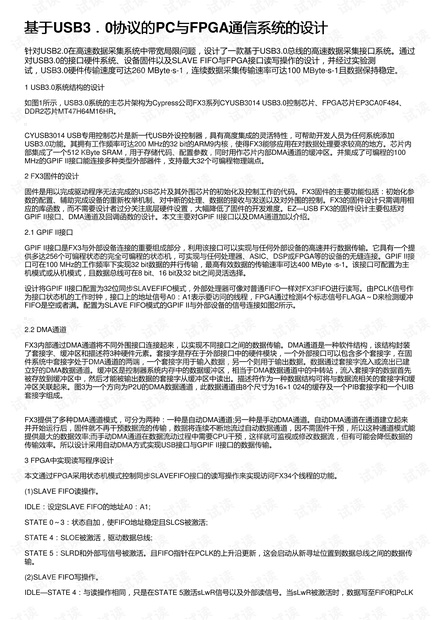

基于基于USB3．．0协议的协议的PC与与FPGA通信系统的设计通信系统的设计
针对USB2.0在高速数据采集系统中带宽局限问题，设计了一款基于USB3.0总线的高速数据采集接口系统。通过
对USB3.0的接口硬件系统、设备固件以及SLAVE FIFO与FPGA接口读写操作的设计，并经过实验测
试，USB3.0硬件传输速度可达260 MByte·s-1，连续数据采集传输速率可达100 MByte·s-1且数据保持稳定。
1 USB3.0系统结构的设计
如图1所示，USB3.0系统的主芯片架构为Cypress公司FX3系列CYUSB3014 USB3.0控制芯片、FPGA芯片EP3CA0F484、
DDR2芯片MT47H64M16HR。
CYUSB3014 USB专用控制芯片是新一代USB外设控制器，具有高度集成的灵活特性，可帮助开发人员为任何系统添加
USB3.0功能。其拥有工作频率可达200 MHz的32 bit的ARM9内核，使得FX3能够应用在对数据处理要求较高的地方。芯片内
部集成了一个512 KByte SRAM，用于存储代码、配置参数，同时用作芯片内部DMA通道的缓冲区。并集成了可编程的100
MHz的GPIF II接口能连接多种类型外部器件，支持最大32个可编程物理端点。
2 FX3固件的设计
固件是用以完成驱动程序无法完成的USB芯片及其外围芯片的初始化及控制工作的代码。FX3固件的主要功能包括：初始化参
数的配置、辅助完成设备的重新枚举机制、对中断的处理、数据的接收与发送以及对外围的控制。FX3的固件设计只需调用相
应的库函数，而不需要设计者过分关注底层硬件设置，大幅降低了固件的开发难度。EZ—USB FX3的固件设计主要包括对
GPIF II接口、DMA通道及回调函数的设计。本文主要对GPIF II接口以及DMA通道加以介绍。
2.1 GPIF II接口
GPIF II接口是FX3与外部设备连接的重要组成部分，利用该接口可以实现与任何外部设备的高速并行数据传输。它具有一个提
供多达256个可编程状态的完全可编程的状态机，可实现与任何处理器、ASIC、DSP或FPGA等的设备的无缝连接。GPIF II接
口可在100 MHz的工作频率下实现32 bit数据的并行传输，最高有效数据的传输速率可达400 MByte ·s-1。该接口可配置为主
机模式或从机模式，且数据总线可在8 bit、16 bit及32 bit之间灵活选择。
设计将GPIF II接口配置为32位同步SLAVEFIFO模式，外部处理器可像对普通FIFO一样对FX3FIFO进行读写。由PCLK信号作
为接口状态机的工作时钟，接口上的地址信号A0：A1表示要访问的线程，FPGA通过检测4个标志信号FLAGA～D来检测缓冲
FIFO是空或者满。配置为SLAVE FIFO模式的GPIF II与外部设备的信号连接如图2所示。
2.2 DMA通道
FX3内部通过DMA通道将不同外围接口连接起来，以实现不同接口之间的数据传输。DMA通道是一种软件结构，该结构封装
了套接字、缓冲区和描述符3种硬件元素。套接字是存在于外部接口中的硬件模块，一个外部接口可以包含多个套接字，在固
件系统中套接字处于DMA通道的两端，一个套接字用于输入数据，另一个则用于输出数据。数据通过套接字流入或流出已建
立好的DMA数据通道。缓冲区是控制器系统内存中的数据缓冲区，相当于DMA数据通道中的中转站，流入套接字的数据首先
被存放到缓冲区中，然后才能被输出数据的套接字从缓冲区中读出。描述符作为一种数据结构可将与数据流相关的套接字和缓
冲区关联起来。图3为一个方向为P2U的DMA数据通道，此数据通道由8个尺寸为16×1 024的缓存及一个PIB套接字和一个UIB
套接字组成。
FX3提供了多种DMA通道模式，可分为两种：一种是自动DMA通道;另一种是手动DMA通道。自动DMA通道在通道建立起来
并开始运行后，固件就不再干预数据流的传输，数据将连续不断地流过自动数据通道，因不需固件干预，所以这种通道模式能
提供最大的数据效率;而手动DMA通道在数据流动过程中需要CPU干预，这样就可监视或修改数据流，但有可能会降低数据的
传输效率。所以设计采用自动DMA方式实现USB接口与GPIF II接口的数据传输。
3 FPGA中实现读写程序设计
本文通过FPGA采用状态机模式控制同步SLAVEFIFO接口的读写操作来实现访问FX34个线程的功能。
(1)SLAVE FIFO读操作。
IDLE：设定SLAVE FIFO的地址A0：A1;
STATE 0～3：状态自加，使FIFO地址稳定且SLCS被激活;
STATE 4：SLOE被激活，驱动数据总线;
STATE 5：SLRD和外部写信号被激活。且FIFO指针在PCLK的上升沿更新，这会启动从新寻址位置到数据总线之间的数据传
输。
(2)SLAVE FIFO写操作。
IDLE—STATE 4：与读操作相同，只是在STATE 5激活sLwR信号以及外部读信号。当sLwR被激活时，数据写至FlF0和PcLK
