摘 要:结合一个2.4 GHz CMOS低噪声放大器(LNA)电路,介绍如何利用Cadence软件系列中的IC 5.1.41完成CMOS
低噪声放大器设计。首先给出CMOS低噪声放大器设计的电路参数计算方法,然后结合计算结果,利用Cadence软件进行电路
的原理图仿真,并完成了电路版图设计以及后仿真。仿真结果表明,电路的输入/输出均得到较好的匹配。由于寄生参数,使
得电路的噪声性能有约3 dB的降低。对利用Cadence软件完成CMOS射频集成电路设计,特别是低噪声放大器设计有较好的
参考价值。
0 引 言
Cadence Design Systems Inc.是全球最大的电子设计技术、程序方案服务和设计服务供应商。它的解决方案旨在提升
和监控半导体、计算机系统、网络工程和电信设备、消费电子产品以及其他各类型电子产品的设计。Cadence公司的电子设计
自动化产品涵盖了电子设计的整个流程,包括系统级设计、功能验证、IC综合及布局布线、模拟和混合信号及射频IC设计、全
定制集成电路设计、IC物理验证、PCB设计和硬件仿真建模等。Cadence软件支持自顶向下(Top-down)的芯片设计,是业界
广泛采用的设计工具。该软件通过Li-brary CelI View三级目录辅助芯片设计:
(1)设计者为自己要完成的系统任务建立新的Li-brary;
(2)分析系统及其指标来确定系统的各个模块,每个模块对应于Library中的一个Cell;
(3)每个模块的设计包括电路(Schematic)设计和版图(Layout)设计,两者密不可分,电路图与版图都是模块中的View。
同时,Cadence公司还提供设计方法教学服务,帮助客户优化其设计流程;提供设计外包服务,协助客户进入新的市场领
域。垂直解决方案是Cadence 为帮助IC设计公司迅速建立设计架构,并获得更短、可预测性更高的设计周期而推出的独具特
色的整套解决方案,其目标是为了推动不同领域产品的开发步伐,设计锦囊(Process Design Kit,PDK)是其重要组成部分。
“锦囊”通过将验证方式和流程与IP相结合的方式,更好地应对无线、网络和消费电子等不同领域在设计方面的挑战。通过采
用“锦囊”,用户可将其宝贵的资源投入在差异化设计而不是基础设计方面。
1 低噪声放大器电路设计

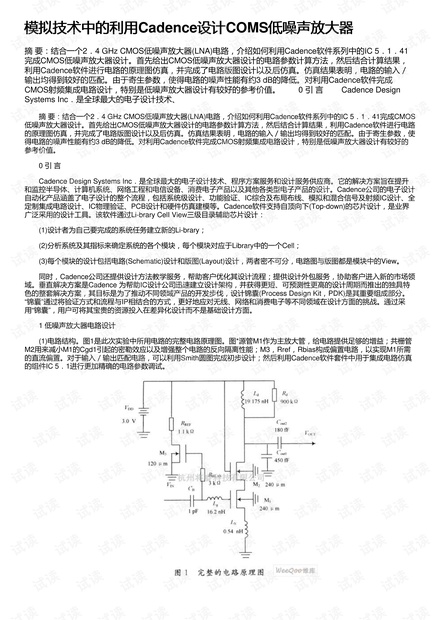

(1)电路结构。图1是此次实验中所用电路的完整电路原理图。图*源管M1作为主放大管,给电路提供足够的增益;共栅管
M2用来减小M1的Cgd1引起的密勒效应以及增强整个电路的反向隔离性能;M3,Rref,Rbias构成偏置电路,以实现M1所需
的直流偏置。对于输入/输出匹配电路,可以利用Smith圆图完成初步设计;然后利用Cadence软件套件中用于集成电路仿真
的组件IC 5.1进行更加精确的电路参数调试。
