武汉理工大学《计算机控制技术》课程设计说明书
摘要
随着科学技术的迅猛发展,各个领域对温度控制系统的精度、稳定性等要求越来越
高,控制系统也千变万化。电阻炉广泛应用于各行各业, 其温度控制通常采用模拟或数
字调节仪表进行调节,但存在着某些固有的缺点。而采用单片机进行炉温控制,可大大
地提高控制质量和自动化水平, 具有良好的经济效益和推广价值。
本设计以 89C51 单片机为核心控制器件,以 ADC0809 作为 A/D 转换器件,采用闭环
直接数字控制算法,通过控制可控硅来控制热电阻,进而控制电炉温度,最终设计了一
个满足要求的电阻炉微型计算机温度控制系统。
关键字:电阻炉 89C51 单片机 温度控制 A/D 转换
电阻炉温度控制系统
1 系统的描述与分析
1.1 系统的介绍
该系统的被控对象为电炉,采用热阻丝加热,利用大功率可控硅控制器控制热阻丝
两端所加的电压大小,来改变流经热阻丝的电流,从而改变电炉炉内的温度。可控硅控
制器输入为0~5伏时对应电炉温度0~500℃,温度传感器测量值对应也为0~5伏,对象的特
性为带有纯滞后环节的一阶惯性系统,这里惯性时间常数取T
1
=30秒,滞后时间常数取τ
=10秒。
该系统利用单片机可以方便地实现对 PID 参数的选择与设定,实现工业过程中 PID
1

武汉理工大学《计算机控制技术》课程设计说明书
控制。它采用温度传感器热电偶将检测到的实际炉温进行 A/D 转换,再送入计算机中,
与设定值进行比较,得出偏差。对此偏差按 PID 规律进行调整,得出对应的控制量来控
制驱动电路,调节电炉的加热功率,从而实现对炉温的控制。利用单片机实现温度智能
控制,能自动完成数据采集、处理、转换、并进行 PID 控制和键盘终端处理(各参数数
值的修正)及显示。在设计中应该注意,采样周期不能太短,否则会使调节过程过于频
繁,这样,不但执行机构不能反应,而且计算机的利用率也大为降低;采样周期不能太
长, 否则会使干扰无法及时消除,使调节品质下降。
1.2 技术指标
设计一个基于闭环直接数字控制算法的电阻炉温度控制系统具体化技术指标如下:
1.电阻炉温度控制在 0~500℃;
2. 加热过程中恒温控制,误差为±2℃;
3. LED 实时显示系统温度,用键盘输入温度,精度为 1℃;
4. 采用直接数字控制算法,要求误差小,平稳性好;
5. 温度超出预置温度±5℃时发出报警。
2 方案的比较和确定
方案一
系统采用 8031 作为系统的微处理器。温度信号由热电偶检测后转换为电信号经过预
处理(放大)送到 A/D 转换器,转换后的数字信号再送到 8031 内部进行判断或计算。从
而输出的控制信号来控制锅炉是否加热。但对于 8031 来说,其内部只有 128 个字节的
RAM,没有程序存储器,并且系统的程序很多,要完成键盘、显示等功能就必须对 8031
进行存储器扩展和 I/O 口扩展,并且需要容量较大的程序存储器,外扩时占用的 I/O 口较
多,使系统的设计复杂化。
方案二
系统采用 89C51 作为系统的微处理器来完成对炉温的控制和键盘显示功能。8051 片
内除了 128KB 的 RAM 外,片内又集成了 4KB 的 ROM 作为程序存储器,是一个程序不超
过 4K 字节的小系统。系统程序较多时,只需要外扩一个容量较小的程序存储器,占用的
I/O 口减少,同时也为键盘、显示等功能的设计提供了硬件资源,简化了设计,降低了成
本。因此 89C51 可以完成设计要求。
综上所述的二种方案,该设计选用方案二比较合适。
3 控制算法
3.1 控制算法的确定
PID 调节是连续系统中技术最成熟的、应用最广泛的一种控制算方法。它结构灵活,
不仅可以用常规的 PID 调节,而且可以根据系统的要求,采用各种 PID 的变型,如
2

武汉理工大学《计算机控制技术》课程设计说明书
PI、PD 控制及改进的 PID 控制等。它具有许多特点,如不需要求出数学模型、控制效果
好等,特别是在微机控制系统中,对于时间常数比较大的被控制对象来说,数字 PID 完
全可以代替模拟 PID 调节器,应用更加灵活,使用性更强。所以该系统采用 PID 控制算
法。系统的结构框图如图 3-1 所示:
图 3-1 系统结构框图
3.2 数学模型的建立
具有一阶惯性纯滞后特性的电阻炉系统,其数学模型可表示为:
(2-1)
在 PID 调节中,比例控制能迅速反应误差,从而减小误差,但比例控制不能消除稳
态误差, 的加大,会引起系统的不稳定;积分控制的作用是:只要系统存在误差,积
分控制作用就不断地积累,输出控制量以消除误差,因而,只要有足够的时间,积分控
制将能完全消除误差,积分作用太强会使系统超调加大,甚至使系统出现振荡;微分控
制可以使减小超调量,克服振荡,提高系统的稳定性,同时加快系统的动态响应速度,
减小调整时间,从而改善系统的动态性能。将 P、I、D 三种调节规律结合在一起,可以
使系统既快速敏捷,又平稳准确,只要三者强度配合适当,便可获得满意的调节效果。
模拟 PID 控制规律为:
(2-2)
式中: 称为偏差值,可作为温度调节器的输入信号,其中 为给定
值, 为被测变量值; 为比例系数; 为积分时间常数; 为微分时间常数;
为调节器的输出控制电压信号。

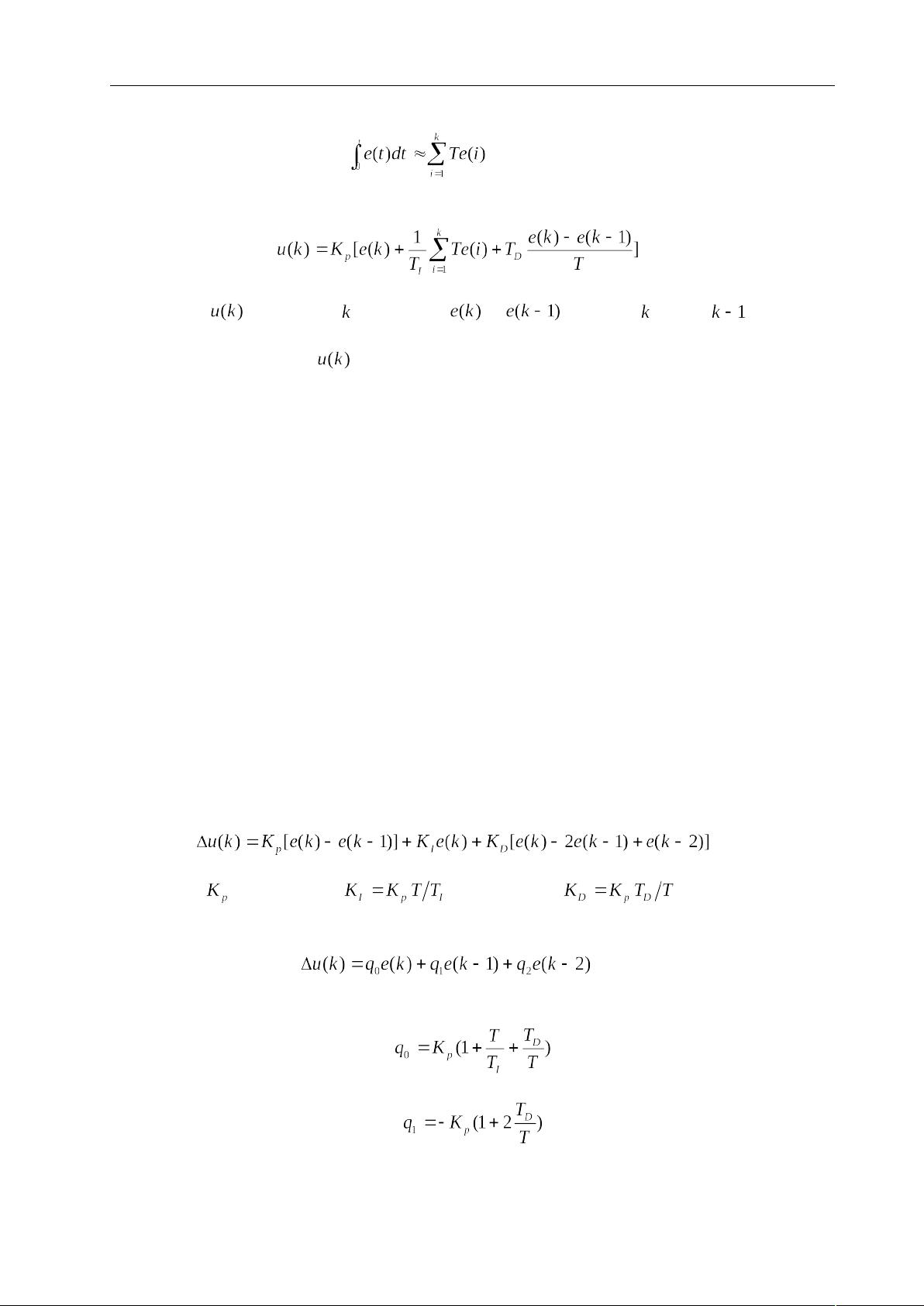

因为计算机只能处理数字信号,故上述数字方程式必须加以变换。设采样周期为 T,
第 次采样得到的输入偏差为 ,调节器的输出为 ,作如下近似:
(用差分代替微分)
3

武汉理工大学《计算机控制技术》课程设计说明书
(用求和代替积分)
这样,式(2-2)便可改写为:
(2-3)
其中, 为调节器第 次输出值; 、 分别为第 次和第 次采样时
刻的偏差值。由式可知: 是全量值输出,每次的输出值都与执行机构的位置一一对
应,所以称之为位置型 PID 算法。在这种位置型控制算法中,由于算式中存在累加项,
而且输出的控制量不仅与本次偏差有关,还与过去历次采样偏差有关,使得产生大幅度
变化,这样会引起系统冲击,甚至造成事故。所以在实际中当执行机构需要的不是控制
量的绝对值,而是其增量时,可采用增量型 PID 算法。当控制系统中的执行器为步进电
机、电动调节阀、多圈电位器等具有保持历史位置的功能的这类装置时,一般均采用增
量型 PID 控制算法。
与位置算法相比,增量型 PID 算法有如下优点:
(1)位置型算式每次输出与整个过程状态字有关,计算式中要用到过去偏差的累加
值 ,容易产生较大的累积计算误差;而在增量型算式中由于消去了积分项,从而可消除
调节器的积分饱和,在精度不足时,计算误差对控制量的影响较小,容易取得较好的控
制效果。
(2)为实现手动—自动无忧切换,在切换瞬时,计算机的输出值应设置为原始阀门
开度 ,若采用增量型算法,其输出对应与阀门位置的变化部分,即算式中不出现 项,所
以易于实现从手动到自动得的无忧动切换。
(3)采用增量型算法时所用的执行器本身都具有寄存作用,所以即使计算机发生故
障,执行器仍能保持在原位,不会对生产造成恶劣影响。
正因为具有上述优点,在实际控制中,增量型算法要比位置算法应用更加广泛。利
用位置型 PID 控制算法,可得到增量型 PID 控制算法的递推形式为:
(2-4)
式中, 为比例增益; 为积分系数; 为微分系数。
为了编程方便,可将式(2-4)整理成如下形式:
(2-5)
式中:
4
