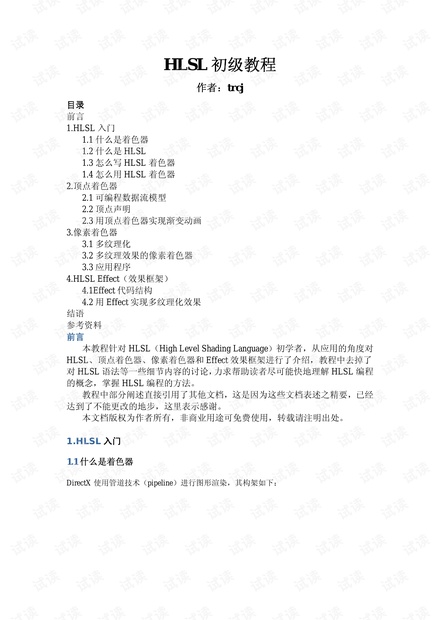

HLSL 初级教程

作者：trcj

目录

前言

1.HLSL 入门

1.1 什么是着色器

1.2 什么是 HLSL

1.3 怎么写 HLSL 着色器

1.4 怎么用 HLSL 着色器

2.顶点着色器

2.1 可编程数据流模型

2.2 顶点声明

2.3 用顶点着色器实现渐变动画

3.像素着色器

3.1 多纹理化

3.2 多纹理效果的像素着色器

3.3 应用程序

4.HLSL Effect（效果框架）

4.1Effect 代码结构

4.2 用 Effect 实现多纹理化效果

结语

参考资料

前言

本教程针对 HLSL（High Level Shading Language）初学者，从应用的角度对

HLSL、顶点着色器、像素着色器和 Effect 效果框架进行了介绍，教程中去掉了

对 HLSL 语法等一些细节内容的讨论，力求帮助读者尽可能快地理解 HLSL 编程

的概念，掌握 HLSL 编程的方法。

教程中部分阐述直接引用了其他文档，这是因为这些文档表述之精要，已经

达到了不能更改的地步，这里表示感谢。

本文档版权为作者所有，非商业用途可免费使用，转载请注明出处。

1.HLSL 入门

1.1 什么是着色器

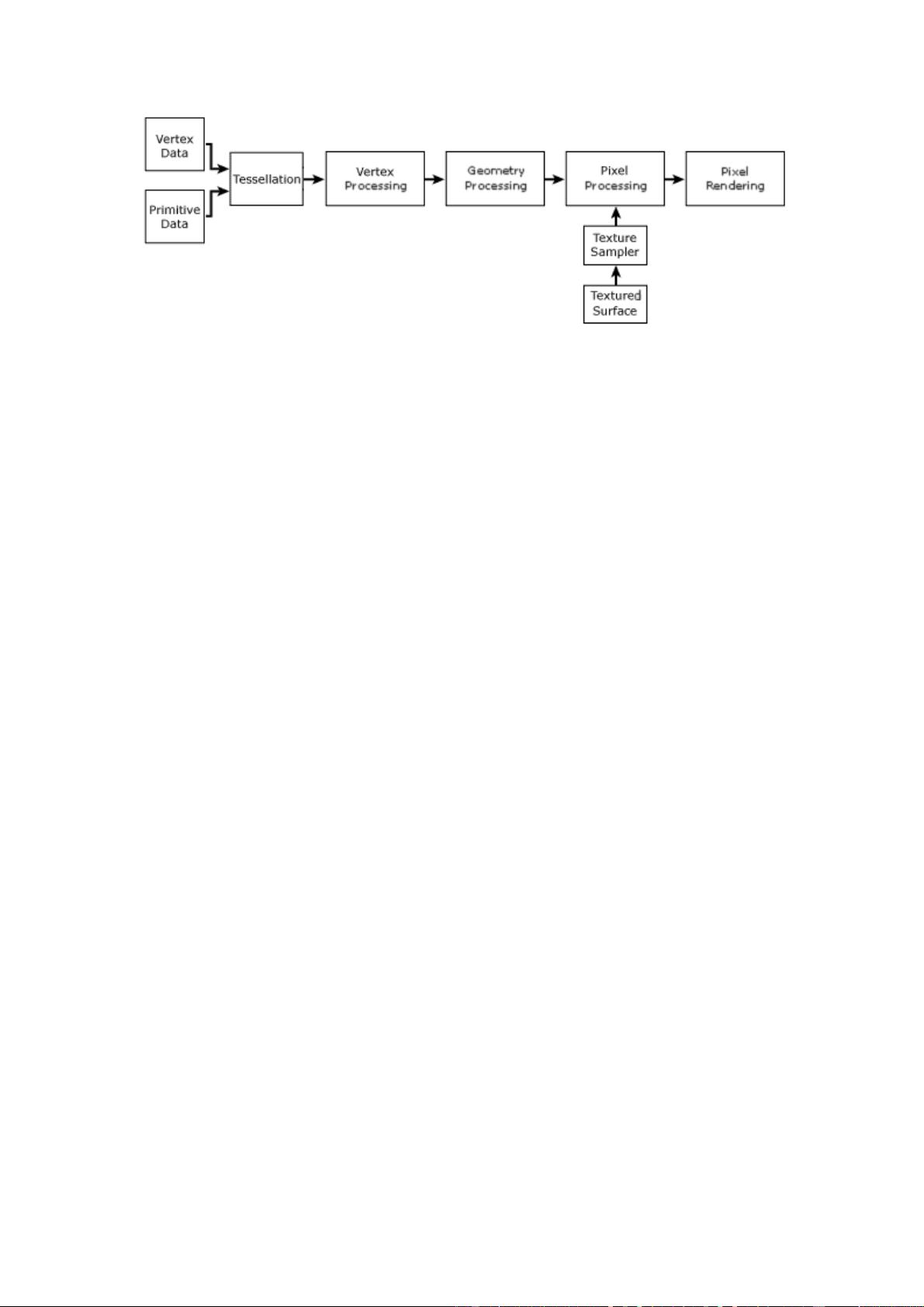

DirectX 使用管道技术（pipeline）进行图形渲染，其构架如下：

这个特殊的冒号语法表示一个语义，冒号后面的标志符用来指定变量的用

途，如

vector position : POSITION;

其中，POSITION 标志符表明该变量表示顶点位置，另外还有诸如 COLOR、

NORMAL 等很多表示其他意义的标志符。

本节所说的输入输出其实是指着色器代码和编译器、GPU 之间的通信，和应

用程序是无关的，所以这些变量不需要在应用程序中进行赋值，标志符告诉

编译器各个输入输出变量的用途（顶点位置、法线、颜色等），这是着色器

代码和编译器、GPU 之间通信的关键。

1.3.3 入口函数

程序中还定义了一个函数 SetColor：

OUTPUT SetColor(INPUT input)

{

VS_OUTPUT output = (VS_OUTPUT)0;

output.position = mul(input.position, WVPMatrix);

output.color = color;

return output;

}

1. 该函数以 input 和 output 类型作为输入输出；

2. 使全局变量 WVPMatrix 和 input.position 相乘，以完成顶点的世界、观察、

投影变换，并把结果赋值到 output.position；

output.position = mul(input.position, WVPMatrix);

3. 将全局变量 color 的值赋给 output.color；

output.color = color;

4.

在同一个着色器代码文件中，可以有多个用户自定义函数，因此在应用

程序中需要指定一个入口函数，相当于 windows 程序的 WinMain 函数，

本程序只包含 SetColor 一个函数而且它将被做为入口函数使用。

1.3.4 总结

至此，一个 HLSL 着色器编写完毕，渲染过程中，当一个顶点被送到着色器

时：

1. 全局变量 WVPMatrix、color 将在应用程序中被赋值；

2. 入口函数 SetColor 被调用编译器根据标志符将顶点信息填充到

VS_INPUT 中的各个字段；

3. SetColor 函数中，首先定义一个 VS_OUTPUT 信息，之后根据

WVPMatrix 和 color 变量完成顶点的坐标变换和颜色设定操作，最后

函数返回 VS_OUTPUT 结构；

4. 编译器将会再次根据标志符把返回的 VS_OUTPUT 结构中的各字段

映射为顶点相应的信息。

5. 顶点被送往下一个流程接受进一步处理。
