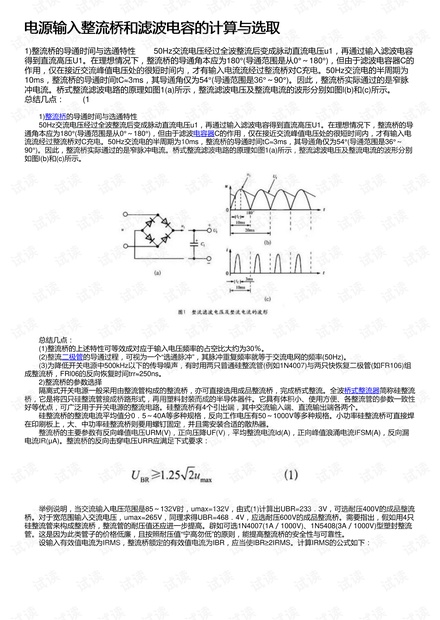

电源输入整流桥和滤波电容的计算与选取电源输入整流桥和滤波电容的计算与选取
1)整流桥的导通时间与选通特性 50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容
得到直流高压U1。在理想情况下，整流桥的导通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的
作用，仅在接近交流峰值电压处的很短时间内，才有输入电流流经过整流桥对C充电。50Hz交流电的半周期为
10ms，整流桥的导通时间tC≈3ms，其导通角仅为54°(导通范围是36°～90°)。因此，整流桥实际通过的是窄脉
冲电流。桥式整流滤波电路的原理如图1(a)所示，整流滤波电压及整流电流的波形分别如图l(b)和(c)所示。
总结几点： (1
1)整流桥的导通时间与选通特性
50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容得到直流高压U1。在理想情况下，整流桥的导
通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的作用，仅在接近交流峰值电压处的很短时间内，才有输入电
流流经过整流桥对C充电。50Hz交流电的半周期为10ms，整流桥的导通时间tC≈3ms，其导通角仅为54°(导通范围是36°～
90°)。因此，整流桥实际通过的是窄脉冲电流。桥式整流滤波电路的原理如图1(a)所示，整流滤波电压及整流电流的波形分别
如图l(b)和(c)所示。
总结几点：
(1)整流桥的上述特性可等效成对应于输入电压频率的占空比大约为30％。
(2)整流二极管的导通过程，可视为一个“选通脉冲”，其脉冲重复频率就等于交流电网的频率(50Hz)。
(3)为降低开关电源中500kHz以下的传导噪声，有时用两只普通硅整流管(例如1N4007)与两只快恢复二极管(如FR106)组
成整流桥，FRl06的反向恢复时间trr≈250ns。
2)整流桥的参数选择
隔离式开关电源一般采用由整流管构成的整流桥，亦可直接选用成品整流桥，完成桥式整流。全波桥式整流器简称硅整流
桥，它是将四只硅整流管接成桥路形式，再用塑料封装而成的半导体器件。它具有体积小、使用方便、各整流管的参数一致性
好等优点，可广泛用于开关电源的整流电路。硅整流桥有4个引出端，其中交流输入端、直流输出端各两个。
硅整流桥的整流电流平均值分0．5～40A等多种规格，反向工作电压有50～1000V等多种规格。小功率硅整流桥可直接焊
在印刷板上，大、中功率硅整流桥则要用螺钉固定，并且需安装合适的散热器。
整流桥的主要参数有反向峰值电压URM(V)，正向压降UF(V)，平均整流电流Id(A)，正向峰值浪涌电流IFSM(A)，反向漏
电流IR(μA)。整流桥的反向击穿电压URR应满足下式要求：
举例说明，当交流输入电压范围是85～132V时，umax=132V，由式(1)计算出UBR=233．3V，可选耐压400V的成品整流
桥。对于宽范围输入交流电压，umax=265V，同理求得UBR=468．4V，应选耐压600V的成品整流桥。需要指出，假如用4只
硅整流管来构成整流桥，整流管的耐压值还应进一步提高。辟如可选1N4007(1A／1000V)、1N5408(3A／1000V)型塑封整流
管。这是因为此类管子的价格低廉，且按照耐压值“宁高勿低”的原则，能提高整流桥的安全性与可靠性。
设输入有效值电流为IRMS，整流桥额定的有效值电流为IBR，应当使IBR≥2IRMS。计算IRMS的公式如下：
