LabVIEW的PXI系统结构

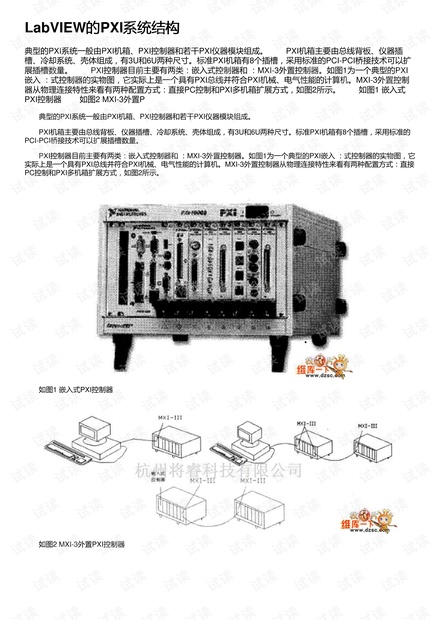

典型的PXI系统一般由PXI机箱、PXI控制器和若干PXI仪器模块组成。 　　PXI机箱主要由总线背板、仪器插槽、冷却系统、壳体组成，有3U和6U两种尺寸。标准PXI机箱有8个插槽，采用标准的PCI-PCI桥接技术可以扩展插槽数量。 　　PXI控制器目前主要有两类：嵌入式控制器和 ：MXI-3外置控制器。如图1为一个典型的PXI嵌入 ：式控制器的实物图，它实际上是一个具有PXI总线并符合PXI机械、电气性能的计算机。MXI-3外置控制器从物理连接特性来看有两种配置方式：直接PC控制和PXI多机箱扩展方式，如图2所示。 　　如图1 嵌入式PXI控制器 　　如图2 MXI-3外置P
