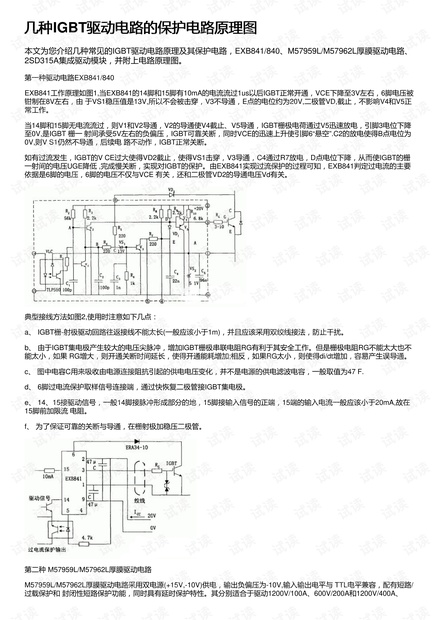

几种几种IGBT驱动电路的保护电路原理图驱动电路的保护电路原理图
本文为您介绍几种常见的IGBT驱动电路原理及其保护电路，EXB841/840、M57959L/M57962L厚膜驱动电路、
2SD315A集成驱动模块，并附上电路原理图。
第一种驱动电路EXB841/840
EXB841工作原理如图1,当EXB841的14脚和15脚有10mA的电流流过1us以后IGBT正常开通，VCE下降至3V左右，6脚电压被
钳制在8V左右，由 于VS1稳压值是13V,所以不会被击穿，V3不导通，E点的电位约为20V,二极管VD,截止，不影响V4和V5正
常工作。
当14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷通过V5迅速放电，引脚3电位下降
至0V,是IGBT 栅一 射间承受5V左右的负偏压，IGBT可靠关断，同时VCE的迅速上升使引脚6“悬空”.C2的放电使得B点电位为
0V,则V S1仍然不导通，后续电 路不动作，IGBT正常关断。
如有过流发生，IGBT的V CE过大使得VD2截止，使得VS1击穿，V3导通，C4通过R7放电，D点电位下降，从而使IGBT的栅
一射间的电压UGE降低 ,完成慢关断，实现对IGBT的保护。由EXB841实现过流保护的过程可知，EXB841判定过电流的主要
依据是6脚的电压，6脚的电压不仅与VCE 有关，还和二极管VD2的导通电压Vd有关。
典型接线方法如图2,使用时注意如下几点：
a、 IGBT栅-射极驱动回路往返接线不能太长(一般应该小于1m)，并且应该采用双绞线接法，防止干扰。
b、 由于IGBT集电极产生较大的电压尖脉冲，增加IGBT栅极串联电阻RG有利于其安全工作。但是栅极电阻RG不能太大也不
能太小，如果 RG增大，则开通关断时间延长，使得开通能耗增加;相反，如果RG太小，则使得di/dt增加，容易产生误导通。
c、 图中电容C用来吸收由电源连接阻抗引起的供电电压变化，并不是电源的供电滤波电容，一般取值为47 F.
d、 6脚过电流保护取样信号连接端，通过快恢复二极管接IGBT集电极。
e、 14、15接驱动信号，一般14脚接脉冲形成部分的地，15脚接输入信号的正端，15端的输入电流一般应该小于20mA,故在
15脚前加限流 电阻。
f、 为了保证可靠的关断与导通，在栅射极加稳压二极管。
第二种 M57959L/M57962L厚膜驱动电路
M57959L/M57962L厚膜驱动电路采用双电源(+15V,-10V)供电，输出负偏压为-10V,输入输出电平与 TTL电平兼容，配有短路/
过载保护和 封闭性短路保护功能，同时具有延时保护特性。其分别适合于驱动1200V/100A、600V/200A和1200V/400A、
