通信电子线路 高频课程设计 正弦波振荡器的设计

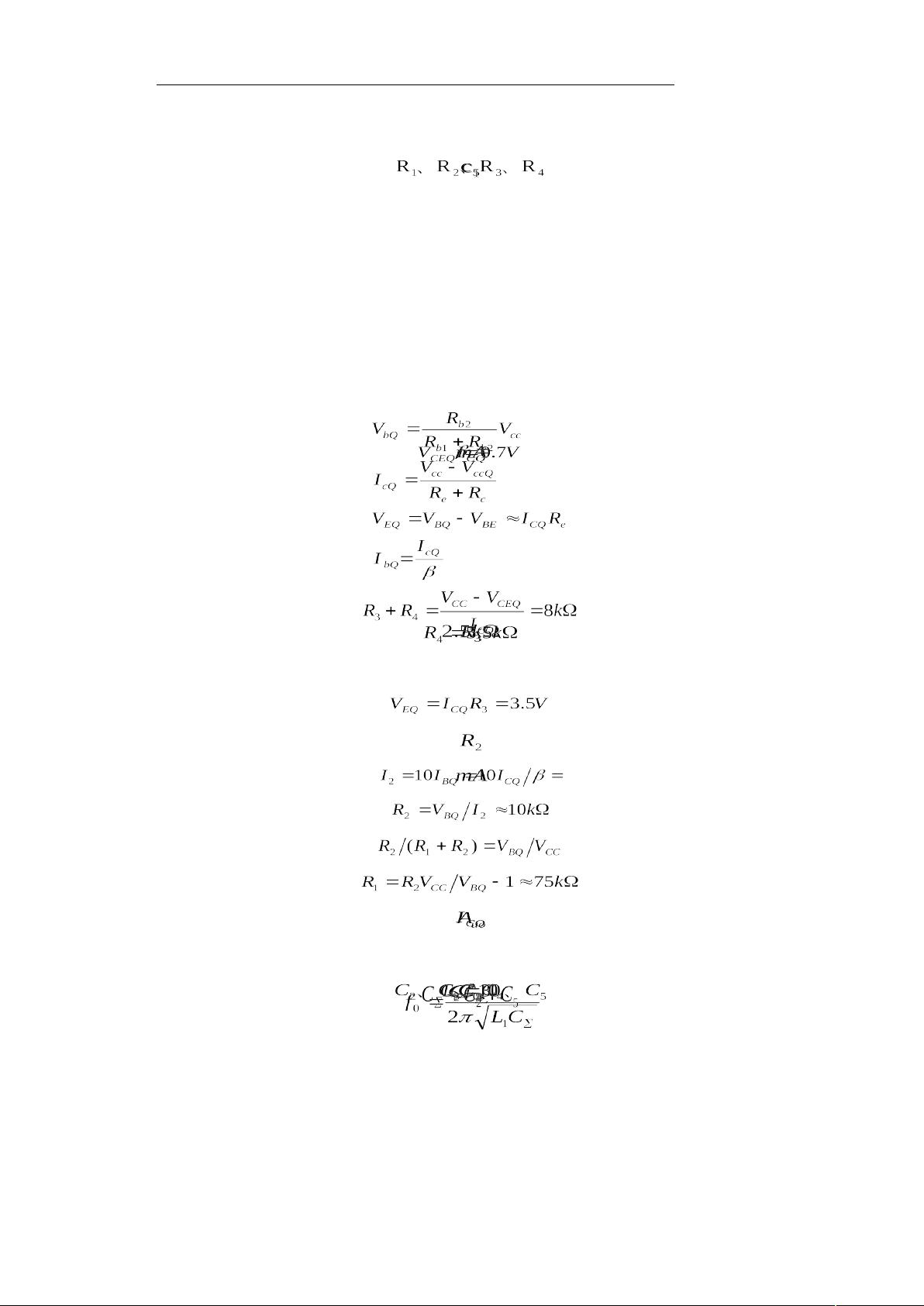

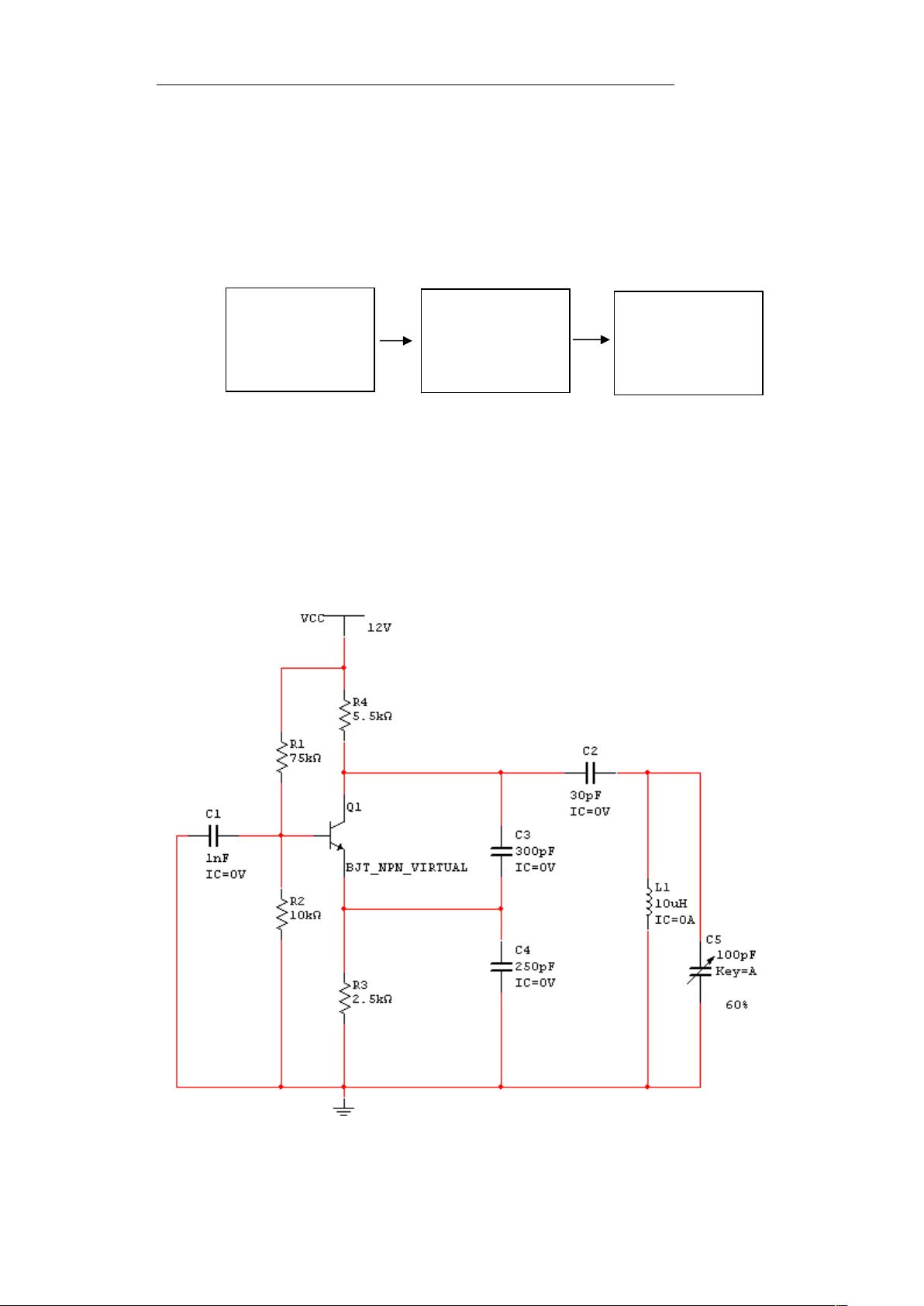

设计任务为：①、设计一个振荡器，产生高频正弦波，并且输出信号必须经高频功率放大器放大。已知用于放大器的晶体管参数：Vcc=+12V，β=60，Cb`c=5pF，Cb`e=205pF，Uces=1.5V，三极管的损耗功率Pcm=1W；②、用于振荡器电路的三极管，根据设计的实际电路情况自行选择；③、高频功率放大器的输出采用互感变压器耦合方式，负载电阻为51Ω。 技术指标：①、 振荡器振荡频率变化范围f0=6.5~8.5MHz可调；②、 高频功率放大器输出功率P500mW，效率70%。
