本实训案例建立一个三轴数控铣床后处理(控制系统:FANUC),机床型号:MILLAC-761V。
客户要求: 1.NC 程序自动换刀,并给出刀具基本信息,便于检查。
2.在每一单条程序结尾处将机床主轴 Z 方向回零,主轴停转,冷却关闭。便于
检查工件加工质量。
3.在每一单条程序前加上相关的程序名称,便于机床操作员检查。
4.在程序结尾处增加加工时间的显示,便于工时计算。
5.用户可以选择普通攻牙和刚性攻牙
软件要求
软件要求软件要求
软件要求
• UG NX v2.0.4.2
• Post Builder v3.2.1
硬件要求
硬件要求硬件要求
硬件要求
• Windows 2000 + Service Package 4,或者 Windows XP + Service Package 1
• CPU 1 GHz 以上,内存 1 GB 以上, 64 MB 显存以上的图卡,并且支持 OpenGL。
初始设置
初始设置初始设置
初始设置:
::
:
1. 在 ugii_env.dat 文件中
UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_met
ric.def
2. 装载选项 Load option
From directory
3. 文件目录 将文件夹放在 E:\…\post\mill\

HTTP://WWW.UGGD.COM
第 3 页 共 32 页
操作指导
操作指导操作指导
操作指导:
::
:
步骤
步骤步骤
步骤
操作说明
操作说明操作说明
操作说明 图例说明
图例说明图例说明
图例说明
1
启动后处理构建器
启动后处理构建器启动后处理构建器
启动后处理构建器

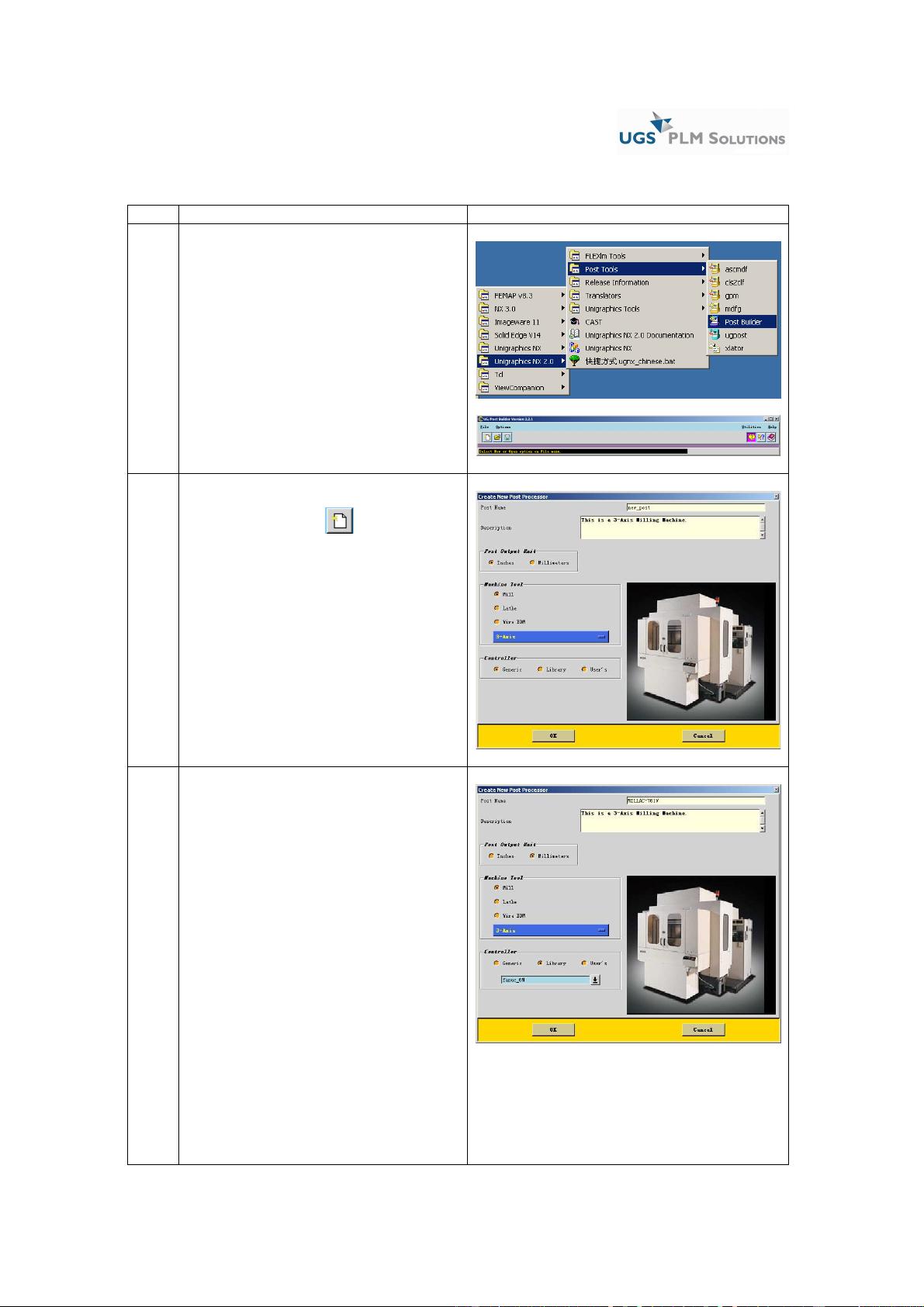

启动 NX/Post Builder
2
新建后处理
新建后处理新建后处理
新建后处理文件
文件文件
文件
按 File→New...图标
3
选择控制系统
选择控制系统选择控制系统
选择控制系统
在 Post Name 栏中输入 MILLAC-761V
在 Post Output Unit 处选择 Millimeters
确认 Machine Tool 选项在 Mill 上
点 3-axis 选择条,选默认的 3 轴机床
控制系统选 Library,并在下拉选项中选择
fanuc_6M
单击 OK

HTTP://WWW.UGGD.COM
第 4 页 共 32 页
4
显示轴机床简图
显示轴机床简图显示轴机床简图
显示轴机床简图
在 File 下拉菜单,选择 Save
找到 E:\post\mill 点击 OK

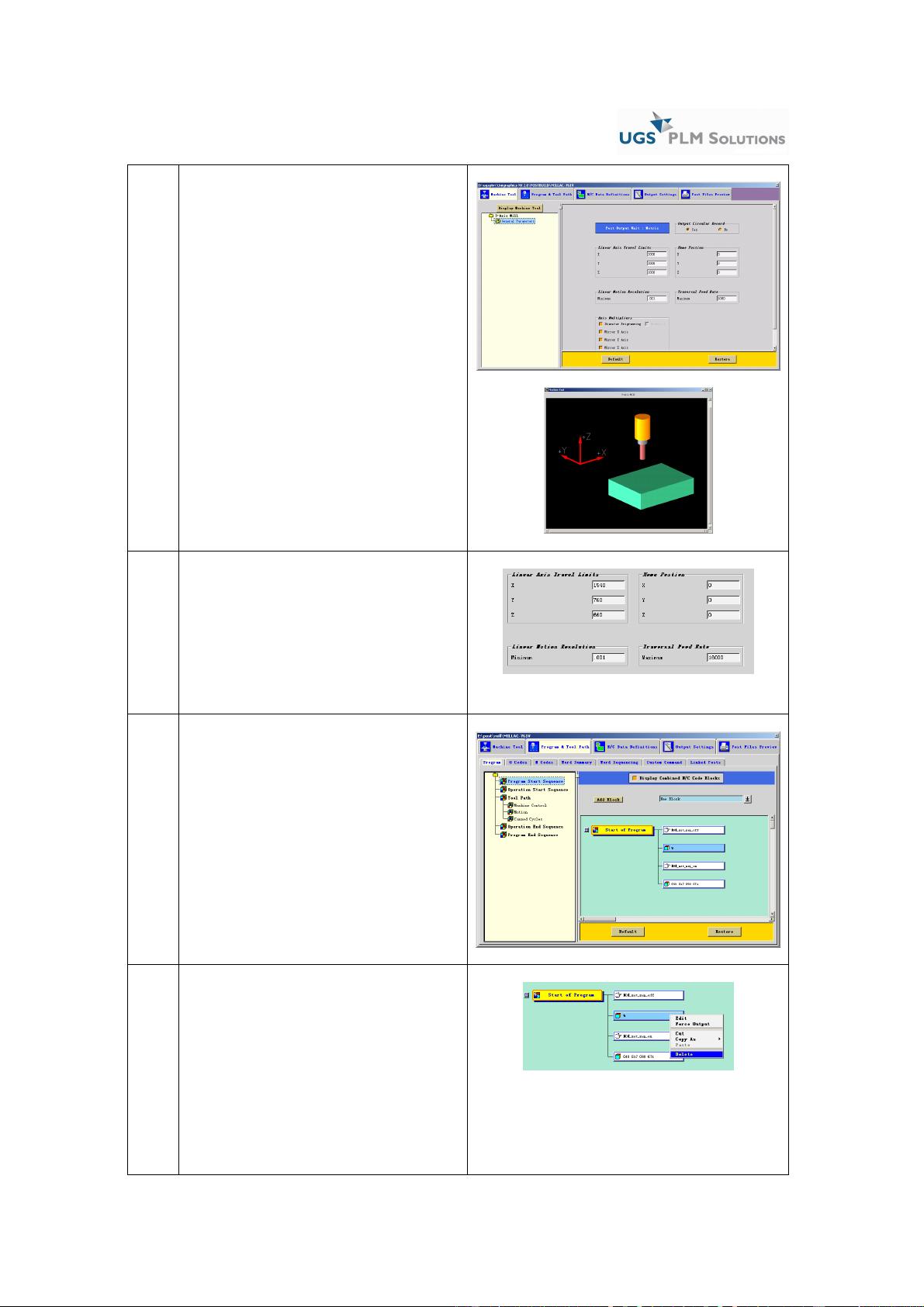

单击 Display Machine Tool,显示出 3 轴机
床简图。
单击 Close 退出
5
设定机床行程极限
设定机床行程极限设定机床行程极限
设定机床行程极限
将机床行程极限根据机床说明书设为
X=1540
Y=760
Z=660
将 Traversal Feed Rate Maximum 设为 16000
6
程序头定义
程序头定义程序头定义
程序头定义
选择 NX/Post Builder 的 Program and Tool
Path 中的 Program 子页
在左侧结构窗口中选择 Program Start
Sequence
7
删除
删除删除
删除%
用鼠标右键单击“MOM_set_seq_on”,在
弹出的菜单中选择 Delete

HTTP://WWW.UGGD.COM
第 5 页 共 32 页
8
参数选择
参数选择参数选择
参数选择

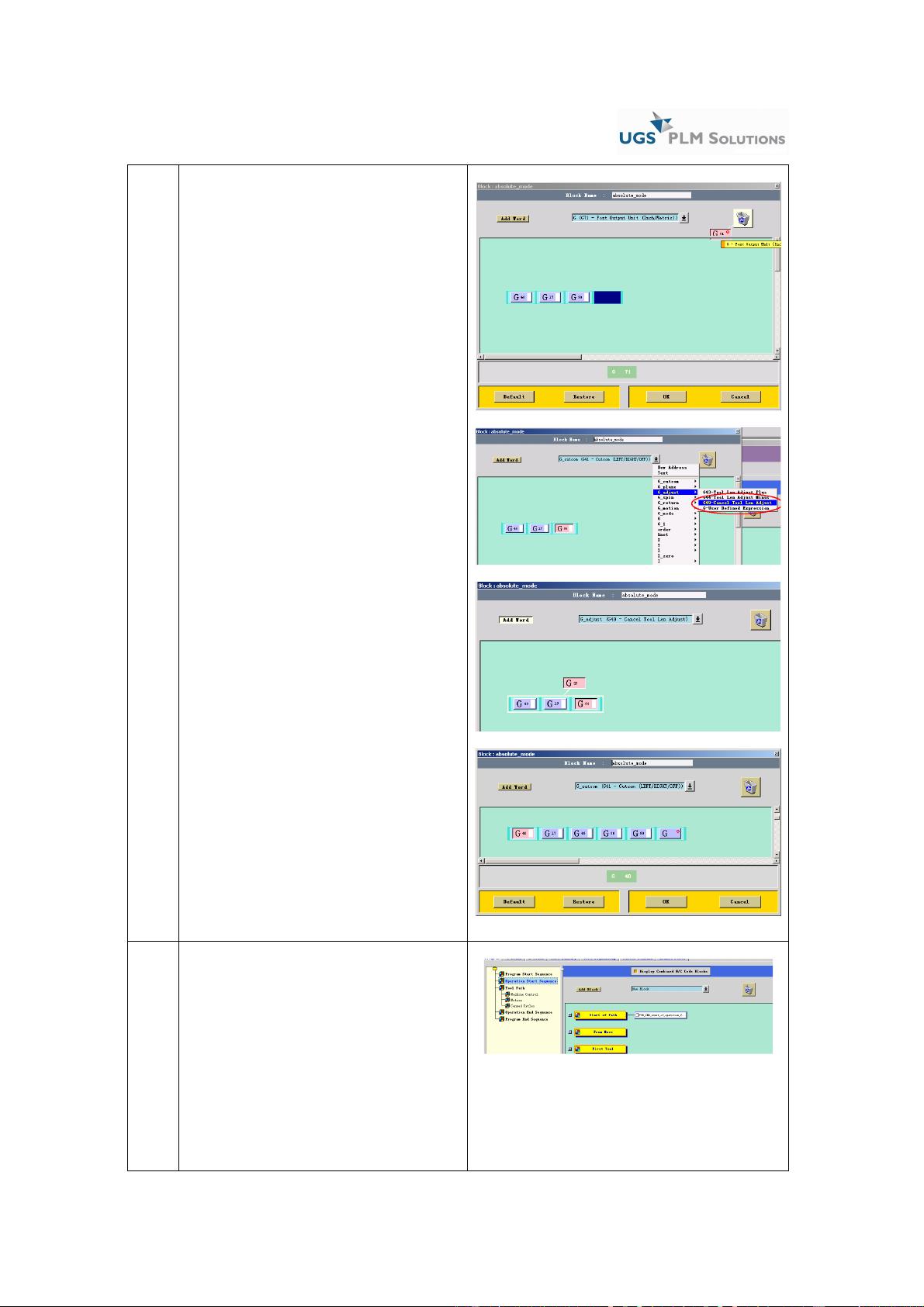

用鼠标左键单击“G40G17G90G71”
在弹出来的对话框中将“G71”拖到回收桶
从上方的下拉选项中选择
G_adjust→G49 加入
G_motion→G80 加入
G→G-MCS Fixture offset 加入
用鼠标右键单击“G49”,选择 Force
Output。
用鼠标右键单击“G80”,选择 Force
Output。
用鼠标右键单击“G ”,选择 Optional。
单击 OK 返回主界面
9
参数选择
参数选择参数选择
参数选择
在左侧结构窗口中选择 Operation Start
Sequence
单击右侧窗口中 Start of Path 节点下的
PB_CMD_start_of_operation_force_addresses
在弹出的 Custom Command 窗口中将文本
中 fourth_axis fifth_axis 内容选中
剩余31页未读,继续阅读
