华 北 电 力 大 学 科 技 学 院 实 验 报 告
实
验
名
称
实验一:基本题
实
验
环
境
SystemVue 仿真平台
实
验
目
的
1、能够熟练掌握和综合运用通信领域中的基本理论和专业知识;
2、能够完成通信基本理论的仿真;
3、锻炼运用知识,独立分析问题、解决问题的综合能力。
设
计
要
求
12、如果随机序列为三元码,对应的脉冲波形为升余弦波形,观察其眼
图,应该为几只“眼”?四元码又如何?用 System Vue 仿真验证,参看图
2.7-3 所示的例子。
设
计
方
案
实验原理:
眼图是通过用示波器观察接收端的基带信号波形,从而估计和调整
系统性能的一种方法。这种方法的具体做法是:用一个示波器跨接在抽
样判决器的输入端,然后调整示波器水平扫描周期,使其与接收码元的
周期同步。此时可以从示波器显示的图形上,观察码间干扰和信道噪声
等因素影响的情况,从而估计系统性能的优劣程度。在传输二进制信号
波形时,示波器现实的图形很像人的眼睛,故名“眼图”。
从以上分析可知,眼图可以定性反映码间串扰的大小和噪声的大
小,眼图还可以用来指示接受滤波器的调整,以减小码间串扰,改善系
统的性能。同时通过眼图我们还可以获得有关传输系统性能的许多信
息。
根据眼图的模型,我们可以获得以下信息:
(1)、最佳抽样时刻是“眼睛”张开最大的时刻;
(2)、定时误差灵敏度是眼图斜边的斜率,斜率越大,对位定时误
差越敏感;
(3)、图的阴影区的垂直高度表示抽样时刻上信号受噪声干扰的畸
变程度;
(4)、图中央的横轴位置对应于判决门限电平;
(5)、抽样时刻时,上下两阴影区的间隔距离之半为噪声容限,若
噪声瞬时值超过它就可能发生错判。
(6)、眼图模型中倾斜阴影带与横轴相交的区间表示了接受波形零
点位置的变化范围,即过零点畸变,它对于利用信号零交点的平均位置
来提取定时信息的接收系统有很大的影响。
1

华 北 电 力 大 学 科 技 学 院 实 验 报 告
实
验
步
骤

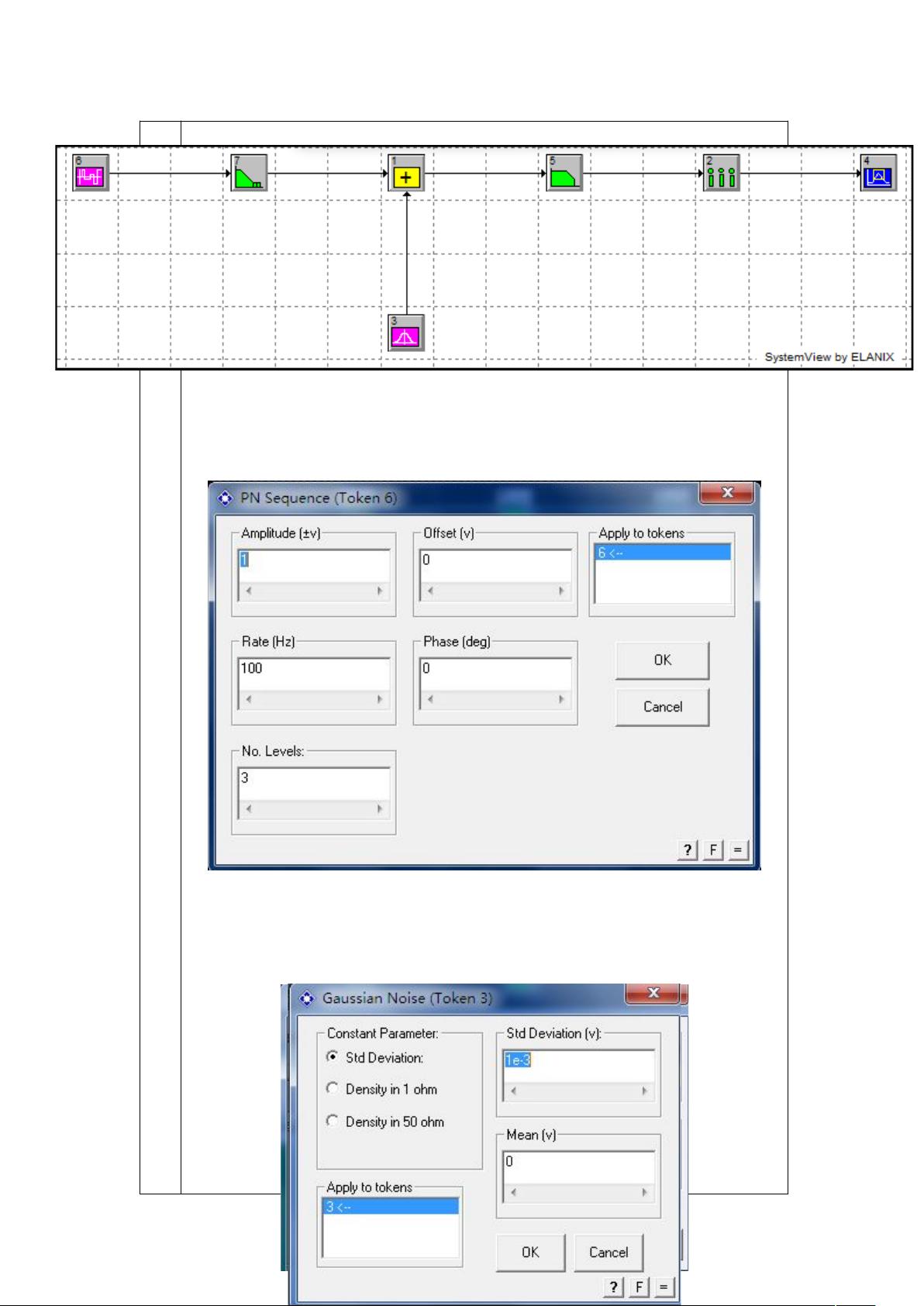

1、 按照实验要求连出实验图:
2、 按照实验要求选择输入的伪随机序列的参数:
3、 对 升 余
弦 参
数 设
置
4、 对 噪
声 信
号 参
数 进
2

华 北 电 力 大 学 科 技 学 院 实 验 报 告
实
验
步
骤

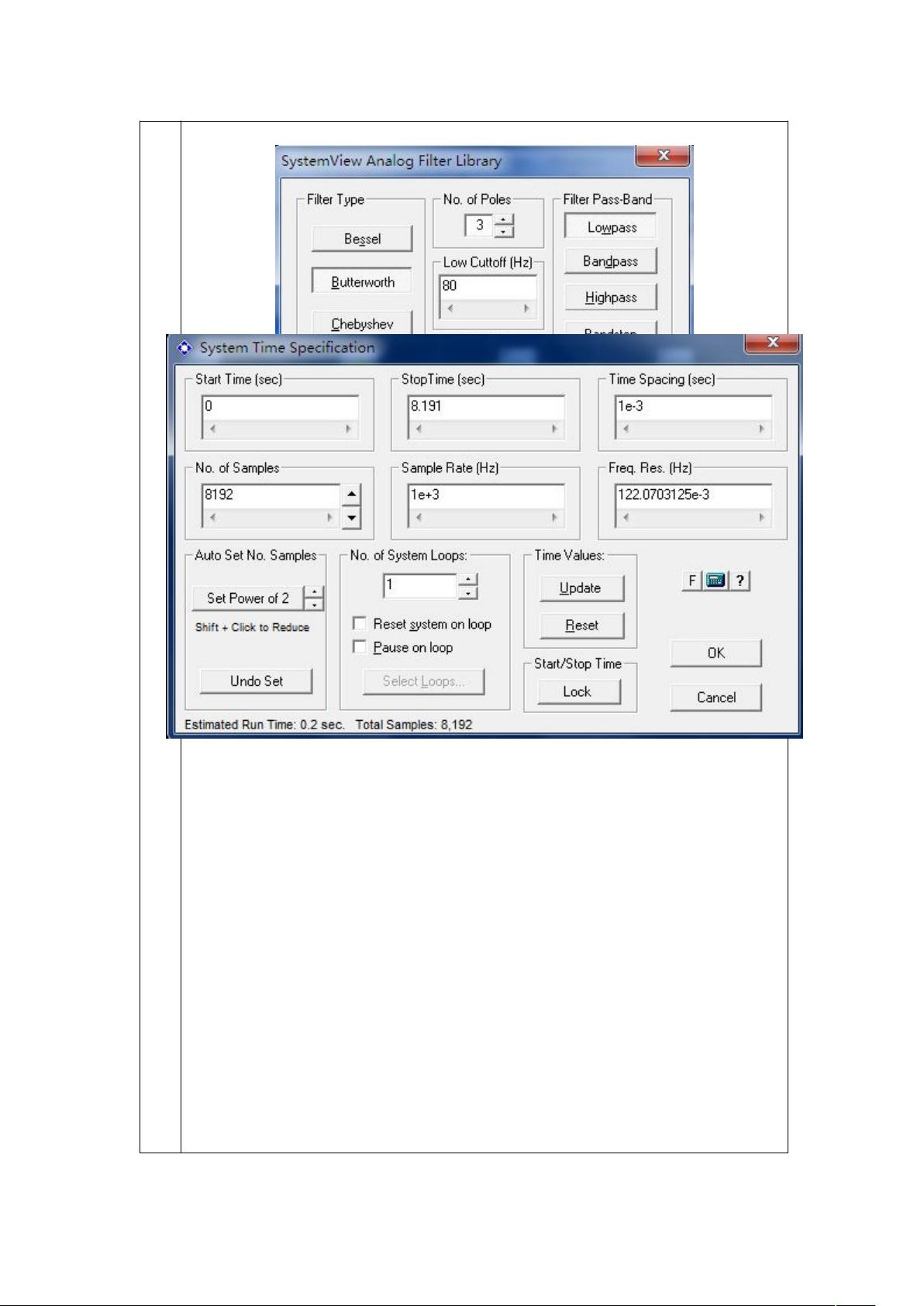

5、 设置低通滤波器的参数
6、 设 置
采 样
个数
7、 设置完参数对图像进行运行,查看波形及眼图。
8、 设置变成四元码的时候各个图形的参数。输入的随机序列参数有变
化,其他没变化
3
