DSP 实验指导书

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

83

实验二存储器实验

(一) 实验目的

了解 DSP 内部数据存储器和程序存储器的结构；

掌握 DSP 内部存储器和外部存储器的使用；

了解 DSP 指令的几种寻址方式。

(二) 实验设备

计算机；DSP 硬件仿真器；SZ-DSPD 实验开发系统。

(三)实验硬件设置

在做实验之前，需要接通该实验所需的硬件电路，本实验为：先将实验箱右侧的船型开

关往“I”方向打开电源，然后将系统主板左上角红色按钮按下接通+/-5V 电源；SZ-5416D

主控模块上的 J7，J9 短接；然后开始做实验，注意在做 DSP 实验时开始按 SZ-5416D 主

控模块上的 K1 硬件复位后，实验中不要再按复位键，以免实验由于 DSP 复位而失败。

(四)实验原理

DSP 芯片有丰富的内部快速存储器，使用内部存储器可以全速运行，达到芯片的最高速度，

因此，充分利用内部存储器可以使 DSP 系统的整体性能达到最佳。对于一般的应用，应

尽量采用内部 RAM，采用内部 RAM 时需做如下设置：

（1）将 X 芯片的 MC/MP 管脚接低电平，使 DSP 工作在微计算机方式；

（2）设置 OVLY=1，使片内的 0080H-3FFFH 既映射在程序区，又映射在数据区；

（3）如果要在数据区访问片内的 ROM 区，应设置 DROM=1。

使用这种工作方式时，由于程序区和数据区是重叠的，因此用户在编程时应注意程序

和数据区的划分。

对于外扩存储器，采用外部 SRAM，仍可以保存以上设置，只是需要改变*.CMD 文

件中的程序区和数据区的映射关系。请参考随机光盘中的实验例程。

本实验主要是对外扩数据存储器进行数据的存储、移动。该实验所需要的硬件主要是

DSP、CPLD、DRAM。实验过程是：让学生通过 CCS5000 的 DSP 仿真器对 DSP 进行

仿真，向 DSP 外扩 DRAM 写入数据、读数据、数据块的移动，其操作结果通过 CCS5000

仿真界面进行观察。

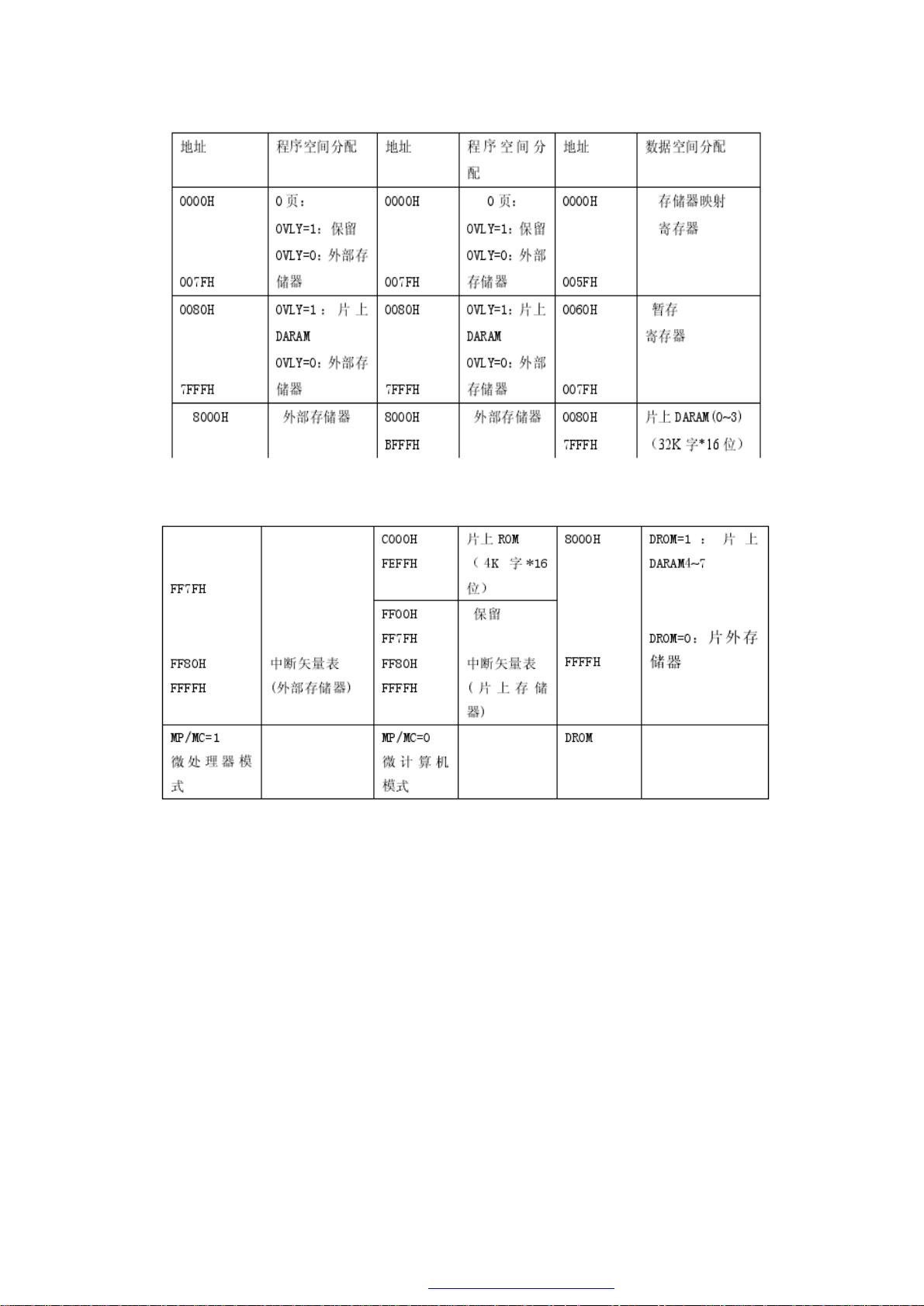

存储器的地址、空间分配表：

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
