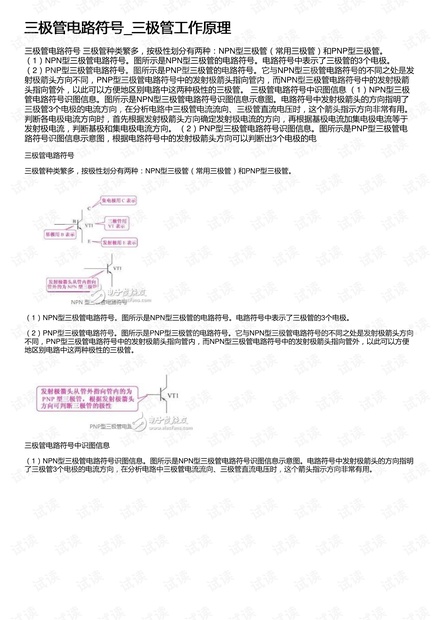

三极管电路符号_三极管工作原理

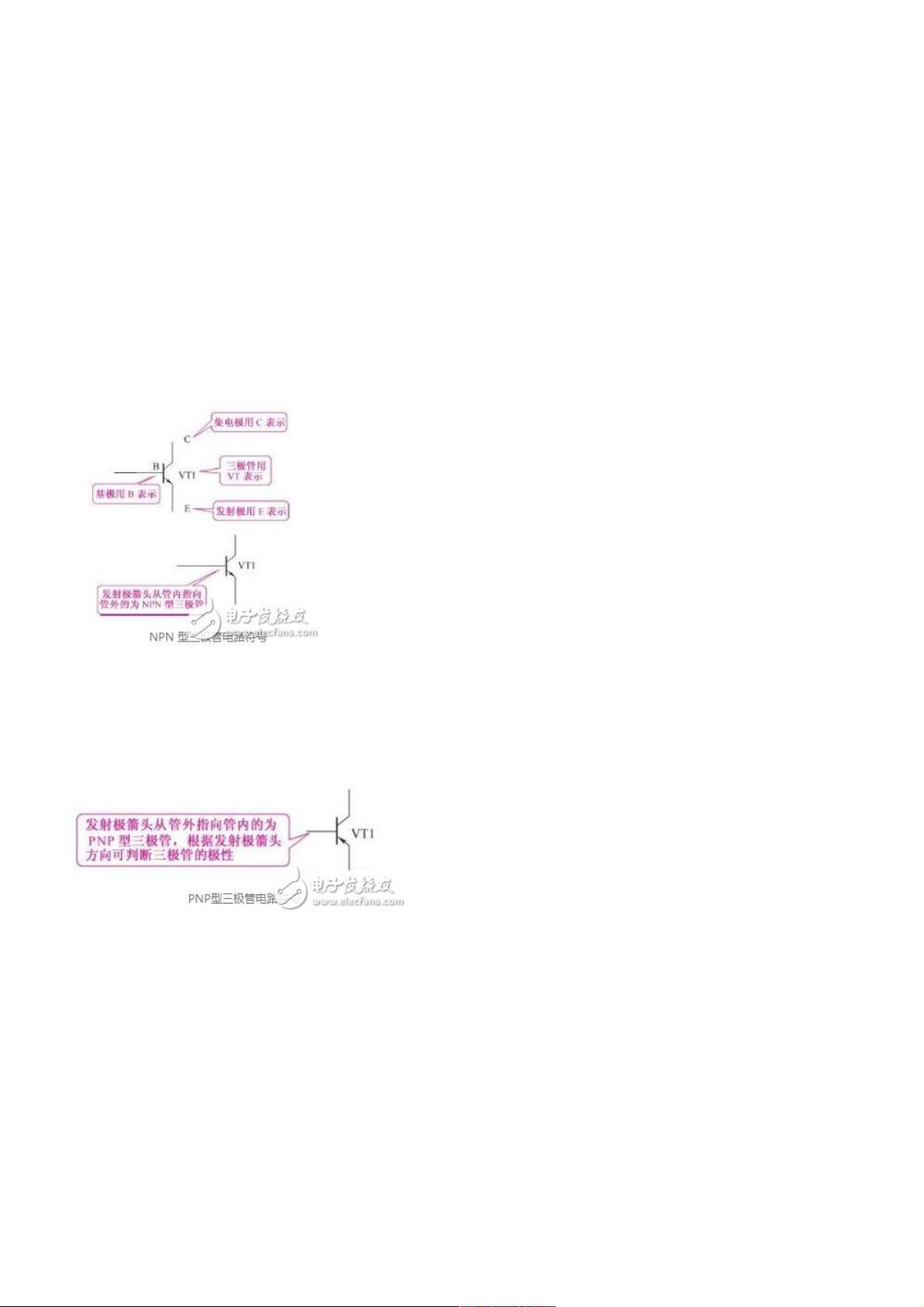

三极管电路符号 三极管种类繁多，按极性划分有两种：NPN型三极管（常用三极管）和PNP型三极管。 （1）NPN型三极管电路符号。图所示是NPN型三极管的电路符号。电路符号中表示了三极管的3个电极。 （2）PNP型三极管电路符号。图所示是PNP型三极管的电路符号。它与NPN型三极管电路符号的不同之处是发射极箭头方向不同，PNP型三极管电路符号中的发射极箭头指向管内，而NPN型三极管电路符号中的发射极箭头指向管外，以此可以方便地区别电路中这两种极性的三极管。 三极管电路符号中识图信息 （1）NPN型三极管电路符号识图信息。图所示是NPN型三极管电路符号识图信息示意图。电路符号中发射极箭头的方向指明了三极管3个电极的电流方向，在分析电路中三极管电流流向、三极管直流电压时，这个箭头指示方向非常有用。 判断各电极电流方向时，首先根据发射极箭头方向确定发射极电流的方向，再根据基极电流加集电极电流等于发射极电流，判断基极和集电极电流方向。 （2）PNP型三极管电路符号识图信息。图所示是PNP型三极管电路符号识图信息示意图，根据电路符号中的发射极箭头方向可以判断出3个电极的电
