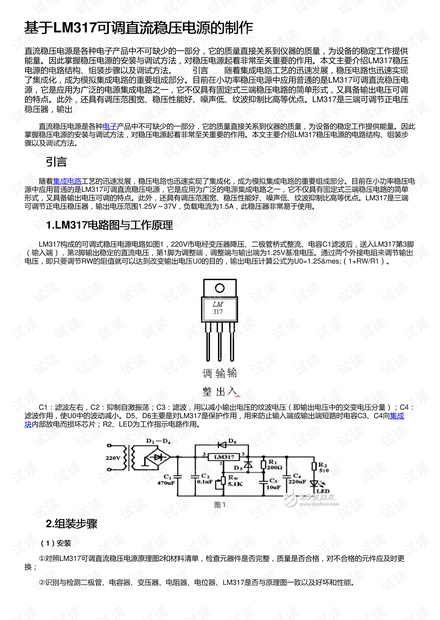

基于基于LM317可调直流稳压电源的制作可调直流稳压电源的制作
直流稳压电源是各种电子产品中不可缺少的一部分，它的质量直接关系到仪器的质量，为设备的稳定工作提供
能量。因此掌握稳压电源的安装与调试方法，对稳压电源起着非常至关重要的作用。本文主要介绍LM317稳压
电源的电路结构、组装步骤以及调试方法。 引言 随着集成电路工艺的迅速发展，稳压电路也迅速实现
了集成化，成为模拟集成电路的重要组成部分。目前在小功率稳压电源中应用普通的是LM317可调直流稳压电
源，它是应用为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的简单形式，又具备输出电压可调
的特点。此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。LM317是三端可调节正电压
稳压器，输出
直流稳压电源是各种电子产品中不可缺少的一部分，它的质量直接关系到仪器的质量，为设备的稳定工作提供能量。因此
掌握稳压电源的安装与调试方法，对稳压电源起着非常至关重要的作用。本文主要介绍LM317稳压电源的电路结构、组装步
骤以及调试方法。
引言 引言
随着集成电路工艺的迅速发展，稳压电路也迅速实现了集成化，成为模拟集成电路的重要组成部分。目前在小功率稳压电
源中应用普通的是LM317可调直流稳压电源，它是应用为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的简单
形式，又具备输出电压可调的特点。此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。LM317是三端
可调节正电压稳压器，输出电压范围1.25V～37V，负载电流为1.5A，此稳压器非常易于使用。
1.LM317电路图与工作原理电路图与工作原理
LM317构成的可调式稳压电源电路如图1，220V市电经变压器降压、二极管桥式整流、电容C1滤波后，送入LM317第3脚
（输入端），第2脚输出稳定的直流电压，第1脚为调整端，调整端与输出端为1.25V基准电压。通过两个外接电阻来调节输出
电压，即只要调节RW的阻值就可以达到改变输出电压U0的目的，输出电压计算公式为U0=1.25&mes;（1+RW/R1）。
C1：滤波左右，C2：抑制自激振荡；C3：滤波，用以减小输出电压的纹波电压（即输出电压中的交变电压分量）；C4：
滤波作用，使U0中的波动减小。D5、D6主要是对LM317是保护作用，用来防止输入端或输出端短路时电容C3、C4向集成
块内部放电而损坏芯片；R2、LED为工作指示电路作用。
2.组装步骤组装步骤
（ （1）安装）安装
①对照LM317可调直流稳压电源原理图2和材料清单，检查元器件是否完整，质量是否合格，对不合格的元件应及时更
换；
②识别与检测二极管、电容器、变压器、电阻器、电位器、LM317是否与原理图一致以及好坏和性能。
