在 allegro 中出 gerber 文件和 CAM350 中导入
cuijianw
适用范围：
Cadence Allegro 15.2
Mentor CAM350 8.7
正文：
准备工作：
为了保证出片的正确性，需要在设计 PCB 文件之前对一些系统参数进行设置，该设置
包括画图的精度，图片的尺寸，动态铺铜的格式。
◆ 设置画图的精度。

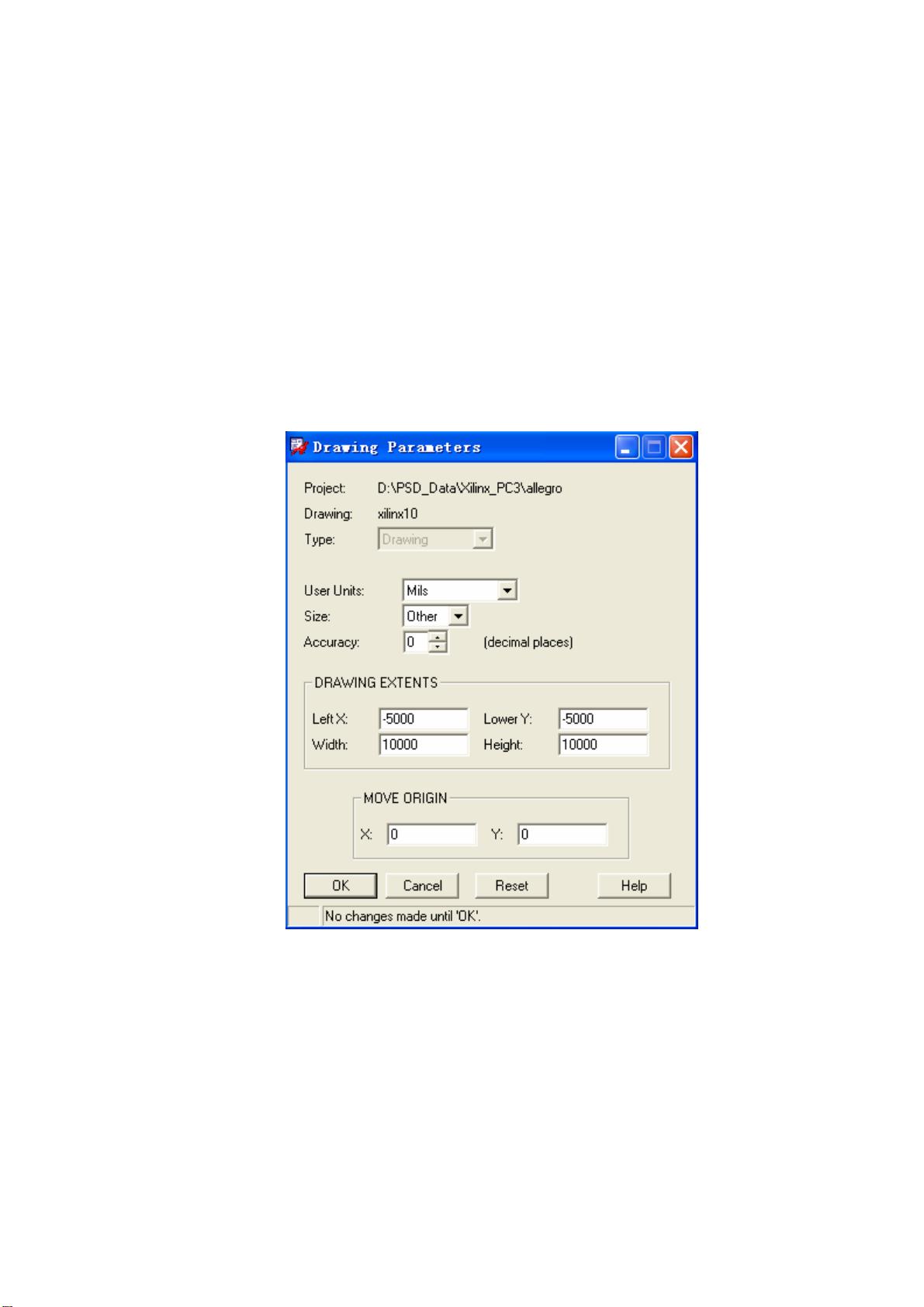

在 allegro 中打开 Setup->Drawing Size 菜单，调出设置对话框，如图 1。
图 1
在对话框中确定 User Units 选择 Mils，阿 Accuracy 选择 0，其他根据你的尺寸自行
定义。
设置完成选择 OK 按钮，使配置生效。
◆ 设置动态铺铜参数。

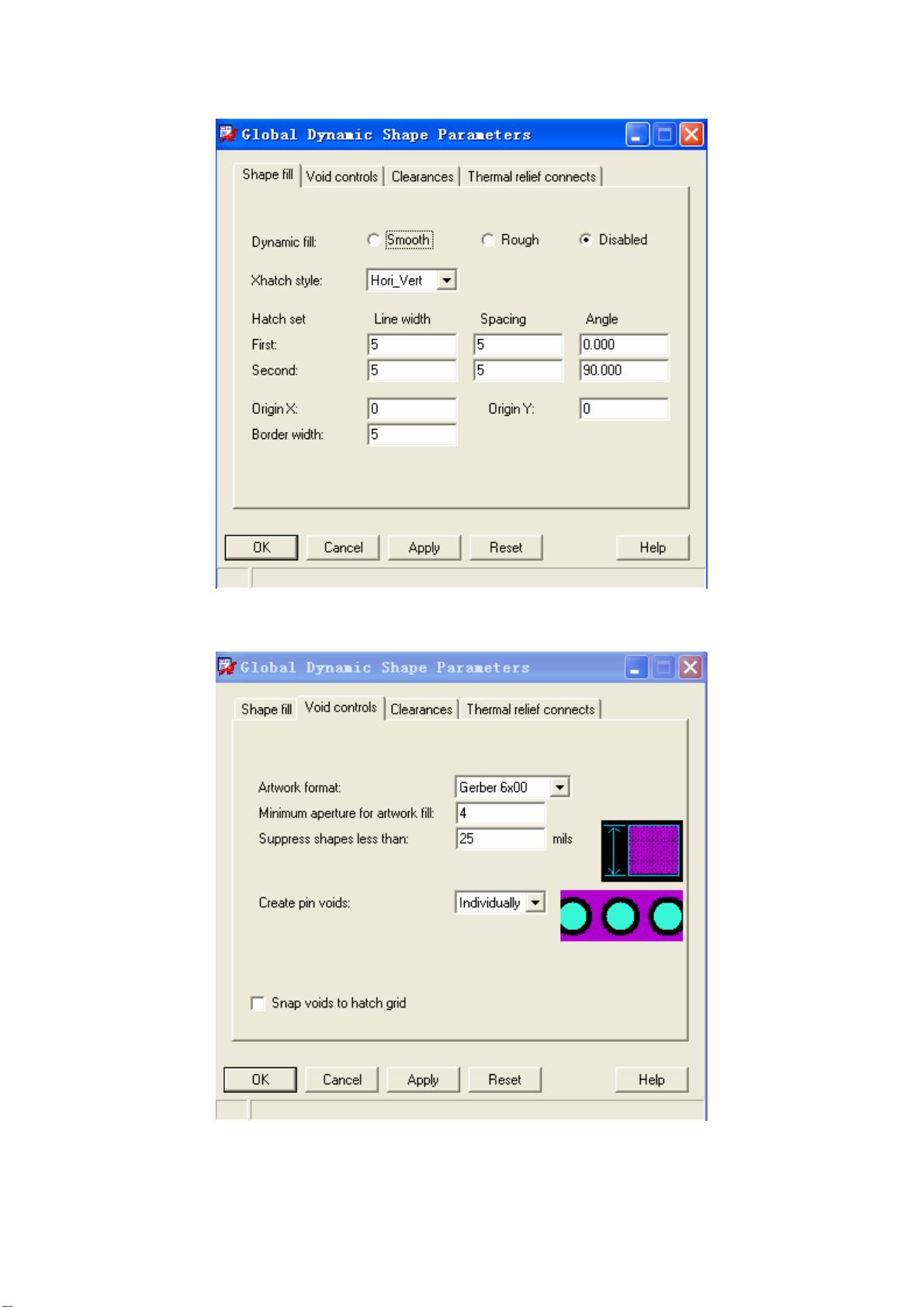

在 Allegro 中打开 Shape->Global Dynamic Params 菜单，如图 2。
