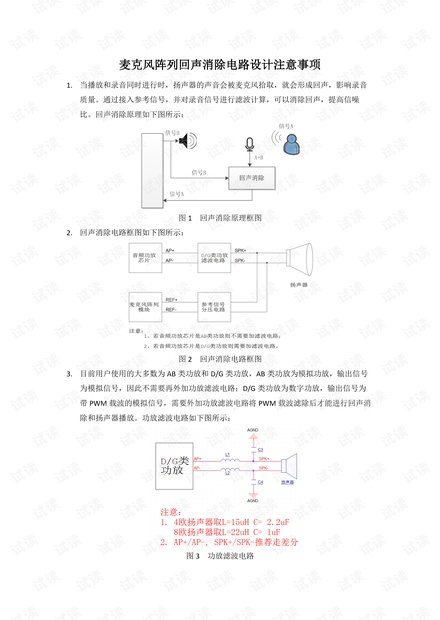

麦克风阵列回声消除电路设计注意事项
1. 当播放和录音同时进行时，扬声器的声音会被麦克风拾取，就会形成回声，影响录音
质量。通过接入参考信号，并对录音信号进行滤波计算，可以消除回声，提高信噪
比。回声消除原理如下图所示：
图 1 回声消除原理框图
2. 回声消除电路框图如下图所示：
图 2 回声消除电路框图
3. 目前用户使用的大多数为 AB 类功放和 D/G 类功放，AB 类功放为模拟功放，输出信号
为模拟信号，因此不需要再外加功放滤波电路；D/G 类功放为数字功放，输出信号为
带 PWM 载波的模拟信号，需要外加功放滤波电路将 PWM 载波滤除后才能进行回声消
除和扬声器播放。功放滤波电路如下图所示：
图 3 功放滤波电路
