大电流型功率放大器大电流型功率放大器PA04及其应用及其应用
PA04是美国APEX公司推出的一种场效应管功率运算放大器，它具有工作电压高（200V）、输出电流大
（20A）、高转换速率（50V／μs）、低失真等特点。
1 概述 概述
PA04的使用很灵活。

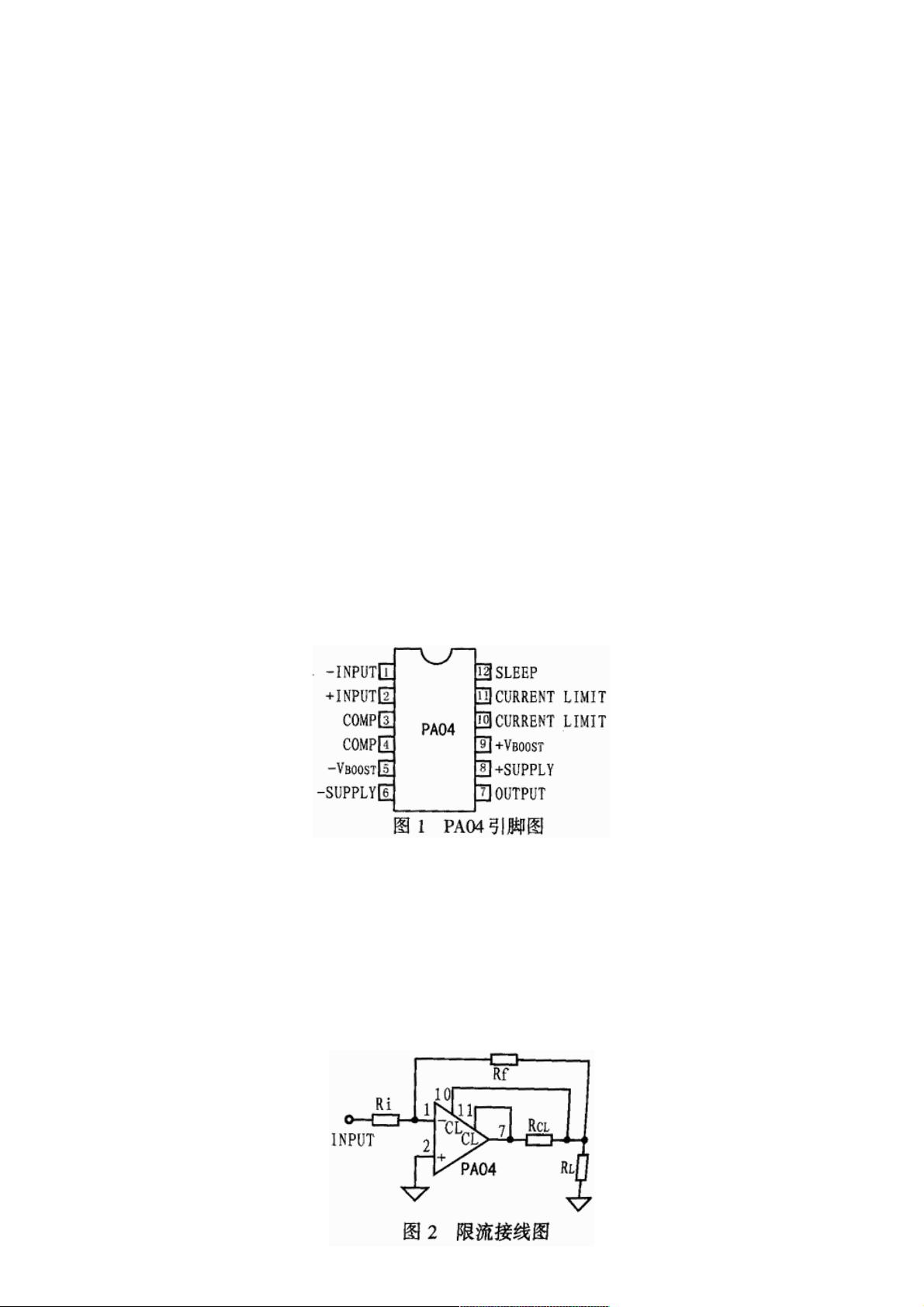

PA04采用12脚双列直插（DIP）封装，密封性好，且在内部互相绝缘。其引脚排列如图1所示。各引脚功能如下：
1脚（－INPUT）：负输入端；
2脚（＋INPUT）：正输入端；
3脚、4脚（COMP）：相位补偿；
5脚（－VBOOST）：负增强电压输入；
6脚（OUTPUT）：负电源；
7脚（－Supply）：输出端；
8脚（＋Supply）：正电源；
9脚（＋VBOOST）：正增强电压输入；
10脚、11脚（CURRENT、LIMIT）：限流反馈输入；
12脚：休眠控制端。
当不采用增强电压输入时，可将5脚、6脚以及8脚、9脚分别短路。
2 工作原理 工作原理
PA04为大电流
2.1 限流和限流电阻限流和限流电阻
PA04的引脚10和引脚11用于电流反馈输入时的连接电路如图2所示，图中，引脚11与放大器的输出端直接连接，引脚10
与限流电阻连接。这样连接的好处是可以旁路其它任何寄生阻抗。限流电阻必须接在图2所示的位置。其大小可以通过下式计
算：
RCL＝0.76／ILIMIT
