PLC
三菱_FX 系列编程口&串口驱动
使用详解
北京昆仑通态
2009-8-19
做神州工控先锋 创民族软件精华
I
目 录
目 录 .......................................................... I
前 言 .......................................................... 1
1、三菱 FX 系列 PLC 简介 ........................................... 2
1.1 三菱 FX 系列 PLC 基本组成 ......................................2
1.2 三菱 FX 系列 PLC 型号说明 ......................................2
1.3 三菱 FX 系列 PLC 性能介绍 ......................................3
1.4 FX 系列寄存器介绍 ............................................4
1.5 三菱 FX 系列 PLC 编程软件 GX DEVELOPER 介绍 .......................5
2、三菱 FX 系列编程口及串口硬件连接及参数设置...................... 6
2.1 编程口连接及参数设置 .........................................6
2.1.1 编程口通讯方式 ..........................................6
2.1.2 编程口通讯参数设置 ......................................7
2.2 串口连接及参数设置 ...........................................8
2.2.1 串口通讯方式 ............................................8
2.2.2 串口通讯参数设置 ........................................9
2.3 三菱 FX2N 与 MCGSTCP 的通讯连接 ................................14
3、MCGS 嵌入版三菱 FX2N 驱动构件的基本使用 ........................ 15
3.1 驱动构件添加 ................................................15
3.2 基本参数设置 ................................................17
3.3 内部属性设备 ................................................18
3.4 设备命令使用 ................................................20
3.5 易用性接口支持 ..............................................23
4、三菱 FX 系列通讯调试步骤及方法 ................................ 27
4.1 驱动设备调试 ................................................27
4.2 模拟运行测试 ................................................27
4.3 设备调试与模拟运行、运行区别 ................................28
4.4 设备调试注意事项 ............................................29
5、MCGSTPC 触摸屏与三菱 FX2N 典型应用方案 ......................... 30
6、三菱 FX 系列驱动常见问题处理 .................................. 31
6.1 根据通讯状态判断驱动问题 ....................................31
6.2 其它常见驱动问题 ............................................32
做神州工控先锋 创民族软件精华
1
前 言
FX 系列 PLC 是由三菱公司近年来推出的高性能小型可编程控制器,以逐步替代三菱公
司原 F、F1、F2 系列 PLC 产品。其中 FX2 是 1991 年推出的产品,FX0 是在 FX2 之后推出
的超小型 PLC,近几年来又连续推出了将众多功能凝集在超小型机壳内的 FX0S、FX1S、
FX0N、FX1N、FX2N、FX2NC 等系列 PLC,具有较高的性能价格比,应用广泛。它们采用
整体式和模块式相结合的叠装式结构。
北京昆仑通态的嵌入式 McgsTpc 触摸屏支持与三菱 FX 系列 PLC 通讯。而本文档的编
写目的,是为了使用户更好了解 McgsTpc 触摸屏与三菱 FX 系列 PLC 的通讯及相关设置,
以及典型的通讯应用方案,并解决用户在与三菱 FX 系列 PLC 通讯过程中出现的问题。
现对各章节内容简要概况说明如下:
第一章介绍三菱 FX 系列 PLC 介绍,及相关编程软件的安装和使用要求。
第二章讲解三菱 FX 系列 PLC 的硬件通讯接线及对应参数设置,以及与 McgsTpc 触摸
屏的通讯连接方式。
第三章讲解 MCGS 嵌入版三菱 FX2N PLC 驱动构件的基本使用,包括构件的添加,基
本属性参数设置、内部属性及通道的添加,以及与编程软件寄存器类型的对应关系、设备命
令的使用。
第四章讲解 MCGS 与三菱 FX 系列 PLC 通讯时的调试步骤及测试方法,包括:调试步
骤说明、设备调试、模拟运行及实际测试的方法及区别。
第五章列举 McgsTpc 触摸屏+三菱 FX 系列 PLC 的典型应用方案,以及其中的注意事项。
第六章讲解 MCGS 与三菱 FX 系列 PLC 通讯时,常见问题的解决方法。
第七章列举 MCGS 现有驱动历史版本及相关问题的处理方法。
做神州工控先锋 创民族软件精华
2
1、三菱 FX 系列 PLC 简介
FX 系列 PLC 是由三菱公司近年来推出的高性能小型可编程控制器。其中 FX2 是 1991
年推出的产品,FX0 是在 FX2 之后推出的超小型 PLC,近几年来又连续推出了将众多功能
凝集在超小型机壳内的 FX0S、FX1S、FX0N、FX1N、FX2N、FX2NC 等系列 PLC,具有较
高的性能价格比,应用广泛。它们采用整体式和模块式相结合的叠装式结构。
FX2N 系列是 FX 系列 PLC 家族中最先进的系列。FX2N 系列具备如下特点:I/O 最大
可支持 256 点、程序执行更快、全面增强了通信功能、适合世界各国不同的电源以及满足于
各种需要的大量特殊功能和网络模块。开发了各个范围的特殊功能模块以满足不同的需要
----模拟 I/O,高速计数器。定位控制达到 16 轴,脉冲串输出或为 J 和 K 型热电偶或 Pt 传感
器开发了温度模块。对每一个 FX2N 主单元可配置总计达 8 个特殊功能模块。连接到世界上
最 流行 的开 放 式网络 CC-Link, Profibus DP , 新增 加 CC-LINK 主 站模 块。 可 扩 展
RS232/422/485 通讯口。
1.1 三菱 FX 系列 PLC 基本组成
FX 系列可编程控制器由基本单元、扩展单元、扩展模块及特殊功能单元构成。
1)基本单元:CPU、存储器、输入输出及电源,是 PLC 的主要部分。
2)扩展单元:用于增加可编程控制器 I/O 点数的装置,内部设有电源。
3)扩展模块:用于增加可编程控制器 I/O 点数及改变可编程控制器 I/O 点数比例,
内部无电源,所用电源由基本单元或扩展单元供给。
扩展单元及扩展模块无 CPU ,必须与基本单元一起使用。特殊功能单元是一些专门
用途的装置。
1.2 三菱 FX 系列 PLC 型号说明

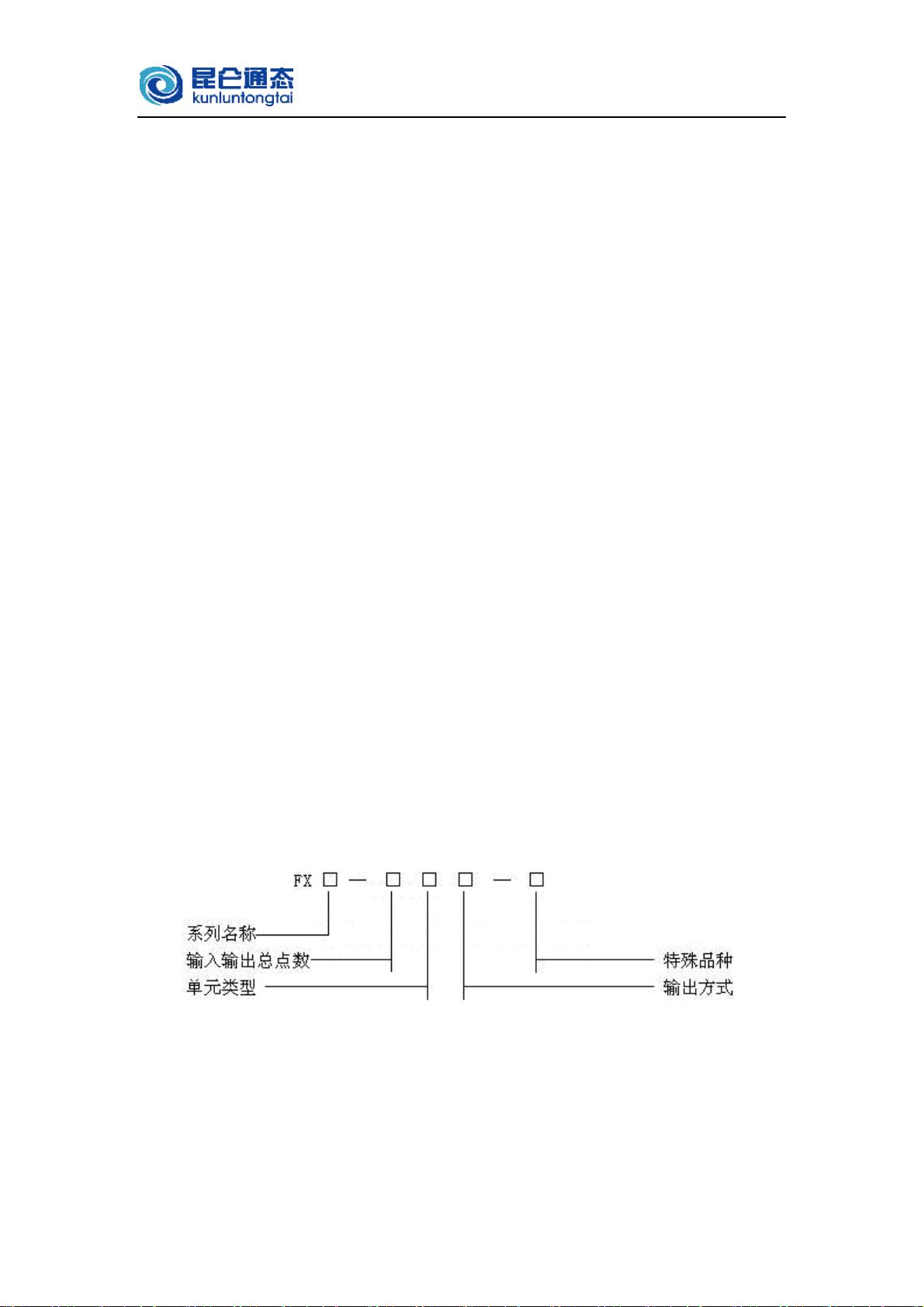

FX 系列 PLC 型号的含义如下:
图 1-1 FX 系列 PLC 型号
其中系列名称:如 0、2、0S、1S、ON、1N、2N、2NC 等
单元类型: M──基本单元
E──输入输出混合扩展单元
Ex──扩展输入模块
EY──扩展输出模块
做神州工控先锋 创民族软件精华
3
输出方式:R──继电器输出
S──晶闸管输出
T──晶体管输出
特殊品种:D──DC 电源,DC 输出
A1──AC 电源,AC(AC100~120V)输入或 AC 输出模块
H──大电流输出扩展模块
V──立式端子排的扩展模块
C──接插口输入输出方式
F──输入滤波时间常数为 1ms 的扩展模块
如果特殊品种一项无符号,为 AC 电源、DC 输入、横式端子排、标准输出。例如 FX2N
-32MT-D 表示 FX2N 系列,32 个 I/O 点基本单位,晶体管输出,使用直流电源,24V 直
流输出型。
1.3 三菱 FX 系列 PLC 性能介绍
型号 I/0 点数 基本指令执行时间 功能指令 模拟模块量 通信
FX0S
10~30 1.6~3.6μs 50 无 无
FX0N
24~128 1.6~3.6μs 55 有 较强
FX1N
14~128 0.55~0.7μs 177 有 较强
FX2N
16~256 0.08μs 298 有 强
表 1-1 FX 系列 PLC 主要产品的性能比较
环境温度 使用温度 0~55
0
C,储存温度-20~70
0
C
环境湿度 使用时 35%~85%RH(无凝露)
防震性能 JISC0911 标准,10~55HZ,0.5 ㎜(最大 2G),3 轴方向各 2 次(但用 DIN 导
轨安装时为 0.5G)
抗冲击性能 JISC0912 标准,10G,3 轴方向各 3 次
抗噪声能力 用噪声模拟器产生电压为 1000 伏(峰-峰值)、脉宽 1цs、30~100Hz 的噪
声
绝缘耐压 AC1500V,1min(接地端与其他端子间)
绝缘电阻 5MΏ以上(DC500V 兆欧表测量,接地端与其他端子间)
接地电阻 第三种接地,如接地有困难,可以不接
使用环境 无腐蚀性气体,无尘埃。
表 1-2 FX 系列 PLC 的环境指标
项目 继电器输入 晶闸管输出 晶体管输出
外部电
源
AC250V 或
DC30V 以下
AC85~240V DC5V~30V
最大电
阻负载
2A/1 点、8A/4
点、8A/8 点
0.3A/点、0.8A/4 点
(1A/1 点 2A/4 点)
0.5A/1 点、0.8A/4 点、(0.1A/1 点、0.4A/4
点)、(1A/1 点、2A/4 点)、(0.3A/1
点、1.6A/16 点)
最大感
性负载
80VA 15VA/AC100V、
30VA/AC200 V
12W/DC24V
最大灯 100W 30W 1.5W/DC24V
