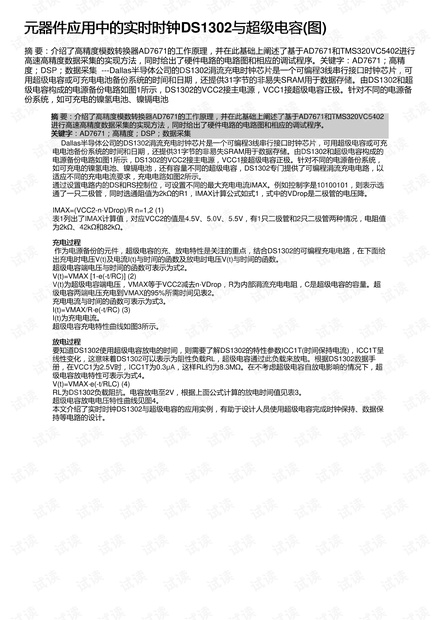

元器件应用中的实时时钟元器件应用中的实时时钟DS1302与超级电容与超级电容(图图)

摘要：介绍了高精度模数转换器AD7671的工作原理，并在此基础上阐述了基于AD7671和TMS320VC5402进行

高速高精度数据采集的实现方法，同时给出了硬件电路的电路图和相应的调试程序。关键字：AD7671；高精

度；DSP；数据采集 ---Dallas半导体公司的DS1302涓流充电时钟芯片是一个可编程3线串行接口时钟芯片，可

用超级电容或可充电电池备份系统的时间和日期，还提供31字节的非易失SRAM用于数据存储。由DS1302和超

级电容构成的电源备份电路如图1所示，DS1302的VCC2接主电源，VCC1接超级电容正极。针对不同的电源备

份系统，如可充电的镍氢电池、镍镉电池

摘摘要要：介绍了高精度模数转换器AD7671的工作原理，并在此基础上阐述了基于AD7671和TMS320VC5402

进行高速高精度数据采集的实现方法，同时给出了硬件电路的电路图和相应的调试程序。

关键字关键字：AD7671；高精度；DSP；数据采集

---Dallas半导体公司的DS1302涓流充电时钟芯片是一个可编程3线串行接口时钟芯片，可用超级电容或可充

电电池备份系统的时间和日期，还提供31字节的非易失SRAM用于数据存储。由DS1302和超级电容构成的

电源备份电路如图1所示，DS1302的VCC2接主电源，VCC1接超级电容正极。针对不同的电源备份系统，

如可充电的镍氢电池、镍镉电池，还有容量不同的超级电容，DS1302专门提供了可编程涓流充电电路，以

适应不同的充电电流要求，充电电路如图2所示。

通过设置电路内的DS和RS控制位，可设置不同的最大充电电流IMAX。例如控制字是10100101，则表示选

通了一只二极管，同时选通阻值为2kΩ的R1，IMAX计算公式如式1，式中的VDrop是二极管的电压降。

IMAX=(VCC2-n·VDrop)/R n=1,2 (1)

表1列出了IMAX计算值，对应VCC2的值是4.5V、5.0V、5.5V，有1只二极管和2只二极管两种情况，电阻值

为2kΩ、42kΩ和82kΩ。

充电过程充电过程

作为电源备份的元件，超级电容的充、放电特性是关注的重点，结合DS1302的可编程充电电路，在下面给

出充电时电压V(t)及电流I(t)与时间的函数及放电时电压V(t)与时间的函数。

超级电容端电压与时间的函数可表示为式2。

V(t)=VMAX [1-e(-t/RC)] (2)

V(t)为超级电容端电压，VMAX等于VCC2减去n·VDrop，R为内部涓流充电电阻，C是超级电容的容量。超

级电容两端电压充电到VMAX的95%所需时间见表2。

充电电流与时间的函数可表示为式3。

I(t)=VMAX/R·e(-t/RC) (3)

I(t)为充电电流。

超级电容充电特性曲线如图3所示。

放电过程放电过程

要知道DS1302使用超级电容放电的时间，则需要了解DS1302的特性参数ICC1T(时间保持电流)，ICC1T呈

线性变化，这意味着DS1302可以表示为阻性负载RL，超级电容通过此负载来放电。根据DS1302数据手

册，在VCC1为2.5V时，ICC1T为0.3μA，这样RL约为8.3MΩ。在不考虑超级电容自放电影响的情况下，超

级电容放电特性可表示为式4。

V(t)=VMAX·e(-t/RLC) (4)

RL为DS1302负载阻抗。电容放电至2V，根据上面公式计算的放电时间值见表3。

超级电容放电电压特性曲线见图4。

本文介绍了实时时钟DS1302与超级电容的应用实例，有助于设计人员使用超级电容完成时钟保持、数据保

持等电路的设计。
