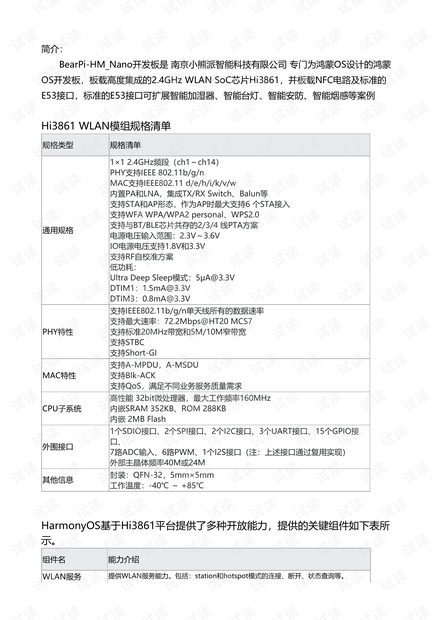

简介:
BearPi-HM_Nano开发板是南京小熊派智能科技有限公司专门为鸿蒙OS设计的鸿蒙
OS开发板,板载高度集成的2.4GHzWLANSoC芯片Hi3861,并板载NFC电路及标准的
E53接口,标准的E53接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例
Hi3861WLAN模组规格清单
规格类型 规格清单
通用规格
1×12.4GHz频段(ch1~ch14)
PHY支持IEEE802.11b/g/n
MAC支持IEEE802.11d/e/h/i/k/v/w
内置PA和LNA,集成TX/RXSwitch、Balun等
支持STA和AP形态,作为AP时最大支持6个STA接入
支持WFAWPA/WPA2personal、WPS2.0
支持与BT/BLE芯片共存的2/3/4线PTA方案
电源电压输入范围:2.3V~3.6V
IO电源电压支持1.8V和3.3V
支持RF自校准方案
低功耗:
UltraDeepSleep模式:5μA@3.3V
DTIM1:1.5mA@3.3V
DTIM3:0.8mA@3.3V
PHY特性
支持IEEE802.11b/g/n单天线所有的数据速率
支持最大速率:72.2Mbps@HT20MCS7
支持标准20MHz带宽和5M/10M窄带宽
支持STBC
支持Short-GI
MAC特性
支持A-MPDU,A-MSDU
支持Blk-ACK
支持QoS,满足不同业务服务质量需求
CPU子系统
高性能32bit微处理器,最大工作频率160MHz
内嵌SRAM352KB、ROM288KB
内嵌2MBFlash
外围接口
1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接
口、
7路ADC输入、6路PWM、1个I2S接口(注:上述接口通过复用实现)
外部主晶体频率40M或24M
其他信息
封装:QFN-32,5mm×5mm
工作温度:-40℃~+85℃
HarmonyOS基于Hi3861平台提供了多种开放能力,提供的关键组件如下表所
示。
组件名 能力介绍
WLAN服务
提供WLAN服务能力。包括:station和hotspot模式的连接、断开、状态查询等。
