首页双机热备安装手册 dell服务器
双机热备安装手册 dell服务器

本文将详细介绍基于DELL服务器和微软Cluster技术的双机冗错方案的软硬件安装。以及Cluster的技术简介。 同时介绍基于以上双机冗错方案的数据库(Oracle8i、SqlServer7)安装配置。
资源详情
资源评论
资源推荐

说明:
本文将详细介绍基于DELL服务器和微软Cluster技术的双机冗错方案的软硬件安装。
以及Cluster的技术简介。
同时介绍基于以上双机冗错方案的数据库(Oracle8i、SqlServer7)安装配置。
DELL 双机安装
4.1 软硬件要求
4.1.1 硬件
网卡2 块 Intel Pro/100+ Ethernet NIC或者3Com的网卡
RAID 卡一块PowerEdge Expandable RAID Controller 2/SC card
一个PowerVault 20xS storage system 磁盘阵列柜内置有三个34.6G 的硬盘
4.1.2 软件
1. 安装软件
Windows NT Server 4.0 企业版
NT Service Pack4
IE4.01Sevice Pack1
2. 驱动程序
网卡驱动程序Intel Pro/100+ Driver diskette
SCSI 驱动程序Adaptec 7890 SCSI Controller Driver diskette
RAID 卡驱动程序PowerEdge Expandable RAID Controller 2/SC (PERC
2/SC) NT Driver diskette
显示卡驱动程序ATI 3D RAGE PRO Drivers Diskette
说明
上述软件均由DELL公司提供。NTServer4.0企业版由DELL公司OEM。其他的驱动在
DELL的OpenManager里面。
4.2 硬件结构及组网

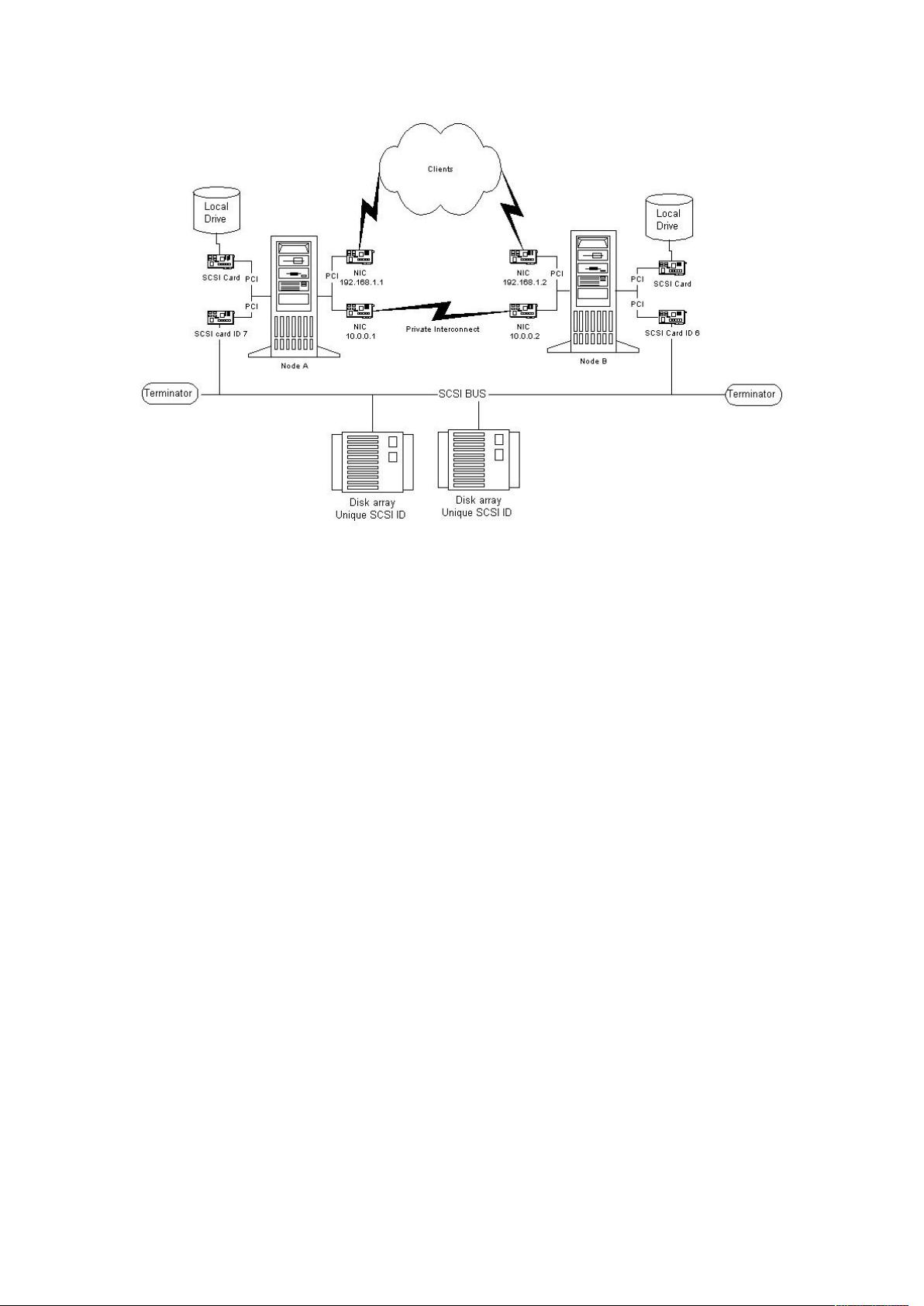

硬件结构及组网如下开始安装任何软件时首先按图4 -1 将硬件连接好
图4-1 硬件组网图

我们的配置中,只需要两块网卡,一块连局域网,一块作为心跳线
注意
1) 心跳线采用交叉网线,做法参见附录
2) PCI 插槽序号要求严格需保证DELL 服务器的阵列卡所在槽位的序号在两
块网卡之前
3) 双网卡的IP 地址网段必须不同才能同时工作
4)本地硬盘的需要连接在SCSI卡上,而不能连接在阵列卡上面。所以为了安装程序能够
辨认本地硬盘,需要将阵列卡进行跳线。打开阵列的背板,抽出两块阵列卡,卡的右下角
有个跳线(Force Join)将其连接上。重新插回阵列卡。
4.3 配置RAID 信息
确保所有的电源线连接正常接通PV 20xS 磁盘阵列柜的电源
接通服务器A 的电源此时PV 20xS 磁盘阵列柜检测到一台服务器已经加电立即开始运行
工作。现象为可以看到阵列启动工作指示灯。
当服务器A 启动时进入POST 状态(未进入操作系统的安装)按下组合键<Ctrl><m>进入
PERC2/SC RAID 卡BIOS 配置功能
从Management 菜单中选择Objects
从Objects 菜单中选择Adapter
从Adapter 菜单中选择Cluster Mode
对Cluster Mode 菜单的值选择Enable 并确认所设定的值
改变SCSI ID 的值为6(SCSI的却省控制ID为7)
退回到主菜单从主菜单中选择Configure
从Configure 菜单中选择Easy Configuraion
使用移位键选择4 个物理硬盘硬盘显示从READY 变为ONLINE 按下Enter 键
加亮RAID 按下<Enter>键
选择RAID 5 按下<Enter>键进行确认
选择Advance

选择Stripe Size
设置Stripe Size 的值为64K
选择Read-ahead
设置Read-ahead 的值为No Readahead
选择Accept 并按<Enter>键
退回到主菜单从主菜单中选择Initialize
使用移位键选择所有的逻辑驱动器
按空格键选择加亮的逻辑驱动器进行初始化
按<F10>并在确认命令提示行中选择<Yes>开始初始化
一旦初始化完成按<Esc>回到主菜单并退出BIOS 配置功能并关掉服务器A 的电源
开启服务器B 的电源重复上述1 至设置SCSI值,设为7。以下步骤如下:
注意:1.服务器B应该是读取配置信息(Ease Con,g菜单下一项),而不是使用Easy
Con,g创建配置。进入后可以看见阵列的几块硬盘已经OnLine,并能够看见刚才的参数。
这样就设置好了。
4.4 软件安装
软件安装必须严格按照下面描述的步骤进行
4.4.1 安装Windows NT Server 4.0 企业版
若下面安装过程无特别提示均按缺省配置
1. 在服务器A 上安装NT(序列号在NT Server4.0企业版的手册上)
(1) 开启服务器A 插入DELL自带的安装盘(绿色包装)。进入DELL安装向导。选择安装
NT Server。RAID的设置不用改(前面已经配置好了)。选择安装主域控制器。依次
填好各项。提示插入系统盘时,插入NT Server4.0的第一张。拷贝完系统安装文件后,
机器自动重启。
(2) 起动机器后,出现第一个蓝屏后立即按<F6>进入设备安装。
(3) 按<S>键指定其他大容量存储设备
从软盘插入SCSI 驱动程序 Adaptec 7890 SCSI Controller Driver diskette
安装SCSI 驱动程序
(4) 再次按<S>键指定其他大容量存储设备
从软盘插入RAID 卡驱动程序 PowerEdge Expandable RAID Controller 2/SC (PERC 2/SC)
NT Driver diskette
安装RAID 卡驱动程序
(5) 当上述两个设备安装成功后按<Enter>键指明不再需要安装其他的驱动程序Windows NT
Server 继续安装
(6) 按<C>键在服务器本身的硬盘上创建分区然后输入4096 按<Enter>键创建分区并选择该
分区为NT 的安装路径注意一定不要将NT 装到磁盘阵列柜中的硬盘必须将NT 装到本机的
硬盘上
(7) 使用NTFS 文件格式对该分区进行格式化按<Enter>接受NT 的缺省安装路径
(8) 无需进行磁盘检查
(9) 拷贝文件完毕后要求重新启动的屏幕出现从驱动器中移掉所有的光盘以及软盘按
<Enter>进行重新启动
以上为安装操作系统,安装好后,系统重起安装完SP6(英文版)。
