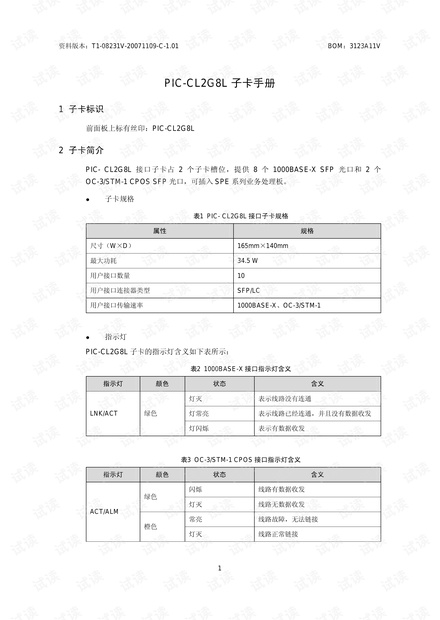

资料版本：T1-08231V-20071109-C-1.01 BOM：3123A11V
PIC-CL2G8L
子卡手册
1 子卡标识
前面板上标有丝印：PIC-CL2G8L
2 子卡简介
PIC- CL2G8L 接口子卡占 2 个子卡槽位，提供 8 个 1000BASE-X SFP 光口和 2 个
OC-3/STM-1 CPOS SFP 光口，可插入 SPE 系列业务处理板。
z 子卡规格
表1 PIC- CL2G8L 接口子卡规格
属性 规格
尺寸（W×D） 165mm×140mm
最大功耗
34.5 W
用户接口数量
10
用户接口连接器类型
SFP/LC
用户接口传输速率 1000BASE-X、OC-3/STM-1
z 指示灯
PIC-CL2G8L 子卡的指示灯含义如下表所示：
表2 1000BASE-X 接口指示灯含义
指示灯 颜色 状态 含义
灯灭 表示线路没有连通
灯常亮 表示线路已经连通，并且没有数据收发
LNK/ACT
绿色
灯闪烁 表示有数据收发
表3 OC-3/STM-1 CPOS 接口指示灯含义
指示灯 颜色 状态 含义
闪烁 线路有数据收发
绿色
灯灭 线路无数据收发
常亮 线路故障，无法链接
ACT/ALM
橙色
灯灭 线路正常链接
1
