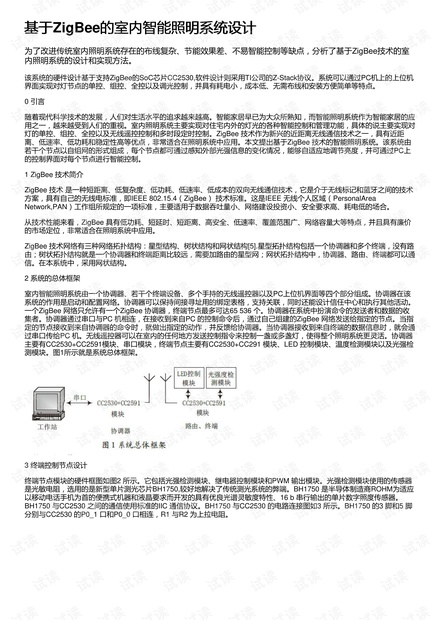

基于基于ZigBee的室内智能照明系统设计的室内智能照明系统设计
为了改进传统室内照明系统存在的布线复杂、节能效果差、不易智能控制等缺点，分析了基于ZigBee技术的室
内照明系统的设计和实现方法。
该系统的硬件设计基于支持ZigBee的SoC芯片CC2530,软件设计则采用TI公司的Z-Stack协议。系统可以通过PC机上的上位机
界面实现对灯节点的单控、组控、全控以及调光控制，并具有耗电小，成本低、无需布线和安装方便简单等特点。
0 引言
随着现代科学技术的发展，人们对生活水平的追求越来越高。智能家居早已为大众所熟知，而智能照明系统作为智能家居的应
用之一，越来越受到人们的重视。室内照明系统主要实现对住宅内外的灯光的各种智能控制和管理功能，具体的说主要实现对
灯的单控、组控、全控以及无线遥控控制和多时段定时控制。ZigBee 技术作为新兴的近距离无线通信技术之一，具有近距
离、低速率、低功耗和稳定性高等优点，非常适合在照明系统中应用。本文提出基于ZigBee 技术的智能照明系统。该系统由
若干个节点以自组网的形式组成，每个节点都可通过感知外部光强信息的变化情况，能够自适应地调节亮度，并可通过PC上
的控制界面对每个节点进行智能控制。
1 ZigBee 技术简介
ZigBee 技术 是一种短距离、低复杂度、低功耗、低速率、低成本的双向无线通信技术，它是介于无线标记和蓝牙之间的技术
方案，具有自己的无线电标准，即IEEE 802.15.4（ZigBee） 技术标准。这是IEEE 无线个人区域（PersonalArea
Network,PAN）工作组所规定的一项标准，主要适用于数据吞吐量小、网络建设投资小、安全要求高、耗电低的场合。
从技术性能来看，ZigBee 具有低功耗、短延时、短距离、高安全、低速率、覆盖范围广、网络容量大等特点，并且具有廉价
的市场定位，非常适合在照明系统中应用。
ZigBee 技术网络有三种网络拓扑结构：星型结构、树状结构和网状结构[5].星型拓扑结构包括一个协调器和多个终端，没有路
由；树状拓扑结构就是一个协调器和终端距离比较远，需要加路由的星型网；网状拓扑结构中，协调器、路由、终端都可以通
信。在本系统中，采用网状结构。
2 系统的总体框架
室内智能照明系统由一个协调器、若干个终端设备、多个手持的无线遥控器以及PC上位机界面等四个部分组成。协调器在该
系统的作用是启动和配置网络。协调器可以保持间接寻址用的绑定表格，支持关联，同时还能设计信任中心和执行其他活动。
一个ZigBee 网络只允许有一个ZigBee 协调器，终端节点最多可达65 536 个。协调器在系统中扮演命令的发送者和数据的收
集者。协调器通过串口与PC 机相连，在接收到来自PC 的控制命令后，通过自己组建的ZigBee 网络发送给指定的节点。当指
定的节点接收到来自协调器的命令时，就做出指定的动作，并反馈给协调器。当协调器接收到来自终端的数据信息时，就会通
过串口传给PC 机。无线遥控器可以在室内的任何地方发送控制指令来控制一盏或多盏灯，使得整个照明系统更灵活。协调器
主要有CC2530+CC2591模块、串口模块，终端节点主要有CC2530+CC291 模块、LED 控制模块、温度检测模块以及光强检
测模块。图1所示就是系统总体框架。
3 终端控制节点设计
终端节点模块的硬件框图如图2 所示。它包括光强检测模块、继电器控制模块和PWM 输出模块。光强检测模块使用的传感器
是光敏电阻，选用的是新型单片测光芯片BH1750,较好地解决了传统测光系统的弊端。BH1750 是半导体制造商ROHM为适应
以移动电话手机为首的便携式机器和液晶要求而开发的具有优良光谱灵敏度特性、16 b 串行输出的单片数字照度传感器。
BH1750 与CC2530 之间的通信使用标准的IIC 通信协议。BH1750 与CC2530 的电路连接图如3 所示。BH1750 的3 脚和5 脚
分别与CC2530 的P0_1 口和P0_0 口相连，R1 与R2 为上拉电阻。
