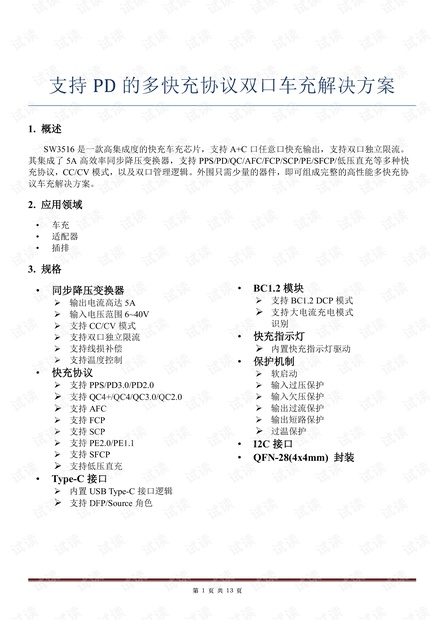

第 1 页 共 13 页
支持 PD 的多快充协议双口车充解决方案
1. 概述
SW3516
是一款高集成度的快充车充芯片,支持
A+C
口任意口快充输出,支持双口独立限流。
其集成了
5A
高效率同步降压变换器,支持
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/
低压直充等多种快
充协议,
CC/CV
模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协
议车充解决方案。
2. 应用领域
• 车充
• 适配器
•
插排
3. 规格
• 同步降压变换器
输出电流高达
5A
输入电压范围
6~40V
支持 CC/CV 模式
支持双口独立限流
支持线损补偿
支持温度控制
• 快充协议
支持 PPS/PD3.0/PD2.0
支持 QC4+/QC4/QC3.0/QC2.0
支持
AFC
支持 FCP
支持 SCP
支持
PE2.0/PE1.1
支持 SFCP
支持低压直充
•
Type-C
接口
内置 USB Type-C 接口逻辑
支持 DFP/Source 角色
• BC1.2 模块
支持 BC1.2 DCP 模式
支持
大电流充电模式
识别
• 快充指示灯
内置快充指示灯驱动
• 保护机制
软启动
输入过压保护
输入欠压保护
输出过流保护
输出短路保护
过温保护
• I2C 接口
• QFN-28(4x4mm) 封装

第 2 页 共 13 页

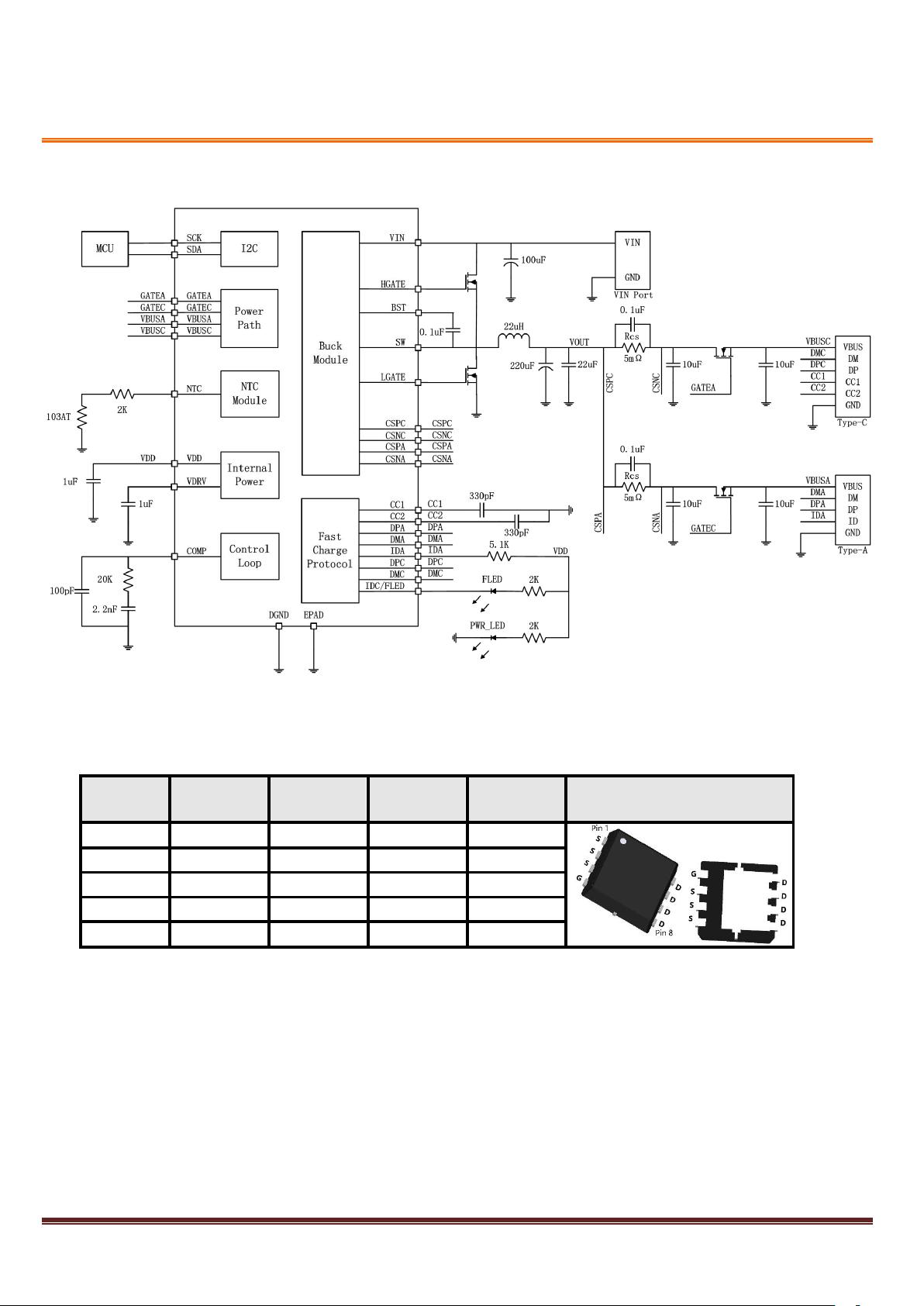

4. 功能框图
MOS
推荐型号
PW3428 PW3467
PW3475
PW3480
VDS 电压
30V
30V
40V
40V
ID
28A 67A
75A
80A
RDS(ON)
<15mΩ
<5mΩ
<
6
mΩ
<3mΩ
封装
DFN3*3-8L
DFN3*3-8L
DFN3*3-8L
DFN5*6-8L
VGS
±20V ±20V
±20V
±20V
DFN3*3-8L
DFN5*6-8L
参考推荐:Q1=PW3475,Q2=PW3475,Q3=PW3467,Q4=PW3467
Q1
Q2
Q3
Q4

第 3 页 共 13 页
5. 引脚定义及功能描述

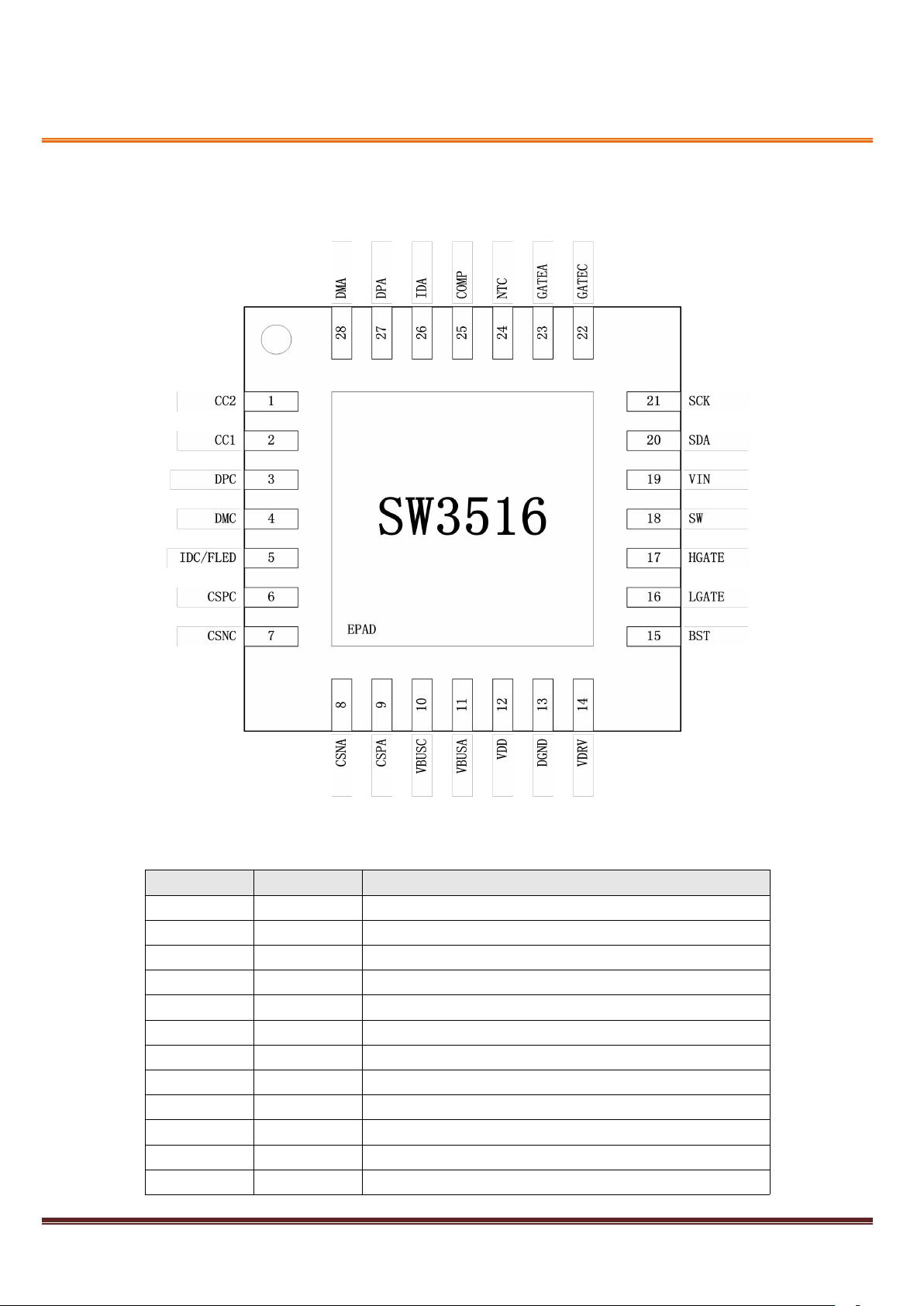

5.1 引脚定义
5.2
引脚描述
Pin Name Function Description
1 CC2 Type-C 配置通道 2。
2 CC1 Type-C 配置通道 1。
3 DPC Type-C 口 DP 信号。
4 DMC Type-C 口 DM 信号。
5 IDC/FLED Type-C 口 ID 认证及快充指示。
6 CSPC Type-C 口输出电流检测正端。
7 CSNC Type-C 口输出电流检测负端。
8 CSNA Type-A 口输出电流检测负端。
9 CSPA Type-A 口输出电流检测正端。
10 VBUSC Type-C 口负载接入检测引脚。
11 VBUSA Type-A 口负载接入检测引脚。
12 VDD 内部工作电源。
