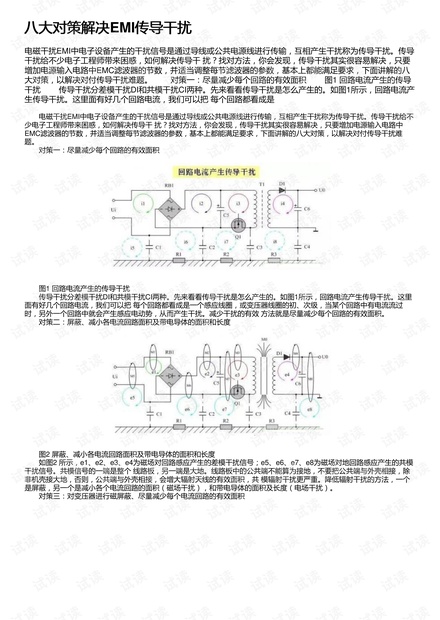

八大对策解决八大对策解决EMI传导干扰传导干扰
电磁干扰EMI中电子设备产生的干扰信号是通过导线或公共电源线进行传输，互相产生干扰称为传导干扰。传导
干扰给不少电子工程师带来困惑，如何解决传导干 扰？找对方法，你会发现，传导干扰其实很容易解决，只要
增加电源输入电路中EMC滤波器的节数，并适当调整每节滤波器的参数，基本上都能满足要求，下面讲解的八
大对策，以解决对付传导干扰难题。 对策一：尽量减少每个回路的有效面积 图1 回路电流产生的传导
干扰 传导干扰分差模干扰DI和共模干扰CI两种。先来看看传导干扰是怎么产生的。如图1所示，回路电流产
生传导干扰。这里面有好几个回路电流，我们可以把 每个回路都看成是
电磁干扰EMI中电子设备产生的干扰信号是通过导线或公共电源线进行传输，互相产生干扰称为传导干扰。传导干扰给不
少电子工程师带来困惑，如何解决传导干 扰？找对方法，你会发现，传导干扰其实很容易解决，只要增加电源输入电路中
EMC滤波器的节数，并适当调整每节滤波器的参数，基本上都能满足要求，下面讲解的八大对策，以解决对付传导干扰难
题。
对策一：尽量减少每个回路的有效面积
图1 回路电流产生的传导干扰
传导干扰分差模干扰DI和共模干扰CI两种。先来看看传导干扰是怎么产生的。如图1所示，回路电流产生传导干扰。这里
面有好几个回路电流，我们可以把 每个回路都看成是一个感应线圈，或变压器线圈的初、次级，当某个回路中有电流流过
时，另外一个回路中就会产生感应电动势，从而产生干扰。减少干扰的有效 方法就是尽量减少每个回路的有效面积。
对策二：屏蔽、减小各电流回路面积及带电导体的面积和长度
图2 屏蔽、减小各电流回路面积及带电导体的面积和长度
如图2 所示，e1、e2、e3、e4为磁场对回路感应产生的差模干扰信号；e5、e6、e7、e8为磁场对地回路感应产生的共模
干扰信号。共模信号的一端是整个 线路板，另一端是大地。线路板中的公共端不能算为接地，不要把公共端与外壳相接，除
非机壳接大地，否则，公共端与外壳相接，会增大辐射天线的有效面积，共 模辐射干扰更严重。降低辐射干扰的方法，一个
是屏蔽，另一个是减小各个电流回路的面积（磁场干扰），和带电导体的面积及长度（电场干扰）。
对策三：对变压器进行磁屏蔽、尽量减少每个电流回路的有效面积
