Android GDI 基本框架
在 Android 中所涉及的概念和代码最多，最繁杂的就是 GDI 相关的代码了。但是本质从抽
象上来讲，这么多的代码和框架就干了一件事情：对显示缓冲区的操作和管理。
GDI 主要管理图形图像的输出,从整体方向上来看,GDI 可以被认为是一个物理屏幕使用的
管理器。因为在实际的产品中，我们需要在物理屏幕上输出不同的窗口，而每个窗口认为
自己独占屏幕的使用，对所有窗口输出，应用程序不会关心物理屏幕是否被别的窗口占用
而只是关心自己在本窗口的输出，至于输出是否能在屏幕上看见，则需要 GDI 来管理。
从最上层到最底层的数据流的分析可以看到实际上 GDI 在上层为 GUI 提供一个抽象的概
念,就好像操作系统中的文件系统所提供文件，目录等抽象概念一样， GDI 输出抽象成了文
本,画笔,位图操作等设备无关的操作,让应用程序员只需要面对逻辑的设备上下文进行输出
操作,而不要涉及到具体输出设备,以及输出边界的管理。GDI 负责将文本、线条、位图等概
念对象映射到具体的物理设备，所以 GDI 的在大体方向上可以分为以下几大要素：
画布
字体
文本输出
绘画对象
位图输出
Android 的 GDI 系统

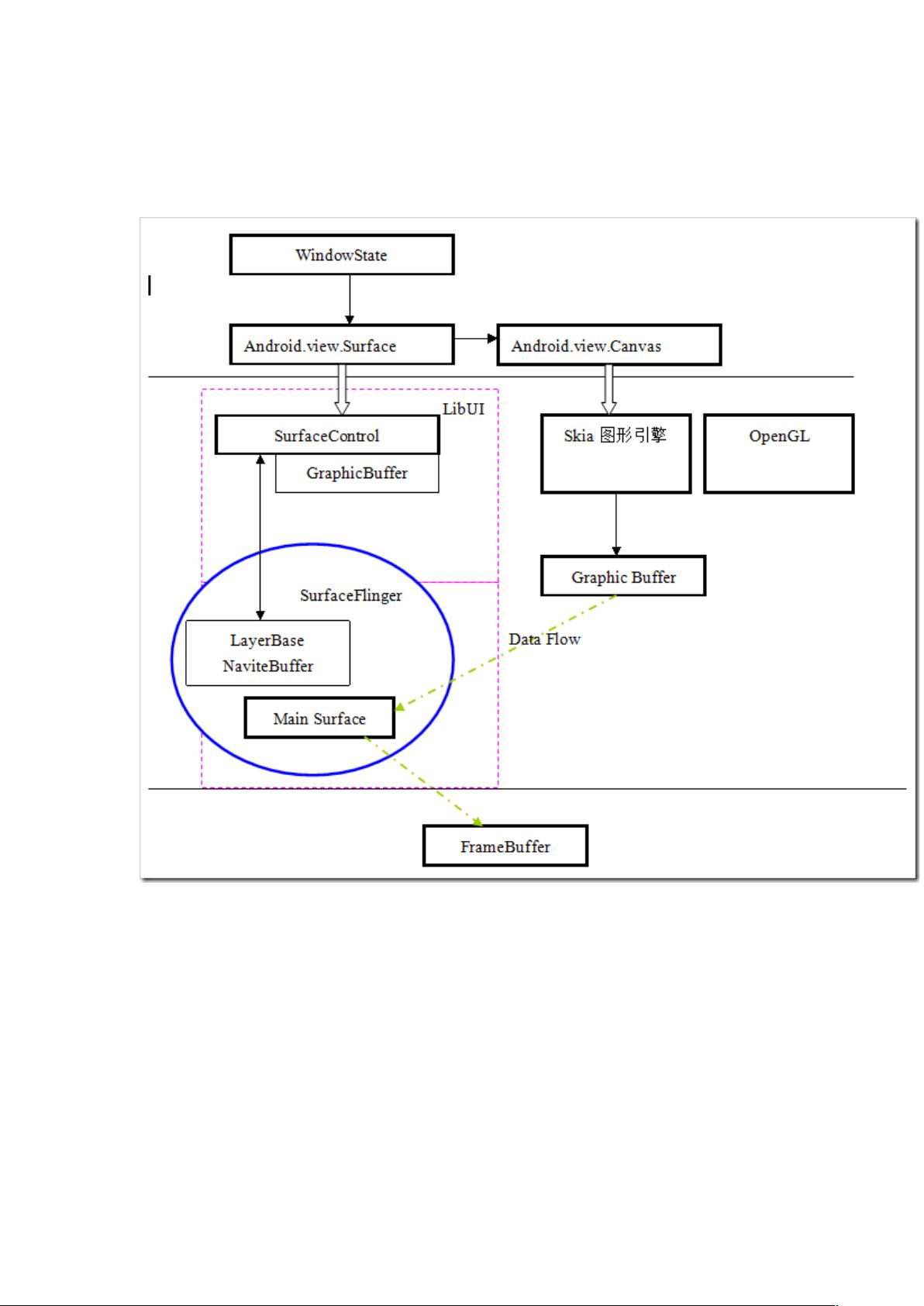

Android 的 GDI 系统所涉及到概念太多，加之使用了 OpenGL 使得 Android 的层次和代
码很繁杂。但是我们对于 Android 的 GDI 系统需要了解的方面不是他的静态的代码关系，
而是动态的对象关系，在逻辑运行的架构上理解 GDI。我们首先还是需要从代码结构开始
我们的理解。
Frameworks/Libs/Surfaceflinger
Frameworks/base/core/jni/android_view_Surface.cpp
Frameworks/base/core/java/android/view/surface.java
Frameworks/base/Graphics：绘图接口
Frameworks/Libs/Ui
External/Skia
