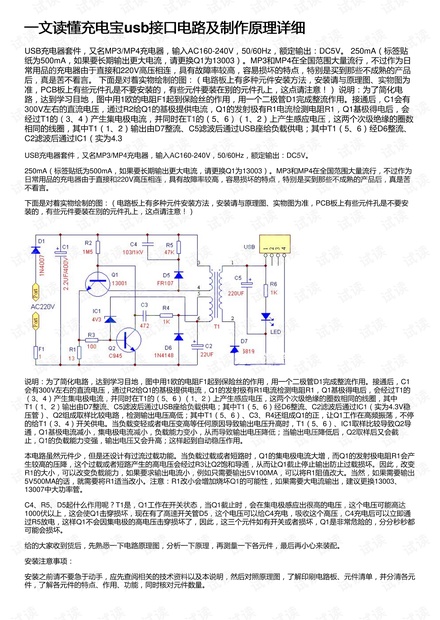

USB充电器套件，又名MP3/MP4充电器，输入AC160-240V，50/60Hz，额定输出：DC5V。 250mA（标签贴
纸为500mA，如果要长期输出更大电流，请更换Q1为13003）。MP3和MP4在全国范围大量流行，不过作为日
常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品
后，真是苦不看言。 下面是对着实物绘制的图：（电路板上有多种元件安装方法，安装请与原理图、实物图为
准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！） 说明：为了简化电
路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通后，C1会有
300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会
经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数
相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、
C2滤波后通过IC1（实为4.3
USB充电器套件，又名MP3/MP4充电器，输入AC160-240V，50/60Hz，额定输出：DC5V。
250mA（标签贴纸为500mA，如果要长期输出更大电流，请更换Q1为13003）。MP3和MP4在全国范围大量流行，不过作为
日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦
不看言。

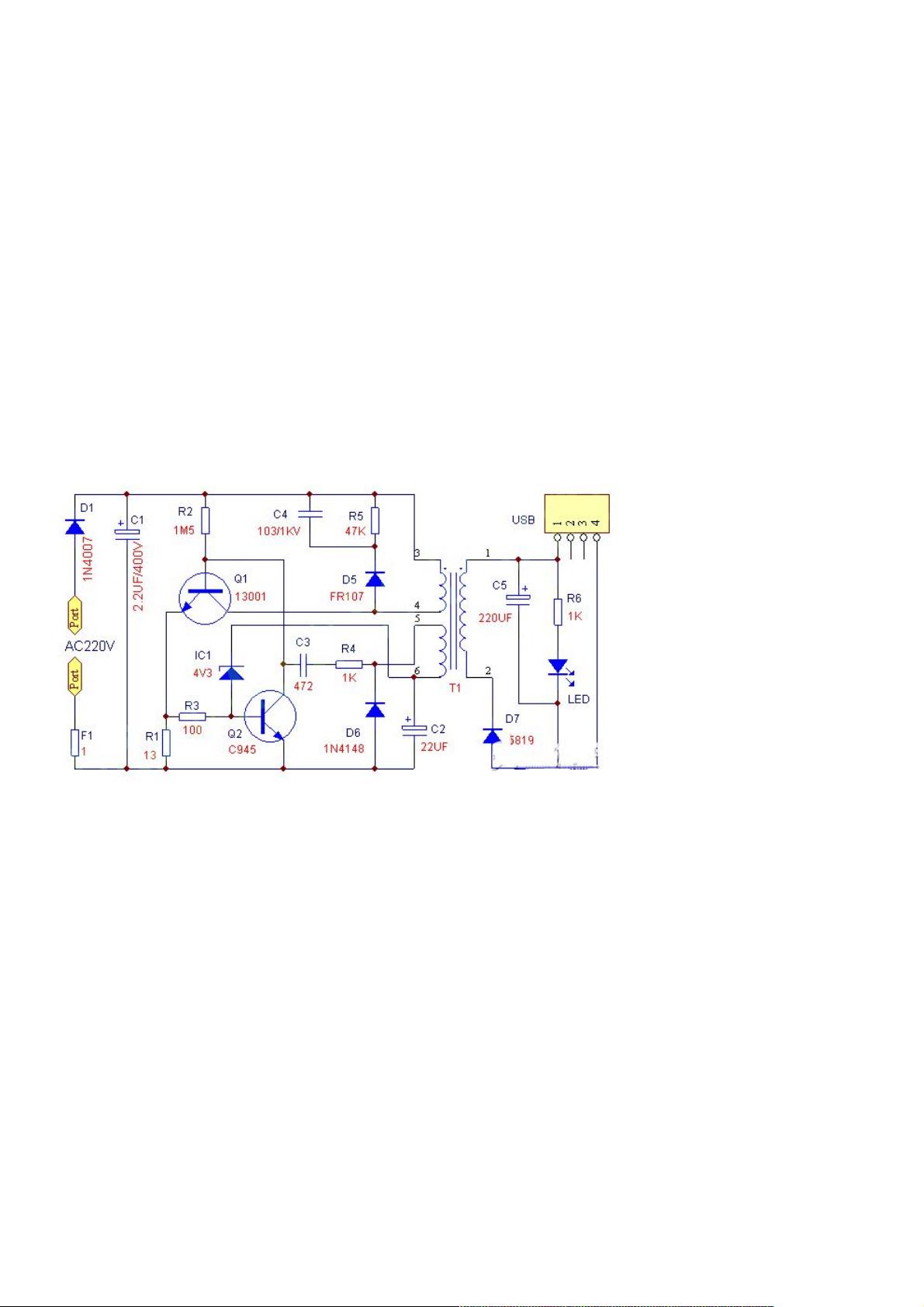

下面是对着实物绘制的图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安
装的，有些元件要装在别的元件孔上，这点请注意！）
说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通后，C1
会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的
（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中
T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳
压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1的正，让Q1工作在高频振荡，不停
的给T1（3、4）开关供电。当负载变轻或者电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导
通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截
止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载功能。当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产
生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。因此，改变
R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。当然，如果需要输出
5V500MA的话，就需要将R1适当改小。注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、
13007中大功率管。
C4、R5、D5起什么作用呢？T1是，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达
1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通
过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都
可能会损坏。
给的大家收到货后，先熟悉一下电路原理图，分析一下原理，再测量一下各元件，最后再小心来装配。
安装注意事项：
安装之前请不要急于动手，应先查阅相关的技术资料以及本说明，然后对照原理图，了解印刷电路板、元件清单，并分清各元
件，了解各元件的特点、作用、功能，同时核对元件数量。
