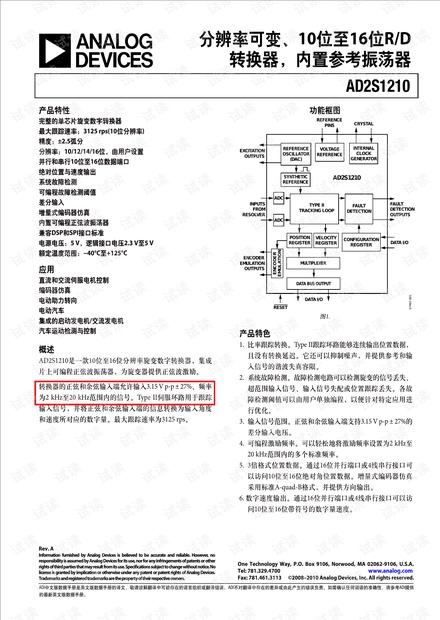

One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©2008–2010 Analog Devices, Inc. All rights reserved.
功能框图
REFERENCE
OSCILLATOR
(DAC)
EXCITATION
OUTPUTS
AD2S1210
ENCODER
EMULATION
SYNTHETIC
REFERENCE
RESET
DATA I/O
INPUTS
FROM
RESOLVER
ENCODER
EMULATION
OUTPUTS
VOLTAGE
REFERENCE
REFERENCE
PINS
INTERNAL
CLOCK
GENERATOR
CRYSTAL
TYPE II
TRACKING LOOP
FAULT
DETECTION
FAULT
DETECTION
OUTPUTS
POSITION
REGISTER
ADC
ADC
CONFIGURATION
REGISTER
MULTIPLEXER
DATA BUS OUTPUT
DATA I/O
VELOCITY
REGISTER
07467-001
图1.
AD2S1210
分辨率可变、10位至16位R/D
转换器,内置参考振荡器
产品特性
完整的单芯片旋变数字转换器
最大跟踪速率:3125 rps(10位分辨率)
精度:±2.5弧分
分辨率:10/12/14/16位,由用户设置
并行和串行10位至16位数据端口
绝对位置与速度输出
系统故障检测
可编程故障检测阈值
差分输入
增量式编码器仿真
内置可编程正弦波振荡器
兼容DSP和SPI接口标准
电源电压:5 V,逻辑接口电压2.3 V至5 V
额定温度范围:−40°C至+125°C
应用
直流和交流伺服电机控制
编码器仿真
电动助力转向
电动汽车
集成的启动发电机/交流发电机
汽车运动检测与控制
概述
AD2S1210是一款10位至16位分辨率旋变数字转换器,集成
片上可编程正弦波振荡器,为旋变器提供正弦波激励。
转换器的正弦和余弦输入端允许输入3.15 V p-p ± 27%、频率
为2 kHz至20 kHz范围内的信号。Type II伺服环路用于跟踪
输入信号,并将正弦和余弦输入端的信息转换为输入角度
和速度所对应的数字量。最大跟踪速率为3125 rps。
产品特色
1. 比率跟踪转换。Type II跟踪环路能够连续输出位置数据,
且没有转换延迟。它还可以抑制噪声,并提供参考和输
入信号的谐波失真容限。
2. 系统故障检测。故障检测电路可以检测旋变的信号丢失、
超范围输入信号、输入信号失配或位置跟踪丢失。各故
障检测阈值可以由用户单独编程,以便针对特定应用进
行优化。
3. 输入信号范围。正弦和余弦输入端支持3.15 V p-p ± 27%的
差分输入电压。
4. 可编程激励频率。可以轻松地将激励频率设置为2 kHz至
20 kHz范围内的多个标准频率。
5. 3倍格式位置数据。通过16位并行端口或4线串行接口可
以访问10位至16位绝对角位置数据。增量式编码器仿真
采用标准A-quad-B格式,并提供方向输出。
6. 数字速度输出。通过16位并行端口或4线串行接口可以访
问10位至16位带符号的数字量速度。
Rev. A
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from i
ts use. Specications s
ubject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
ADI中文版数据手册是英文版数据手册的译文,敬请谅解翻译中可能存在的语言组织或翻译错误,ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性,请参考ADI提供
的最新英文版数据手册。

Rev. A | Page 2 of 36
目录
产品特性......................................................................................... 1
应用.................................................................................................. 1
功能框图......................................................................................... 1
概述.................................................................................................. 1
产品特色......................................................................................... 1
修订历史......................................................................................... 2
技术规格......................................................................................... 3
时序规格.................................................................................... 6
绝对最大额定值............................................................................ 8
ESD警告..................................................................................... 8
引脚配置和功能描述 ................................................................... 9
典型性能参数 .............................................................................. 11
旋变格式信号 .............................................................................. 15
工作原理....................................................................................... 16
旋变-数字转换 ....................................................................... 16
故障检测电路......................................................................... 16
片上可编程正弦波振荡器 ................................................... 18
合成参考生成......................................................................... 18
AD2S1210配置............................................................................. 20
工作模式................................................................................. 20
寄存器映射................................................................................... 21
位置寄存器 ............................................................................. 21
速度寄存器 ............................................................................. 21
LOS阈值寄存器...................................................................... 21
DOS超量程阈值寄存器........................................................ 21
DOS失配阈值寄存器............................................................ 21
DOS复位最大和最小阈值寄存器 ...................................... 22
LOT上限寄存器 ..................................................................... 22
LOT下限寄存器 ..................................................................... 22
激励频率寄存器..................................................................... 22
控制寄存器 ............................................................................. 22
软件复位寄存器..................................................................... 23
故障寄存器 ............................................................................. 23
数字接口....................................................................................... 24
SOE输入................................................................................... 24
SAMPLE输入 .......................................................................... 24
数据格式.................................................................................. 24
并行接口.................................................................................. 24
串行接口.................................................................................. 28
增量式编码器输出 ................................................................ 31
上电时序控制和复位............................................................ 31
电路动态特性 .............................................................................. 32
环路响应模型......................................................................... 32
误差源 ...................................................................................... 33
外形尺寸....................................................................................... 34
订购指南.................................................................................. 34
修订历史
2012年10月—修订版0至修订版A
更改“典型性能参数”部分 ................................................... 11, 12
更改“订购指南”部分.................................................................. 34
2008年8月—版本0:初始版
AD2S1210

Rev. A | Page 3 of 36
表1.
正弦、余弦输入
2
电压幅度 2.3 3.15 4.0 V p-p 正弦波形,差分SIN至SINLO,COS至COSLO
输入偏置电流 8.25 µA V
IN
= 4.0 V p-p, CLKIN = 8.192 MHz
输入阻抗 485 kΩ V
IN
= 4.0 V p-p, CLKIN = 8.192 MHz
锁相范围 −44 +44 度 正弦/余弦与EXC输出的关系,控制寄存器D3 = 0
共模抑制 ±20 弧秒/V 10 Hz至1 MHz,控制寄存器D4 = 0
角度精度
3
角度精度 ±2.5 + 1 LSB ±5 + 1 LSB 弧分 B、D级
±5 + 1 LSB ±10 + 1 LSB 弧分 A、C级
分辨率 10, 12, 14, 16 位 无失码
积分非线性(INL)
10位 ±1 LSB B、D级
±2 LSB A、C级
12位 ±2 LSB B、D级
±4 LSB A、C级
14位 ±4 LSB B、D级
±8 LSB A、C级
16位 ±16 LSB B、D级
±32 LSB A、C级
微分非线性(DNL) ±0.9 LSB
可重复性 ±1 LSB
速度输出
速度精度
4
10位 ±2 LSB B、D级,零加速度
±4 LSB A、C级,零加速度
12位 ±2 LSB B、D级,零加速度
±4 LSB A、C级,零加速度
14位 ±4 LSB B、D级,零加速度
±8 LSB A、C级,零加速度
16位 ±16 LSB B、D级,零加速度
±32 LSB A、C级,零加速度
分辨率
5
9, 11, 13, 15 位
动态性能
带宽
10位 2000 6500 Hz
2900 5300 Hz CLKIN = 8.192 MHz
12位 900 2800 Hz
1200 2200 Hz CLKIN = 8.192 MHz
14位 400 1500 Hz
600 1200 Hz CLKIN = 8.192 MHz
16位 100 350 Hz
125 275 Hz CLKIN = 8.192 MHz
参数 条件/注释 最小值 典型值 最大值 单位
AD2S1210
技术规格
除非另有说明,AV
DD
= DV
DD
= 5.0 V ± 5%,CLKIN = 8.192 MHz ± 25%,EXC频率 = 10 kHz至20 kHz(10位)、6 kHz至20 kHz(12位)、
3 kHz至12 kHz(14位)、2 kHz至10 kHz(16位);T
A
= T
MIN
至T
MAX
1
。

Rev. A | Page 4 of 36
跟踪速率
10位 3125 rps CLKIN = 10.24 MHz
2500 CLKIN = 8.192 MHz
12位 1250 rps CLKIN = 10.24 MHz
1000 CLKIN = 8.192 MHz
14位 625 rps CLKIN = 10.24 MHz
500 CLKIN = 8.192 MHz
16位 156.25 rps CLKIN = 10.24 MHz
125 CLKIN = 8.192 MHz
加速度误差
10位 30 弧分 50,000 rps
2
,CLKIN = 8.192 MHz
12位 30 弧分 10,000 rps
2
,CLKIN = 8.192 MHz
14位 30 弧分 2500 rps
2
,CLKIN = 8.192 MHz
16位 30 弧分 125 rps
2
,CLKIN = 8.192 MHz
建立时间10°阶跃输入
10位 0.6 0.9 ms 建立至±2 LSB,CLKIN = 8.192 MHz
12位 2.2 3.1 ms 建立至±2 LSB,CLKIN = 8.192 MHz
14位 6.5 9.0 ms 建立至±2 LSB,CLKIN = 8.192 MHz
16位 27.5 40 ms 建立至±2 LSB,CLKIN = 8.192 MHz
建立时间179°阶跃输入
10位 1.5 2.2 ms 建立至±2 LSB,CLKIN = 8.192 MHz
12位 4.75 6.0 ms 建立至±2 LSB,CLKIN = 8.192 MHz
14位 10.5 14.7 ms 建立至±2 LSB,CLKIN = 8.192 MHz
16位 45 66 ms 建立至±2 LSB,CLKIN = 8.192 MHz
EXC、EXC输出
电压 3.2 3.6 4.0 V p-p 负载±100 μA,典型差分输出
(EXC至EXC)= 7.2 V p-p
中心电压 2.40 2.47 2.53 V
频率 2 20 kHz
EXC/EXC直流失配
30 mV
EXC/EXC交流失配
100 mV
总谐波失真(THD) −58 dB 前5个谐波
基准电压源
REFOUT 2.40 2.47 2.53 V ±I
OUT
= 100 µA
温漂 100 ppm/°C
PSRR −60 dB
CLKIN, XTALOUT
6
输入低电压V
IL
0.8 V
输入高电压V
IH
2.0 V
逻辑输入
输入低电压V
IL
0.8 V V
DRIVE
= 2.7 V至5.25 V
0.7 V V
DRIVE
= 2.3 V至2.7 V
输入高电压V
IH
2.0 V V
DRIVE
= 2.7 V至5.25 V
7.1 V V
DRIVE
= 2.3 V至2.7 V
低电平输入电流I
IL
(无上拉) 10 µA
低电平输入电流I
IL
(上拉) 80 µA
RES0、RES1、RD、WR/FSYNC、A0、A1和
RESET引脚
高电平输入电流I
IH
−10
µA
逻辑输出
输出低电压V
OL
0.4 V V
DRIVE
= 2.3 V至5.25 V
输出高电压V
OH
2.4 V V
DRIVE
= 2.7 V至5.25 V
0.2 V V
DRIVE
= 2.3 V至2.7 V
高电平三态漏电流I
OZH
−10 µA
低电平三态漏电流I
OZL
10 µA
参数 条件/注释 最小值 典型值 最大值 单位
AD2S1210

Rev. A | Page 5 of 36
电源要求
AV
DD
4.75 5.25 V
DV
DD
4.75 5.25 V
V
DRIVE
2.3 5.25 V
电源
I
AVDD
12 mA
I
DVDD
35 mA
I
OVDD
2 mA
参数 条件/注释 最小值 典型值 最大值 单位
1
温度范围如下:A、B级:–40°C至+85°C;C、D级:–40°C至+125°C。
2
相对于AGND的SIN、SINLO、COS和COSLO电压必须始终在0.15 V至AV
DD
− 0.2 V范围内。
3
角度精度参数内的所有技术规格均是在恒定速度,即零加速度下进行测试。
4
速度精度规格包括速度失调和动态纹波。
5
例如,当RES0 = 0且RES1 = 1时,位置输出的分辨率为12位。速度输出的分辨率为11位,MSB表示旋转方向。本例中,对于8.192 MHz的CLKIN频率,速度
LSB为0.488 rps,即1000 rps/(2
11
)。
6
AD2S1210的时钟频率可以利用晶振提供,或者直接来自DSP/微控制器数字输出。当使用直接来自DSP/微控制器的单端时钟信号时,XTALOUT引脚应保持
开路,逻辑电平采用表1逻辑输入参数下所列的值。
