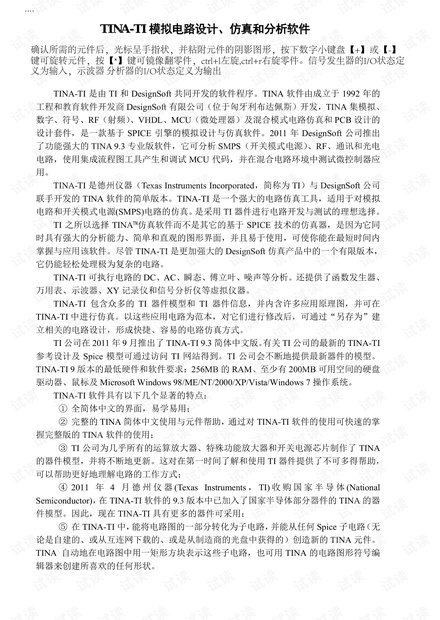

TINA-TI 模拟电路设计、仿真和分析软件

确认所需的元件后，光标呈手指状，并粘附元件的阴影图形，按下数字小键盘【+】或【-】

键可旋转元件，按【*】键可镜像翻零件，ctrl+l左旋,ctrl+r右旋零件。信号发生器的I/O状态定

义为输入，示波器分析器的I/O状态定义为输出

TINA-TI 是由 TI 和 DesignSoft 共同开发的软件程序。TINA 软件由成立于 1992 年的

工程和教育软件开发商 DesignSoft 有限公司（位于匈牙利布达佩斯）开发，TINA 集模拟、

数字、符号、RF（射频）、VHDL、MCU（微处理器）及混合模式电路仿真和 PCB 设计的

设计套件，是一款基于 SPICE 引擎的模拟设计与仿真软件。2011 年 DesignSoft 公司推出

了功能强大的 TINA 9.3 专业版软件，它可分析 SMPS（开关模式电源）、RF、通讯和光电

电路，使用集成流程图工具产生和调试 MCU 代码，并在混合电路环境中测试微控制器应

用。

TINA-TI 是德州仪器（Texas Instruments Incorporated，简称为 TI）与 DesignSoft 公司

联手开发的 TINA 软件的简单版本。TINA-TI 是一个强大的电路仿真工具，适用于对模拟

电路和开关模式电源(SMPS)电路的仿真。是采用 TI 器件进行电路开发与测试的理想选择。

TI 之所以选择 TINA™仿真软件而不是其它的基于 SPICE 技术的仿真器，是因为它同

时具有强大的分析能力、简单和直观的图形界面，并且易于使用，可使你能在最短时间内

掌握与应用该软件。尽管 TINA-TI 是更加强大的 DesignSoft 仿真产品中的一个有限版本，

它仍能轻松处理极为复杂的电路。

TINA-TI 可执行电路的 DC、AC、瞬态、傅立叶、噪声等分析。还提供了函数发生器、

万用表、示波器、XY 记录仪和信号分析仪等虚拟仪器。

TINA-TI 包含众多的 TI 器件模型和 TI 器件信息，并内含许多应用原理图，并可在

TINA-TI 中进行仿真。以这些应用电路为范本，对它们进行修改后，可通过“另存为”建

立相关的电路设计，形成快捷、容易的电路仿真方式。

TI 公司在 2011 年 9 月推出了 TINA-TI 9.3 简体中文版。有关 TI 公司的最新的 TINA-TI

参考设计及 Spice 模型可通过访问 TI 网站得到。TI 公司会不断地提供最新器件的模型。

TINA-TI 9 版本的最低硬件和软件要求：256MB 的 RAM、至少有 200MB 可用空间的硬盘

驱动器、鼠标及 Microsoft Windows 98/ME/NT/2000/XP/Vista/Windows 7 操作系统。

TINA-TI 软件具有以下几个显著的特点：

① 全简体中文的界面，易学易用；

② 完整的 TINA 简体中文使用与元件帮助，通过对 TINA-TI 软件的使用可快速的掌

握完整版的 TINA 软件的使用；

③ TI 公司为几乎所有的运算放大器、特殊功能放大器和开关电源芯片制作了 TINA

的器件模型，并将不断地更新。这对在第一时间了解和使用 TI 器件提供了不可多得帮助，

可以帮助更好地理解电路的工作方式；

④ 2011 年 4 月德州仪器 (Texas Instruments ， TI) 收购国家半导体 (National

Semiconductor)，在 TINA-TI 软件的 9.3 版本中已加入了国家半导体部分器件的 TINA 的器

件模型。因此，现在 TINA-TI 具有更多的器件可采用；

⑤ 在 TINA-TI 中，能将电路图的一部分转化为子电路，并能从任何 Spice 子电路（无

论是自建的、或从互连网下载的、或是从制造商的光盘中获得的）创造新的 TINA 元件。

TINA 自动地在电路图中用一矩形方块表示这些子电路，也可用 TINA 的电路图形符号编

辑器来创建所喜欢的任何形状。

....

TINA-TI 和 TINA 设计套件版本比较如表 1 所示。

表 1 TINA-TI 和 TINA 设计套件版本比较

程序特性

TINA

TINA-TI

分析

TINA

TINA-TI

原理图录入和编辑

是

射频、数字、VHDL、MCU 仿真

是

否

撤消/重做

是

VHDL 外部调试器

是

否

自动/手动有线路由和拖动支持

是

交互模式

是

否

仪器作为标准原理图符号

是

仿真运行过程中电路发生更改

是

否

子电路

是

符号分析（闭型公式）

是

否

BOM

是

傅立叶分析（谐波）

是

总线

是

傅立叶分析（光谱）

是

否

集成网络列表编辑器

是

蒙特卡洛，最坏的情况

是

否

任意波形的激励编辑器

是

压力（烟雾）分析

是

否

原理图符号编辑器

是

优化目标和参数数量

是

否

组件工具栏编辑器

是

否

参数步进中的参数数量

是

PCB 导出到主要封装

是

否

输出功能

TINA

TINA-TI

带版本控制的分层与团队设计

是

否

缩尺图

是

参数提取器/模型生成器

是

否

多轴

是

PCB 设计

是

否

用于增强图的绘图工具

是

分析

TINA

TINA-TI

后处理工具

是

最大外部和宏中的节点数

是

Smith、奈奎斯特、零极点图

是

否

直流、交流、瞬态仿真

是

内置 DTP 工具

是

否

组件和模型数

20,000

10,000 余

MathCAD 和 Excel 导出

是

否

组延迟

是

虚拟仪器

TINA

TINA-TI

参数扫描

是

示波器、函数发生器、万用表、信号分析器等

是

直接从网络列表分析

是

网络、光谱和逻辑分析器

是

否

稳定状态解算器（SMPS 分析）

是

否

数字信号发生器

是

否

S 参数指定的射频模型

是

否

实时测试和测量

是

否

网络分析

是

否

教育特性

是

否

一、TINA-TI 软件界面

启动 TINA-TI 9.3 简体中文版程序，出现如图 1 所示的程序界面，其与典型 Window

应用程序的界面相似。TINA-TI 9.3 原理图编辑器界面主要有以下几个基本单元。

图 2 所显示的是原理图编辑器的布局。图中空白的工作区是设计窗口，用以在其中搭

建测试电路。原理图编辑器标题栏的下面是一个可操作的菜单行选项，如文件操作、分析

操作、测试及测量设备的选择等等。在菜单行下方的位置是一行与不同的文件或 TINA 任

务相关联的快捷图标。在最后一行图标中您可以选择一个特定的元件组。这些元件组包括

基本的无源元件、半导体以及精密器件的宏模型。可以利用这些元件组来搭建电路原理图。

图 1 TINA-TI 9.3 简体中文版原理图编辑器界面

① 菜单栏：与其他 Windows 应用程序相似，提供了绝大多数程序命令，如文件操作、

分析操作、测试及测量设备的选择等。

② 工具栏：提供了常用菜单命令及 TINA 任务相关联的快捷图标。大多数按钮命令

可在下拉菜单中找到。

③ 元件查询工具：提供了在 TINA 的产品目录中以名称寻找元件的方法。

④ 基本元件库：提供了快速选取基本元件的方法。

⑤ 元件库标签：根据元件类型分为基本、开关、仪器、发生器、半导体、制造商模

型等元件库。在每个元件库中又将元件分为若干个元件组或元件。可用这些元件组或元件

搭建电路原理图。

⑥ 电路图编辑窗口：显示当前被编辑或分析的电原理图。

⑦ 光标：用于选择命令和编辑原理图。只能使用鼠标移动光标。根据不同的操作方

式，光标会变成不同的形式。

⑧ 电路图标签：用于在原理图编辑器中打开不同的电路文件或者电路的不同部分

（宏）。点击标签可将该电路图在编辑器中显示。

⑨ 任务栏：对当前使用的多种工具或测试测量（T&M）仪器进行切换。当左侧第一

个锁定原理图按钮按下后，原理图视窗被锁定在其他视窗后面。如当前选定的原理图没有

处于锁定，该原理图整个覆盖在其他视窗上面。

⑩ 信息栏：提供光标所指向项目的简短信息。

二、菜单命令与工具栏按钮

1．功能菜单命令

在 TINA-TI 电路图编辑窗口的功能菜单中，部分菜单命令与通常 Widows 应用程序的

同名菜单命令功能相同，常用 TINA-TI 菜单命令及功能如表 2 所示。

表 2 部分常用的 TINA-TI 菜单命令及功能

主菜单

菜单命令

功能

文件

导出

输出 PSpice 网表(.CIR)文件，TINA 网表（.XML）文件及 Windows 图形文件。

导入

输入 TINA 网表文件，TINA 库和设计文件，及 PSpice 网表文件。

物料清单

创建电路材料清单

进入宏

打开并编辑所选的宏元件。电路图宏用编辑器打开，Pspice 宏用网表编辑器打开。

编辑

属性

修改电路图中元件的属性与参数。

符号...

用原理图符号编辑器修改元件原理图符号。

隐藏/重新连接

用于放置或删除一个连接点。

插入

上一元件

重复放置上一次放置的元件。快捷键为【Crtl+Ins】。

电线

绘制电连接线。快捷键为【空格】。可用【Esc】键终止连线方式。

输入

定义一个输入端。

输出

定义一个输出端。

文本

在电路图和分析结果中插入注释。快捷键为【Crtl+T】。

图形...

在原理图中插入图形文件。

标题块...

在原理图中添加标题块。可通过编辑默认标题块 TITLEBLK.TBT 来自定义标题块。

宏...

插入*.TSM 宏（子电路）的外形文件。

块

插入分层模块。

自动重复

自动重复插入相同的元件，（直到按下【Esc】键或开始另一个命令。

自动连线

自动重新连接所有必要的电线以保持元件的电气线路连接。

视图

普通视图

在电路图编辑器窗口中不显示页边和页边距。

页面视图

按照纸张幅面显示电路图。可通过【文件|页面】命令进行设置。

引脚标记

打开或关闭元件末端引脚的标记。

数值

打开或关闭元件主要参数的显示。例如：电阻器是电阻、三极管型号等。

单位

打开或关闭主参数单位的显示。例如：电容、电感、电阻、信号源等的主参数单位。

标签

打开或关闭元件标签的显示。

Tolerance

打开或关闭元件的容差

封装编号

打开或关闭已设置元件管脚图封装名称属性的封装编号的显示。

重画

刷新已绘制的原理图。快捷键为【F5】。

工具栏

打开或关闭工具栏

元件栏

打开或关闭元件栏

选项

设置：元件符号集、测量单位、交流基本函数、参数名称、自动保存间隔等。

分析

ERC...

运行电气规则检查，可在原理图编辑器中高亮显示故障点。

模式

选择当前分析的模式。模式包括单步、参数分级、温度分级等。

选择控制对象

指定优化参数所属的元件，显示该元件的所有相关参数。

设定分析参数

修改一些对分析有影响的参数。

直流分析

直流分析：计算节点电压、直流结果表、传输特性、温度分析等。

交流分析

交流分析：计算节点电压、交流结果表、交流传输特性等。

瞬时现象

分析电路在信号源激励下的暂态响应。

稳态求解法

电路的稳态求解。

傅立叶分析

通过计算输出时间函数的傅立叶级数，谐波失真按百分比%单位显示。

噪声分析

计算电路元件产生的噪声在输出端呈现的结果。

选项

控制 TINA 在执行所要求的分析选项及设置 ERC 规则。

T&M

函数发生器

多功能函数发生器。可作为参考源、函数发生器及扫描发生器使用。

显示芯片的spice文本，可以编辑修改

可以修改零件符号外形引脚

按空格键出现画笔连线。

插入文本

插入图形

插入一个输入端

插入一个输出端

后面有范例

最常用，启动瞬态分析时弹出开始时间终止时间对

话框，根据仿真信号源的频率设定终止时间，如果

信号源是1K,则选终止时间2ms.

瞬态分析就是看电

路的工作波形

定义几个输出端，就有几个波形或曲线，波形曲线太多分不清是谁，

因此在一次测量波形曲线时，只插入一个输出端

万用表

可测量电路的直流和交流电压、电流，电阻或频率。

XY 记录器

XY 记录器可显示一个或更多的电波形作为另一个电波形的函数。

示波器

以时间的函数显示电的波形。

信号分析仪

基于快速傅立叶变换测量方法的信号分析仪。

工具

图表视窗

在数值分析或测量完成以后，结果用图形显示。

网表编辑器

Spice 宏模型的默认浏览程序。

查找元件

快速查找某一元件。可采用模糊查找。

重读符号库

当采用外形编辑器修改元件外形后，重新读入符号数据库。

重编译库

重新编译所有已被修改过的库文件。

重创建库

重建所有的库文件，无论其是否被修改。

新建宏向导...

用于创建宏。即将电路图转化为子电路。宏可包含原理图或 Pspice 子电路。

编辑宏属性...

编辑当前已打开的宏的属性。

导出宏...

将宏生成一个外部文件(*.TSM)。

元件重编号

对电路元件进行重新编号。

锁定原理图编辑器

当激活锁定电路图编辑器，其他对话框可覆盖在电路图编辑器窗口中。

驻留网表编辑器

当激活网表编辑器，网表编辑器将驻留在电路图编辑器窗口中。

TI Utilities

TINA-TI FAQ

进入 TI 的“TINA-TI 的应用常见问题”网页

Analog eLab Design Center

进入 TI 的“模拟电子实验室设计中心”网页

Request TI sample parts

进入 TI 的“样片购物车”网页

帮助

内容

有关 TINA-TI 内容的帮助。

元件帮助

有关 TINA-TI 元件的帮助。

查看升级

有关 TINA-TI 软件的在线升级

Update

进入 Designsoft 公司的 TINA 网页

Designsoft 公司的网页

可分别进入 www.designsoftware.com、www.tina.com 及 www.edisonlab.com 网页

关于

显示软件信息

2．工具栏图标按钮命令：

TINA-TI 程序工具栏图标按钮如图 2 所示。工具栏图标按钮命令，简化了对功能菜单

中常用命令的操作。执行【视图|工具栏】菜单命令，可对工具栏进行显示与关闭操作。

打

开

从

网

络

打

开

保

存

关

闭

复

制

粘

贴

选

择

模

式

上

一

个

元

件

连

线

文

本

隐

藏

重

新

连

线

删

除

向

左

旋

转

向

右

旋

转

镜

像

网

格

打

开

关

闭

缩

放

缩

放

比

例

选

择

控

制

对

象

查

找

元

件

列

表

图 2 TINA-TI 程序工具栏图标按钮

打开：打开电路原理图文件、TINA 宏文件或 Spice 连线表文件。TINA 6 及以后版本

的原理图文件使用.TSC 扩展名，早期版本的原理图使用.SCH 扩展名。TINA 的宏文件使

用.TSM 扩展名。电路文件或 Spice 连线表文件使用.CIR 扩展名，.CIR 文件出现在连线表

编辑器中，可执行大多数 TINA 分析，并可编辑或完善连线表。

从网络打开：可在网络浏览器中创建工程，只需要连接就可以直接打开点击 TSC、SCH

点击某个零件后，

再点击这个符号，

显示修改零件的属

性。

选中某个零件后，

这4个按钮就会点

亮，可以操作

删除导线和节点

测量正反馈比较器的回滞曲线
