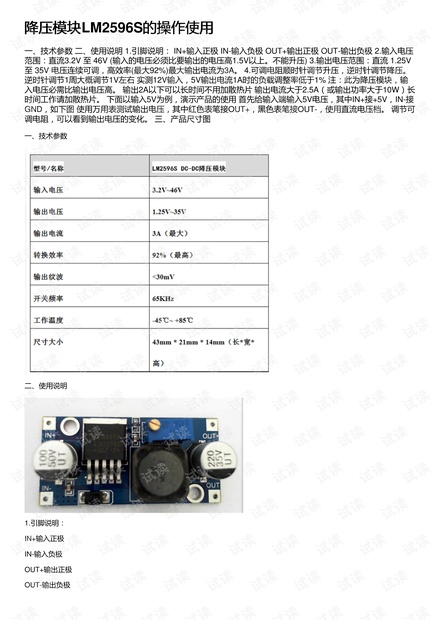

降压模块LM2596S的操作使用

一、技术参数 二、使用说明 1.引脚说明： IN+输入正极 IN-输入负极 OUT+输出正极 OUT-输出负极 2.输入电压范围：直流3.2V 至 46V (输入的电压必须比要输出的电压高1.5V以上。不能升压) 3.输出电压范围：直流 1.25V至 35V 电压连续可调，高效率(最大92%)最大输出电流为3A。 4.可调电阻顺时针调节升压，逆时针调节降压。逆时针调节1周大概调节1V左右 实测12V输入，5V输出电流1A时的负载调整率低于1% 注：此为降压模块，输入电压必需比输出电压高。 输出2A以下可以长时间不用加散热片 输出电流大于2.5A（或输出功率大于10W）长时间工作请加散热片。 下面以输入5V为例，演示产品的使用 首先给输入端输入5V电压，其中IN+接+5V，IN-接GND，如下图 使用万用表测试输出电压，其中红色表笔接OUT+，黑色表笔接OUT-，使用直流电压档。 调节可调电阻，可以看到输出电压的变化。 三、产品尺寸图
