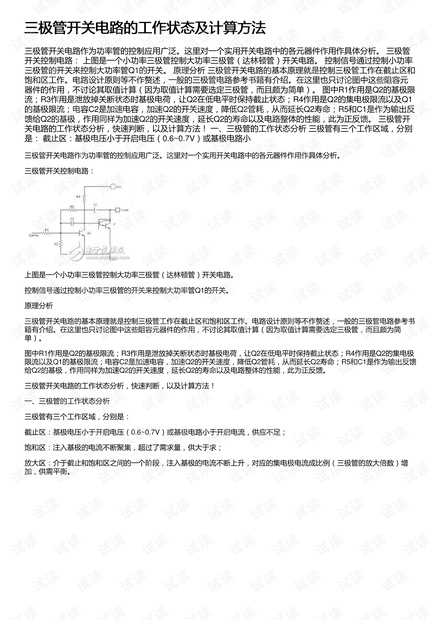

三极管开关电路的工作状态及计算方法

三极管开关电路作为功率管的控制应用广泛。这里对一个实用开关电路中的各元器件作用作具体分析。 三极管开关控制电路： 上图是一个小功率三极管控制大功率三极管（达林顿管）开关电路。 控制信号通过控制小功率三极管的开关来控制大功率管Q1的开关。 原理分析 三极管开关电路的基本原理就是控制三极管工作在截止区和饱和区工作。电路设计原则等不作赘述，一般的三极管电路参考书籍有介绍。在这里也只讨论图中这些阻容元器件的作用，不讨论其取值计算（因为取值计算需要选定三极管，而且颇为简单）。 图中R1作用是Q2的基极限流；R3作用是泄放掉关断状态时基极电荷，让Q2在低电平时保持截止状态；R4作用是Q2的集电极限流以及Q1的基极限流；电容C2是加速电容，加速Q2的开关速度，降低Q2管耗，从而延长Q2寿命；R5和C1是作为输出反馈给Q2的基极，作用同样为加速Q2的开关速度，延长Q2的寿命以及电路整体的性能，此为正反馈。 三极管开关电路的工作状态分析，快速判断，以及计算方法！ 一、三极管的工作状态分析 三极管有三个工作区域，分别是： 截止区：基极电压小于开启电压（0.6~0.7V）或基极电路小
