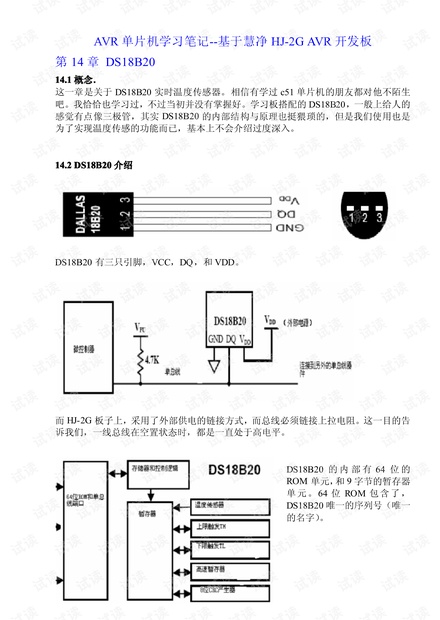

AVR 单片机学习笔记 -- 基于慧净 HJ-2G AVR 开发板

第 14 章 DS18B20

14.1

14.1 概念 .

这一章是关于 DS18B20 实时温度传感器。相信有学过 c51 单片机的朋友都对他不陌生

吧。我恰恰也学习过，不过当初并没有掌握好。学习板搭配的 DS18B20 ，一般上给人的

感觉有点像三极管，其实

DS18B20

的内部结构与原理也挺猥琐的，但是我们使用也是

为了实现温度传感的功能而已，基本上不会介绍过度深入。

14.2

14.2 DS18B20

DS18B20

DS18B20 介绍

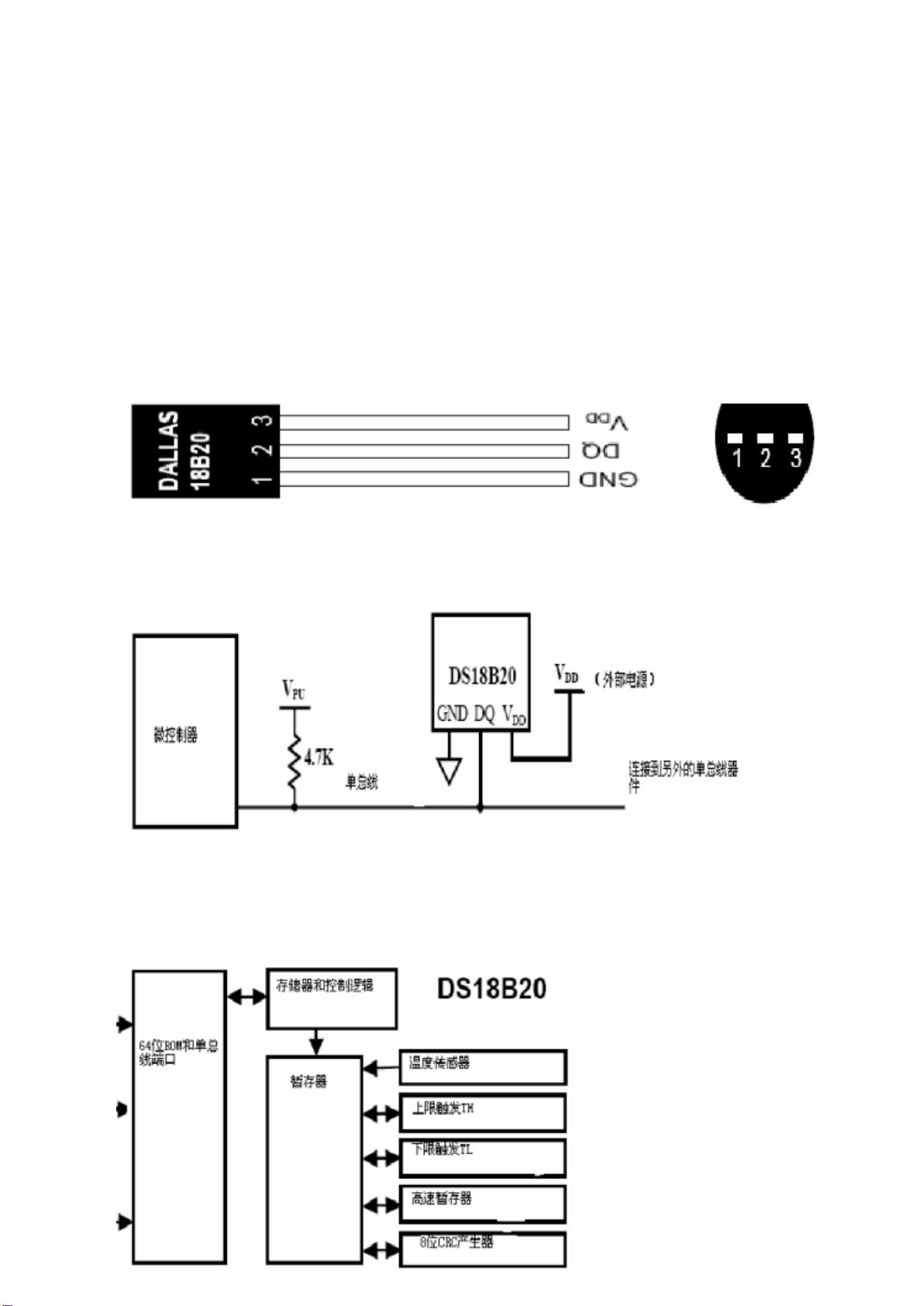

DS18B20 有三只引脚， VCC ， DQ ，和 VDD 。

而

HJ-2G

板子上，采用了外部供电的链接方式，而总线必须链接上拉电阻。这一目的告

诉我们，一线总线在空置状态时，都是一直处于高电平。

DS18B20 的内部有 64 位的

ROM

单元，和

字节的暂存器

单元。 64 位 ROM 包含了，

DS18B20 唯一的序列号（唯一

的名字）。

AVR 单片机学习笔记 -- 基于慧净 HJ-2G AVR 开发板

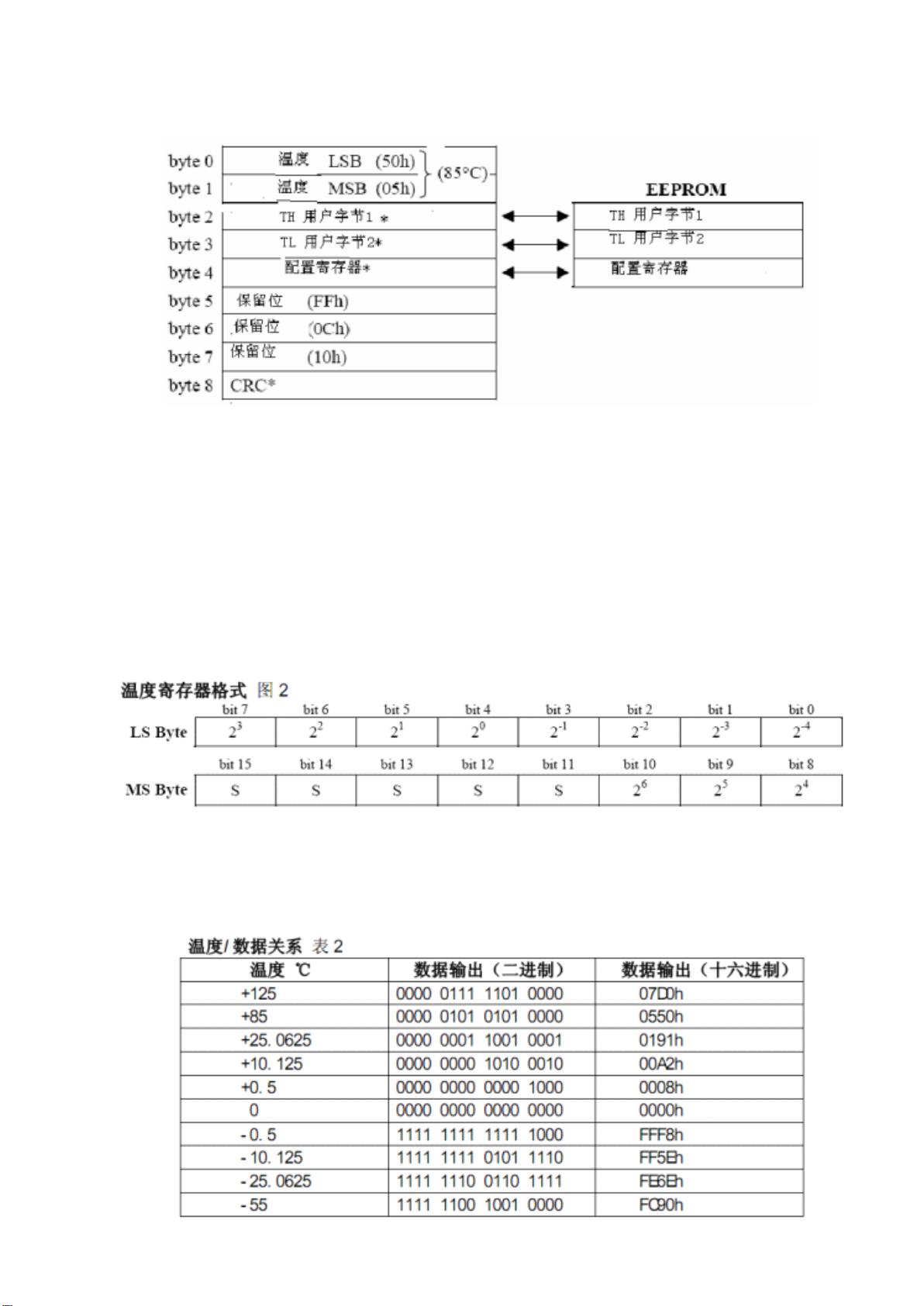

以上是内部 9 个字节的暂存单元（包括 EEPROM ）。

字节 0~1 是转换好的温度。

字节

2~3

是用户用来设置最高报警和最低报警值。这个可以用软件来实现。

字节 4 是用来配置转换精度， 9~12 位。

字节 5~8 就不用看了。

14.3

字节

0~1

转换好的温度

DS18B20 的温度操作是使用 16 位，也就是说分辨率是 0.0625 。 BIT15~BIT11 是符号位

，

为了就是表示转换的值是正数还是负数。看看数据手册给出的例子吧。

AVR 单片机学习笔记 -- 基于慧净 HJ-2G AVR 开发板

要求出正数的十进制值，必须将读取到的

LSB

字节，

MSB

字节进行整合处理，然后乘

以 0.0625 即可。

Eg ：假设从，字节 0 读取到 0xD0 赋值于 Temp1 ，而字节 1 读取到 0x07 赋值于 Temp2

，

然后求出十进制值。

unsigned

int

Temp1,Temp2,Temperature;

Temp1=0xD0;

低八位

Temp2=0x07;

高八位

Temperature = ((Temp2<<8

) |

Temp1

)

* 0.0625;

又或者

Temperature = (Temp1 + Temp2 *256) * 0.0625; //Temperature=125

在这里我们遇见了一个问题，就是如何求出负数的值呢？很遗憾的，单片机不像人脑那

样会心算，我们必须判断 BIT11~15 是否是 1 ，然后人为置一负数标志。

Eg. 假设从，字节 0 读取到 0x90 赋值于 Temp1 ，而字节 1 读取到 0xFC 赋值于 Temp2

，

然后求出该值是不是负数，和转换成十进制值。

unsigned

int

Temp1,Temp2,Temperature;

unsigned char Minus_Flag=0;

Temp1=0x90;

低八位

Temp2=0xFC;

高八位

//Temperature = (Temp1 + Temp2 *256) * 0.0625; //Temperature=64656

很明显不是我们想要的答案

if(Temp2&0xFC)

判断符号位是否为 1

{

Minus_Flag=1;

负数标志置一

Temperature = ((Temp2<<8

) |

Temp1

)

高八位第八位进行整合

Temperature= ((~Temperature)+1);

求反，补一

Temperature*= 0.0625;

求出十进制

} //Temperature=55;

else

{

Minus_Flag=0;

Temperature = ((Temp2<<8

) |

Temp1

)

* 0.0625;

}

那个人为的负数标志，是真的很有用处的。这个要看你你自己的想象力了 , 如何去利用它。
