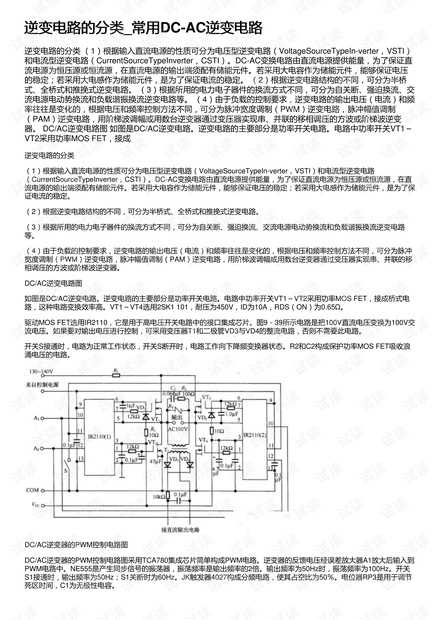

逆变电路的分类
(1)根据输入直流电源的性质可分为电压型逆变电路(VoltageSourceTypeIn-verter,VSTI)和电流型逆变电路
(CurrentSourceTypeInverter,CSTI)。DC-AC变换电路由直流电源提供能量,为了保证直流电源为恒压源或恒流源,在直
流电源的输出端须配有储能元件。若采用大电容作为储能元件,能够保证电压的稳定;若采用大电感作为储能元件,是为了保
证电流的稳定。
(2)根据逆变电路结构的不同,可分为半桥式、全桥式和推挽式逆变电路。
(3)根据所用的电力电子器件的换流方式不同,可分为自关断、强迫换流、交流电源电动势换流和负载谐振换流逆变电路
等。
(4)由于负载的控制要求,逆变电路的输出电压(电流)和频率往往是变化的,根据电压和频率控制方法不同,可分为脉冲
宽度调制(PWM)逆变电路,脉冲幅值调制(PAM)逆变电路,用阶梯波调幅或用数台逆变器通过变压器实现串、并联的移
相调压的方波或阶梯波逆变器。

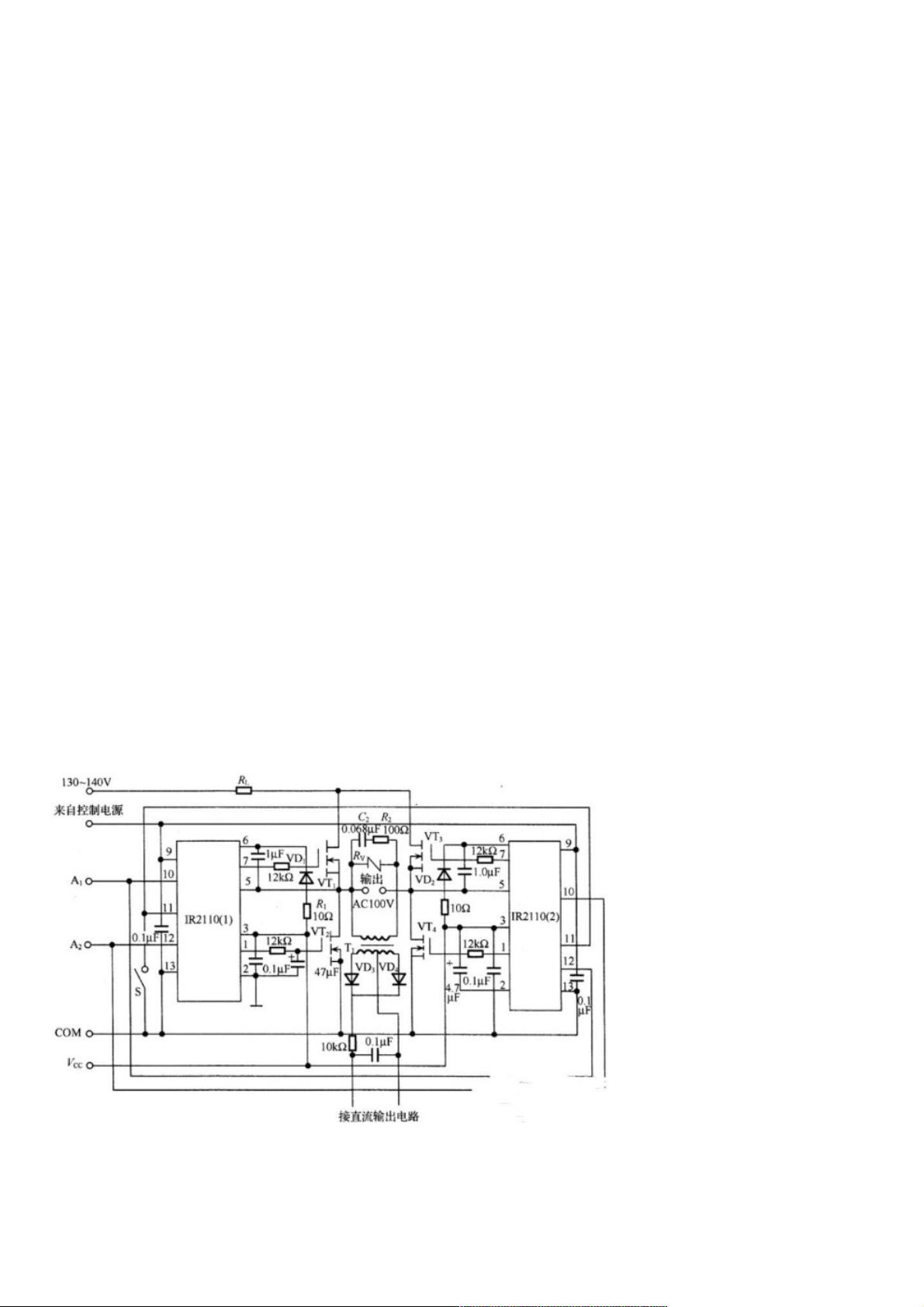

DC/AC逆变电路图
如图是DC/AC逆变电路。逆变电路的主要部分是功率开关电路。电路中功率开关VT1~VT2采用功率MOS FET,接成桥式电
路,这种电路变换效率高。VT1~VT4选用2SK1 101,耐压为450V,ID为10A,RDS(ON)为0.65Ω。
驱动MOS FET选用IR2110,它是用于高电压开关电路中的接口集成芯片。图9-39所示电路是把100V直流电压变换为100V交
流电压。如果要对输出电压进行控制,可采用变压器T1和二极管VD3与VD4的整流电路,否则不需要此电路。
开关S接通时,电路为正常工作状态,开关S断开时,电路工作向下降频变换器状态。R2和C2构成保护功率MOS FET吸收浪
涌电压的电路。
DC/AC逆变器的PWM控制电路图
DC/AC逆变器的PWM控制电路图采用TCA780集成芯片简单构成PWM电路。逆变器的反馈电压经误差放大器A1放大后输入到
PWM电路中。NE555是产生同步信号的振荡器,振荡频率是输出频率的2倍。输出频率为50Hz时,振荡频率为100Hz。开关
S1接通时,输出频率为50Hz;S1关断时为60Hz。JK触发器4027构成分频电路,使其占空比为50%。电位器RP3是用于调节
死区时间,C1为无极性电容。
